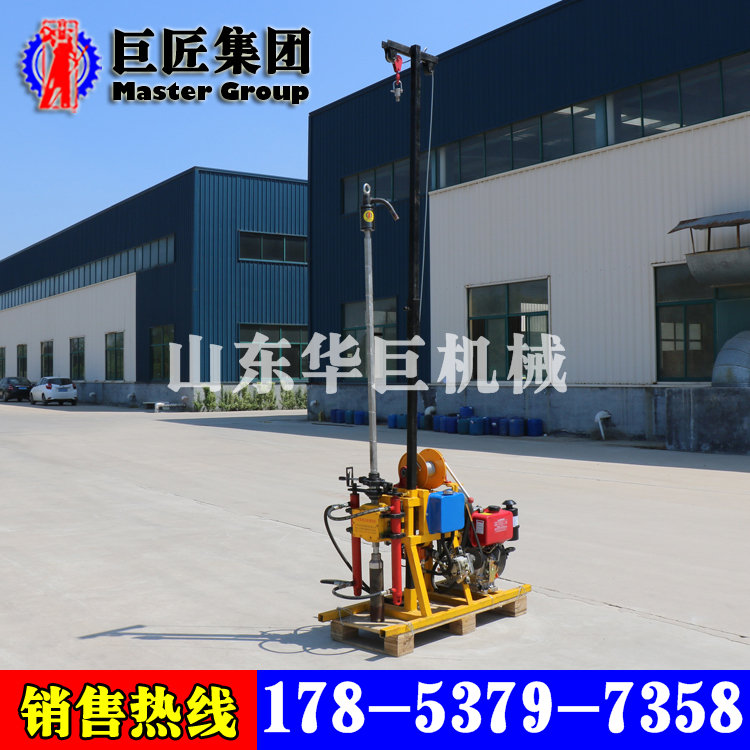

一、YQZ型液压轻便钻机简介
YQZ型液压轻便钻机是一款具有油压给进的高中低速钻机。该钻机适用于山地、丘陵、河道等复杂地形的地质钻探、建筑物的工程地质勘察、爆破孔的钻进等方面。为满足不同用户的需求，该钻机可选配柴油机、汽油机或电机三种动力中的一种，默认为柴油机动力。
二、YQZ型液压轻便钻机特点
1.该型号轻便钻机结构紧凑，体积小，重量轻。钻机还可以快速拆解，更便于搬运上山，特别适合山区以及丘陵等复杂地形工作。

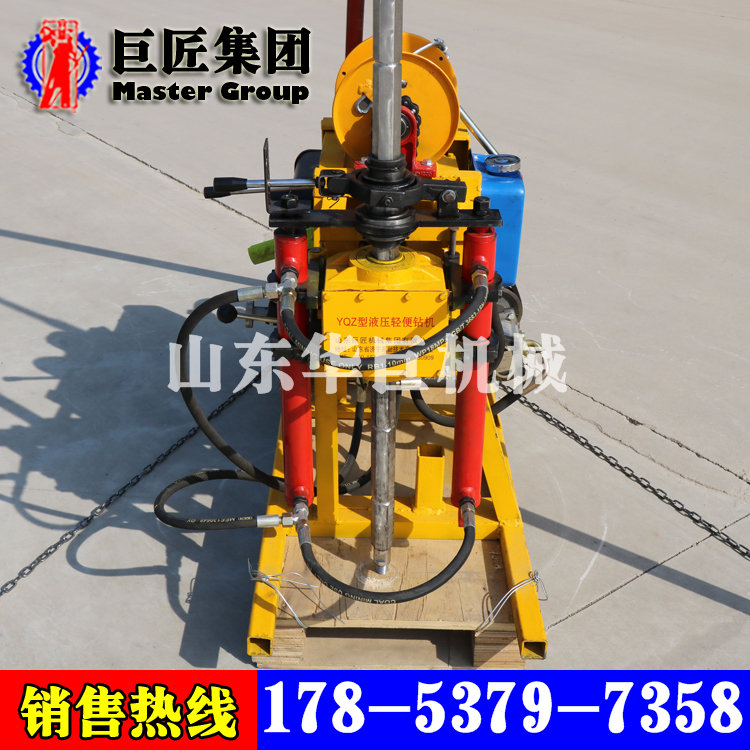

2.该型号轻便钻机相比同类产品，配备双油缸液压给进系统，钻进速度快，工作效率高。
3. 该型号轻便钻机操作面板配有孔底压力表指示压力，便于掌握孔内情况，操作人员可根据不同的地形情况做出调整。
4.该型号轻便钻机配备高性能4档位变速系统。方便操作人员根据地质情况自由调节正转转速，另外还配有超慢速倒挡，方便操作人员拆卸钻杆钻具用。
5.该型号轻便钻机配备自动卷扬提升系统，与塔架组合使用，大大节省劳动强度，提高工作效率。
6.钻机配有球卡夹持机构并带有六方主动钻杆，可实现不停机倒杆，工作效率高，安全可靠。
三、YQZ型液压轻便钻机技术参数
| 项目
|
内容
|
型号或参数
|
|
钻机主机
|
动力部分
|
柴油机
|
|
钻机重量
|
145KG
|
|
钻机尺寸
|
1250*650*1050mm
|
|
钻杆直径
|
32mm
|
|
钻孔直径
|
46mm
|
60mm
|
75mm
|
|
钻孔深度
|
50-60m
|
40-50m
|
30-40m
|
|
变速箱档位
|
4档变速
|
|
回转器
|
夹持类型
|
钢珠球卡夹持型
|
|
立轴类型
|
六棱型
|
|
立轴对边长度
|
36mm
|
|
立轴长度
|
1600mm
�� |
|
立轴正转转速
|
220/580/960rpm
|
|
立轴反转转速
|
130rpm
|
|
立轴输出扭矩
|
210N.m
|
|
立轴双油缸行程
|
400mm
|
|
双油缸给进力
|
7KN
|
|
双油缸提升力
|
15KN
|
|
立轴空载上移速度
|
0.035m/s
|
|
立轴空载下移速度
|
0.085m/s
|
|
液压系统
|
油泵流量
|
10ml/r
|
|
压力表压力范围
|
0~6MPa
|
|
油泵额定压力
|
20MPa
|
|
液压操纵阀档位
|
4档
|
|
给进压力
|
3MPa(450kg)
|
|
提升压力
|
4.5MPa（680kg）
|
|
液压油箱容量
|
4.6L
|
|
卷扬机
|
额定提升重量
|
500kg
|
|
离合方式
|
手动离合
|
|
卷筒钢丝绳容量
|
40m
|
|
卷筒直径
|
60mm
|
|
标配钢丝绳长度
|
10m
|
|
标配钢丝绳直径
|
8mm
|
|

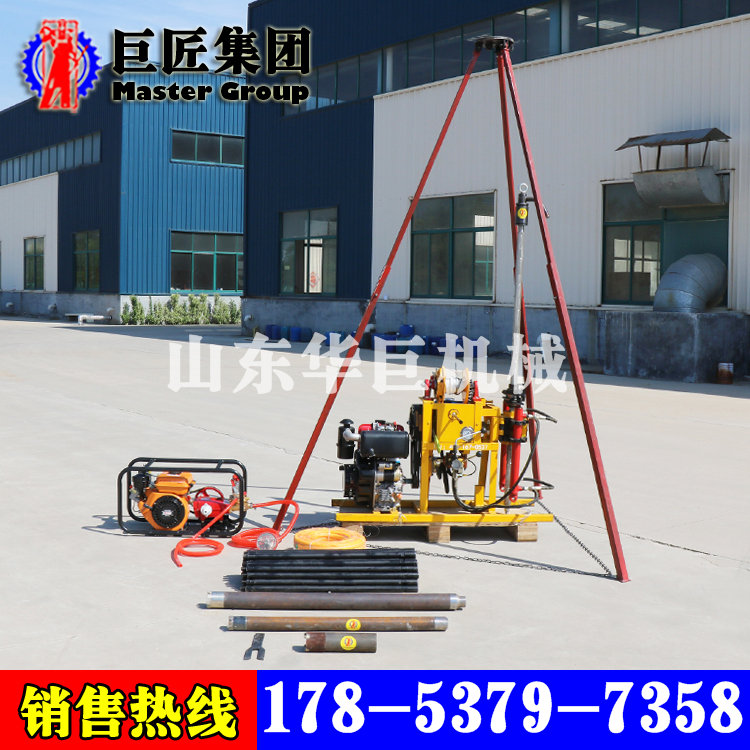

塔架
|
塔架类型
|
插接一体塔
|
|
塔架高度
|
3m
|
|
塔架额定负荷
|
1000kg
|

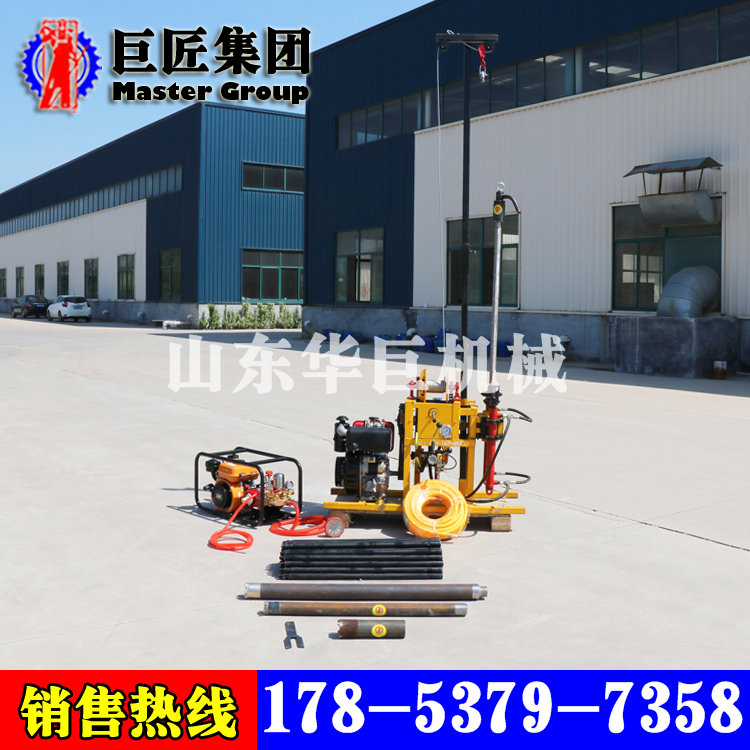

YQZ型液压轻便钻机标配清单
| 序号
|
名称
|
型号
|
单位
|
数量
|
|
1
|
钻机
|
YQZ型
|
台
|
1
|
|
2
|
塔架
|
|
套
|
1
|
|
3
|
钢丝绳
|
|
米
|
10
|
|
4
|
提引器
|
|
个
|
1
|
|
5
|
水龙头
|
|
个
|
1
|
|
6
|
水龙头水封
|
|
套
|
1
|
|
7
|
主动钻杆
|
6棱立轴
|
根
|
1
|
|
8
|
主动钻杆变径
|
|
个
|
1
|
|
9
|
钻杆（含接手）
|
Φ32*800
|
根
|
38
|
|
10
|
开孔管
|
Φ75
|
根
|
1
|
|
11
|
脑袋
|
Φ60
|
个
|
1
|
|
12
|
岩心管
|
Φ60
|
根
|
1
|
|
13
|
合金钻头
|
Φ60
|
个
|
1
|
|
14
|
金刚石钻头
|
Φ60
|
个
|
1
|
|
15
|
脑袋
|
Φ75
|
个
|
1
|
|
16
|
岩心管
|
Φ75
|
根
|
1
|
|
17
|
合金钻头
|
Φ75
|
个
|
1
|
|
18
|
金刚石钻头
|
Φ75
|
个
|
1
|
|
19
|

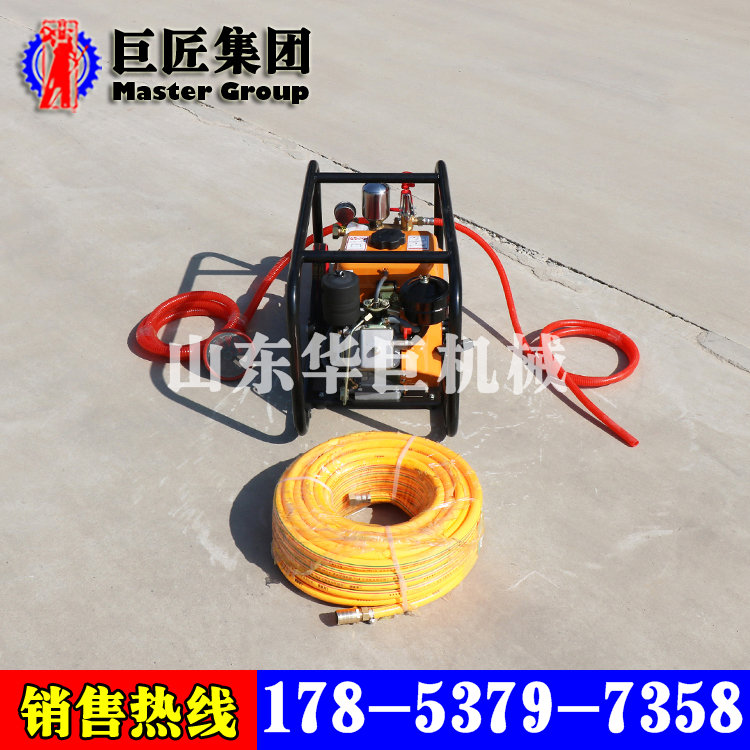

高压水泵
|
|
台
|
1
|
|
20
|
高压水泵水封
|
|
套
|
1
|
|
21
|
吸水管
|
|
根
|
1
|
|
22
|
吸水滤网
|
|
个
|
1
|
|
23
|
回水管
|
|
根
|
1
|
|
24
|
高压供水管
|
30米/盘
|
盘
|
1
|
|
25
|
垫叉
|
|
把
|
1
|
|
26
|
呆头扳手
|
|
把
|
2
|
|
|
|
|
|
|
