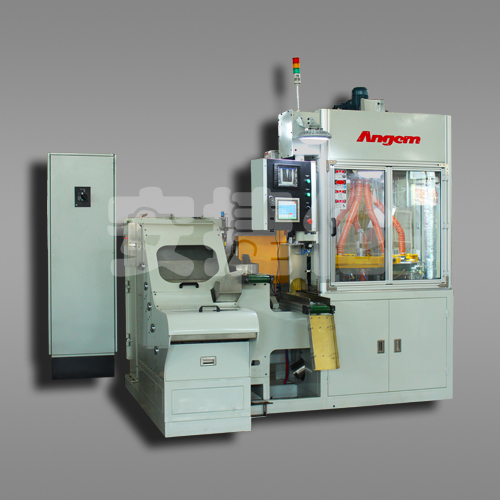

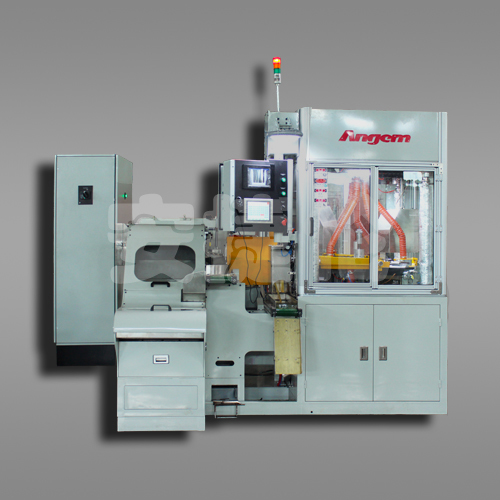

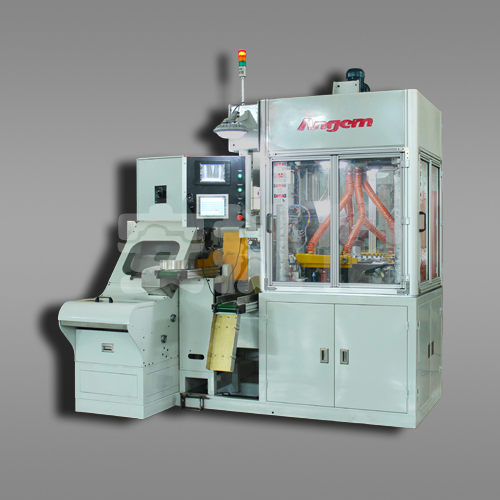

自动滚胶机AJL.ZG501型(标准机)

价格
起批量
600000.00
1
商品货号
9517304
物流
江苏 苏州市
x
北京 天津 上海 重庆 河北 辽宁 黑龙江 吉林 山东 山西 安徽 浙江 江苏 江西 广东 福建 海南 河南 湖北 湖南 四川 云南 贵州 陕西 甘肃 青海 宁夏 内蒙古 广西 西藏 新疆 香港 澳门 台湾
请选择省份
标准价 :
¥600000.00
支付方式
保障服务
订购数量 :
起订量 (台) 标准价 采购量 是否有货
≥0¥600000.00
有货
总价
600,000.00

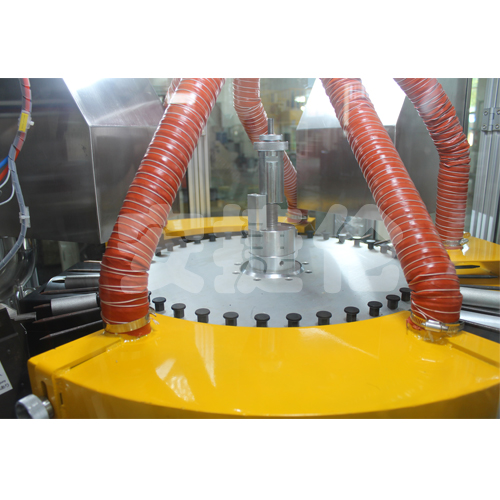

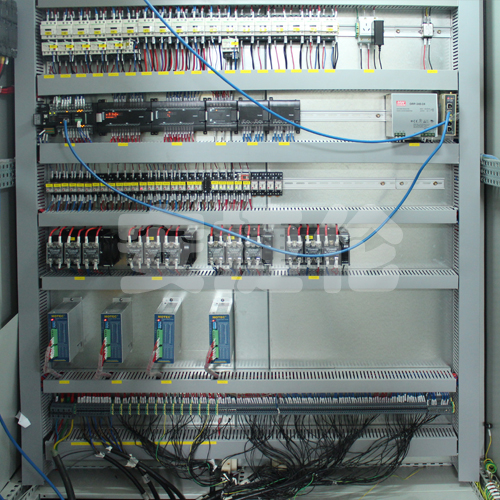

  本涂胶设备是我公司自主创新,而开发出来的拥有自主知识产权的自动涂胶设备,该设备是由旋转平台、滚胶系统、供胶系统、干燥系统、自动上料系统、自动下料系统、控制系统和污气排放系统、称重系统等组成。主要用于汽车减震件、金属橡胶件骨架的外圆表面涂胶。该钢管自动滚胶机具有自动装料、自动涂胶、干燥、影像视觉检测、自动卸料的优点,从原理上及结构上解决了传统喷涂设备产生的漏喷、误喷及胶粘剂浪费的现象。主要技术指标达到行业先进水品,是汽车减震件、金属橡胶件骨架的外圆表面涂胶的理想设备。目前已通过CE认证并获得国家实用新型专利证书:ZL 2016 2 0954403 4。

  设备运行环境条件

  1电源:380V?10%;50?1Hz 三相四线制

  2气源:≥0.60Mpa;气源耗量0.8m3/min

  3环境温度: -10℃~ 50℃保证正常工作

  4相对湿度:日平均相对湿度≤ 90%

  主要技术参数

  ★生产节拍:2.2~3 Sec 可调参数自动控制

  ★生产能力:长度35以内,每班产量大于10000件,长度80以内每班产量大于8000件(8-10小时)

  ★滚胶时间:1.5~3 Sec 可调参数自动控制

  ★涂胶膜厚度:底胶厚度5~15μm;总干膜厚:16~38μm

  ★胶料黏度:底胶 20-35S , 面胶65~75S

  ★烘干温度:常温~120℃,温控精度?10℃ 可调参数自动控制

  ★工件自转速度: 0~240 rpm / min 可调

  ★旋转平台每度转速:0.5~3 Sec 可调参数自动控制

  ★震动机构送料速度: 0~100 mm / sec 可调参数自动控制

  ★出料输送带转速: 10 m / min 可调参数自动控制

  ★适用工件尺寸范围:外直径 15 ~ 48 mm, 内孔直径10 ~ 30 mm,长度 30~100 mm

  ★气源压力:0.6Mpa(低于0.4 Mpa报警)

  ★电压:380V?10% 50Hz

  ★加热功率:5KW?4

  ★电机总功率:约2 KW涂胶电机

  (加热电机:防爆电机,三相380V)

  ★设备总功率:22KW

  ★设备外形尺寸约:长2442 ? 宽1905 ?高2280 mm

  工艺流程:

  骨架(内管)→人工装料至送料盒→震动输送→工件经过预热通道时进行预热→自动上料→第一次滚胶→第一次干燥→第二次滚胶→第三次滚胶→第二次干燥→卸料→出料输送带送入成品框。

  工人只需要定期装料,其余工作由设备完成。

  机器特性:

  1、全新设计理念、现代钣金工艺与法国技术倾力制造,外型精致美观大方。

  2、自动装料及卸料系统,大大降低了工人的劳动强度,提高了生产效率。

  3、采用涂胶方式,无喷涂产生的胶雾及飞溅带来的浪费,具有环保及节省胶料的功能,传动喷胶方式,胶料的利用率只有50~70%,采用该设备涂胶,胶料的利用率可达95%以上。

  4、供胶系统配置自动流量控制系统,可保证涂胶均匀,厚度可调,无传统喷涂方式带来的喷枪堵塞及漏喷现象发生。

  5、采用全进口伺服控制系统,独特的设计机构,为工件的精准定位及快速平稳传动提供了可靠保证。

  6、多达40个工位,2-5秒的生产节拍,预热、涂胶及干燥同步进行,是大批量,自动化涂胶的解决方案。

  7、涂胶与影像视觉检测同步进行,可排除传统喷涂方式容易产生的漏喷及误喷现象,可保证产品合格率100%。

  8、相比较标准设备

规格参数
型号 AJL.ZG501   额定功率 2KW  (kW)
额定电压 380V?10%  (V) 工作温度 常温~120℃  (℃)
适用领域 汽车零部件   外形尺寸 长2442 ? 宽1905 ? 高228  (mm)
产地 江苏苏州   品牌 安捷伦/Angem
物料形式 液体   控制方式 自动
加工定制 是
