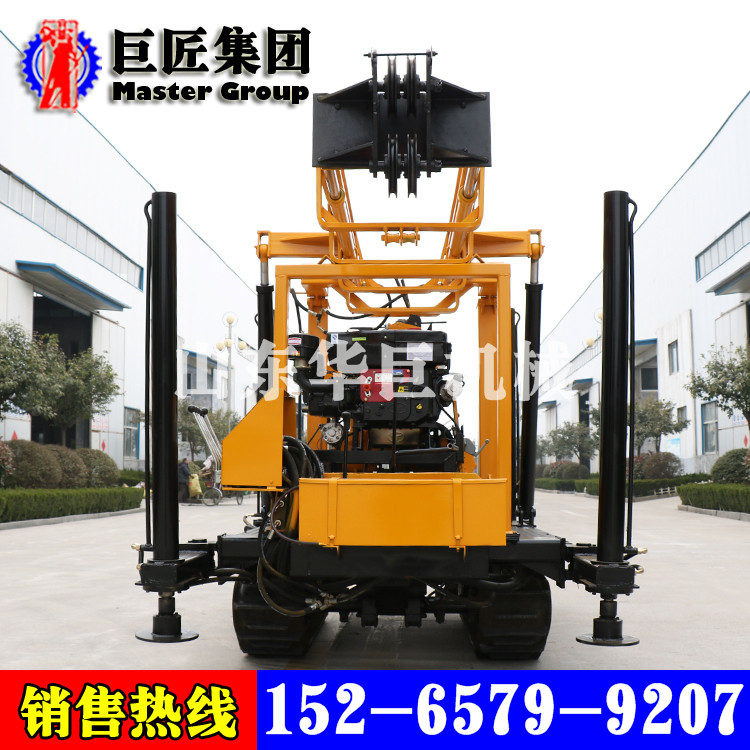

一、XYD-3履带式水井钻机主要特点
1、钻机采用mw525型汽车变速箱总成，云内490汽车动力总成，具有10个转速级数和合理的调速范围，扭矩大，承载力强，可实现远距离操纵变速，操作集中方便。
2、采用履带底盘，支腿油缸行程1.5m能自动装车，搬迁运输方便。
3、具有油压给进机构，提高钻进效率。
5、配有孔底压力表指示压力，便于掌握孔内情况。
6、具有常闭式液压卡盘，操纵方便灵活。
7、可实现立轴和卷扬机的独立操作。
8、立轴通孔直径大，可换用大六方主动钻杆。
二、XYD-3履带式水井钻机技术参数
| 钻孔深度
|
530m
|
|
钻孔直径
|
75-300mm
|
|
开孔直径
|
300mm
|
|
终孔直径
|
75mm
|
|
钻杆
|
Φ60
|
|
钻孔倾角
|
90?--65?
|
|
立轴正转速度
|
32-1057r/min
|
|
立轴反转速度
|
29-137r/min
|
|
立轴行程
|
600mm
|
|
立轴内孔直径
|
96mm
|
|
单绳提升速度
|
0.5-1.9m/s
|
|
钢丝绳直径
|
12.5mm
|
|
单绳提升能力
|
30kN
|
|
卷筒直径
|
300mm
|
|
卷筒容量
|
65m
|
|
泥浆泵
|
BW-250卧式三缸
|
|
排量
|
250L/min
|
|
工作压力
|
80kgcm?
|
|
进水管直径
|
76mm
|
|
出水管直径
|
51mm
|
|
双联齿轮油泵
|
CBF-F63/25
|
|
前流量压力
|
63L/min 20Mpa
|
|
后流量压力
|
25L/min 20Mpa
|
|
柴油机
|
云内YN27/功率39kw/2400rpm
|
|
电机
|
Y180L-4/22kW/1470rpm
|
|
钻机重量
|
6500KG
|
|
外形尺寸
|
2500?900?1800mm
|
巨匠集团?山东华巨机械有限公司专业供应履带式液压水井钻机，主要型号有：XYD-130、XYD-180、XYD-200、XYD-3、XYD-44A。
