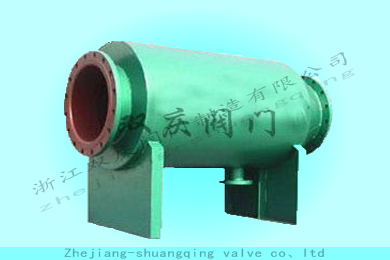

卧式直通除污器
产品简介:
型除污器用来清除、过滤管路中杂质和污物,以保证系统内水质清洁,减少阻力并防止堵塞管路。
特点:
型除污器具有阻力小、重量轻、安装调试方便等特点,特别是排污方便、迅速,可不停机操作并可反向冲刷滤网,使之不堵塞,对连续运行的系统更为适用,广泛应用于工业及民用建筑采暖系统。
中文名卧式直通除污器口 径 DN50----1000设计压力 1.6Mpa设计温度 200℃
名词解释
根据除污器的自动化程度可分为手动除污器,自动反冲洗除污器,全自动除污器。
手动除污器即手动排污,使用方面不是很方便,但是价格便宜!
自动反冲洗除污器即手动排污,自动反冲洗,人工只要打开排污口阀门即可自动反冲洗,简单方便!
全自动除污器即使用压力表和电控柜全程控制除污器的运行,通过两端压力差来控制电控柜,触动自动阀门打开从而实现排污过程!
根据滤网材质不同可分为碳钢材质和不锈钢!一般压力有6kg,10kg,16kg,25kg,40kg,也有233kg的使用压力,根据情况选用合适的型号!
特点
该设备由过滤器本体、转向阀、滤网、排污口组成。被处理水通过进水口进入过滤器本体,水中杂质便会截留在不锈钢滤网上,当杂质堆积到一定程度时,滤网内外两侧的压差达到设定值(≤0.05MPa),打开排污阀,关闭转向阀,除污器开始排污。设备特点:
1、过滤器在全流量下能正常工作,连续出水,既保持了高的流量,又具有低的压力降,避免了由于流速低而造成的表面污渍;
2、直接安装在管网系统上,不需要任何支撑结构,节省空间;
3、安装方便,只需接入待处理系统的管路上即可;
4、不需要安装旁通管路,拆卸排污;
5、清洗时不影响正常过滤。

性能参数
滤网孔径:直径1- 10
法兰标准:JB/T81-94
尺寸表
工作压力
|
公称口径
|
尺寸mm
|
重量
|
|
|
|
|
|
|
|
mpa
|
mm
|
H
|
H1
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
kg
|
0.6
|
150
|
452.5
|
257.5
|
150
|
250
|
150
|
700
|
66
|
184
|
70.52
|
1.0
|
86.43
|
|
|
|
|
|
|
|
|
|
0.6
|
��� 200
|
505.5
|
285.5
|
200
|
300
|
200
|
800
|
68
|
182
|
112.48
|
1.0
|
154.22
|
|
|
|
|
|
|
|
|
|
0.6
|
250
|
601.5
|
329
|
250
|
400
|
250
|
970
|
70
|
250
|
152.33
|
1.0
|
209.73
|
|
|
|
|
|
|
|
|
|
0.6
|
300
|
649.5
|
352
|
300
|
450
|
300
|
1060
|
70
|
230
|
192.57
|
1.0
|
262.34
|
|
|
|
|
|
|
|
|
|
0.6
|
350
|
709
|
384
|
350
|
500
|
350
|
1200
|
71
|
229
|
262.00
|
1.0
|
346.15
|
|
|
|
|
|
|
|
|
|
0.6
|
400
|
831
|
456
|
400
|
600
|
400
|
1350
|
71
|
350
|
379.11
|
1.0
|
523.79
|
|
|
|
|
|
|
|
|
|
0.6
|
450
|
951.5
|
519
|
450
|
700
|
450
|
1600
|
85
|
415
|
571.48
|
1.0
|
773.87
|
|
|
|
|
|
|
|
|
|
