T型过滤器
过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
中文名T型过滤器型 号ST型
学名：T型过滤器
型号：ST型

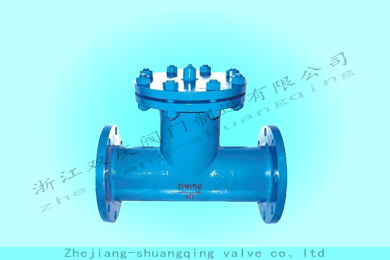

T型过滤器外形上像字母“T”型，所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
一般原则
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
| 孔目数目
|
丝径mm
|
可拦截的粒径um
|
开孔面积（%）
|
|
10
|
0.508
|
2032
|
36
|
|
12
|
0.475
|
1660
|
39
|
|
14
|
0.376
|
1438
|
37
|
|
16
|
0.315
|
1273
|
35
|
|
18
|
0.315
|
1096
|
39
|
|
20
|
0.273
|
955
|
33
|
|
22
|
0.234
|
882
|
31
|
|
24
|
0.234
|
785
|
44
|
|
26
|
0.234
|
743
|
41
|
|
28
|
0.234
|
673
|
44
|
|
30
|
0.234
|
614
|
47
|
|
32
|
0.234
|
560
|
50
|
|
36
|
0.234
|
472
|
54
|
|
38
|
0.234
|
455
|
54
|
|
40
|
0.193
|
442
|
51
|
|
50
|
0.152
|
356
|
50
|
|
60
|
0.122
|
301
|
49
|
|
80
|
0.102
|
216
|
53
|
|
100
|
0.081
|
173
|
54
|
|
120
|
0.081
|
131
|
62
|
|
150
|
0.065
|
104
|
31
|
|
200
|
0.050
|
74
|
33
|
|
300
|
0.035
|
44
|
30
|
4、过滤器材质
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
技术参数
1、适合物料；
a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等
2、过滤精度：10-480目（一般通水网为20-40目，通气网为40-100目，通油网为100-480目。）
3、工作温度：≤90℃
4、公称通径：DN25—DN600mm
5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
6、法兰标准：GB81-59（也可按用户要求制造）
7、壳体材质：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
精度换算
| 微米
|
10
|
25
|
30
|
40
|
50
|
80
|
100
|
120
|
150
|
200
|
400
|
800
|
1500
|
3000
|
|
目数
|
1500
|
650
|
550
|
400
|
300
|
200
|
150
|
120
|
100
|
80
|
40
|
20
|
10
|
5
|
|
毫米
|
0.01
|
0.025
|
0.03
|
0.04
|
0.05
|
0.08
|
0.1
|
0.12
|
0.15
|
0.2
|
0.4
|
0.8
|
1.5
|
3.0
|
安装与使用
T型过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。
| DN
|
L
|
H
|
H1
|
有效过滤面积m2
|
|
50
|
278
|
166
|
306
|
0.0039
|
|
65
|
314
|
187
|
348
|
0.0053
|
|
80
|
342
|
205
|
384
|
0.0079
|
|
100
|
418
|
246
|
473
|
0.0133
|
|
125
|
460
|
270
|
529
|
0.0204
|
|
150
|
500
|
292
|
581
|
0.0273
|
|
200
|
588
|
340
|
694
|
0.0462
|
|
250
|
690
|
398
|
281
|
0.0699
|
|
300
|
792
|
452
|
949
|
0.1001
|
|
350
|
852
|
485
|
1023
|
0.1205
|
|
400
|
970
|
547
|
1166
|
0.1585
|
|
500
|
1148
|
642
|
1372
|
0.2438
|
订货须知
1)T型过滤器连接管道的公称通径，法兰标准和压力等级； 如果为异端需注明DN(大端)x DN，(小端)
2)设计压力(或最大操作压力)；
3)设计温度(或最大操作温度)；
4)介质性能：
5)选用的壳体材质和滤芯的材质；
6)若有特殊要求请写明：
7)T过滤器型式；
8)用户亦可根据本说明书中标记方法一节中介绍的标记方法，直接选够产品
