切割设备

1

有效切割宽度

1500mm-2000mm

2

有效切割长度

2000mm-6000mm

3

切割厚度

火焰6-50mm，圆孔切割厚度1-25mm

4

最大空程速度

9000mm/min（可增减，最大可达12mm/min）

5

垂直度

火焰：1?-3? 等离子：1?-3?

6

可切割最小圆孔

圆孔直径:钢板厚度：1:1

序号

性能特点

1

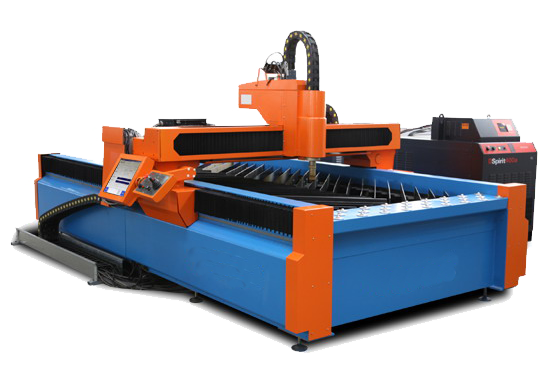

台式精细小圆孔等离子切割机是在普通台式机结构基础上新开发的一款更高速、承载能力更强、更精密的小型切割机，非常适应精细等离子、类激光等离子、小圆孔的切割模式。尤其是小圆孔切割功能，改功能几乎可以满足大多数用户对圆孔加工的要求，圆孔加工精度几乎接近机械加工精密度。

2

台式精细小圆孔等离子切割机由控制系统、割炬装置、机体、两个端架及横梁组成，纵横向移动均采用精密直线滑块导轨导向，导向精度更高。机架为整体式结构，横梁为焊接箱型结构，梁上安装纵向行走的驱动系统和割炬横向移动的驱动系统及精密直线导轨。

3

台式精细小圆孔等离子切割机常搭配专业的精细等离子、类激光等离子切割模式，切割精度高。

4

台式精细小圆孔等离子切割机适宜于用户场地有限，切割幅面较小的加工环境，特别适用于中薄有色金属板材、不锈钢、铝和碳钢板材的切割下料。

5

台式精细小圆孔等离子切割机切割模式：火焰切割可采用氧气-燃气模式，燃气采用乙炔、丙烷、液化气等；等离子小圆孔切割采用空气、氧气、氮气、H₂、H₃₅、F₅、H₂0等

序号

技术优势

1

台式精细小圆孔等离子切割机安装方便，操作简单，易于使用；

2

台台式精细小圆孔等离子切割机轻便，便于安装搬迁、适宜切割小尺寸中薄板钢板，资金投入相对较小。

3

台式精细小圆孔等离子切割机可选配独特的抽烟除尘装置，以及抽风式切割工作台和熔渣储存装置，可大大减少等离子切割时产生的烟尘、有害气体等，因而有利于环保。也可选用水下切割或者浅水式水面切割。

4

台式精细小圆孔等离子切割机本身自带切割料台，用户无需制作料台基础，节省了钢材和投入，大大降低了设备采购成本。

序号

项目

切割工艺

1

火焰切割

选配

2

割缝补偿

标配

3

类激光、精细等离子切割

标配

4

工艺数据库

标配

5

效果接近激光切割下限

标配

6

火焰等离子两用切割

选配

7

CC技术/小圆孔切割工艺

标配

序号

项目

标准配置

1

龙门式重载钢制横梁

整体回火去应力、精加工处理

2

重型预紧式导向机构

直线导轨

3

豪华移动体

标配

4

伺服减速机构

国际一线品牌

5

CNC控制系统

美国EDGE、BUNY、Finecut等（按客户要求）

6

编程套料软件

标配

7

切割平台

包含

8

等离子电源

精细类激光等离子切割电源
