（灭火器灌装机）自动灌装干粉装置，属灭火器干粉自动灌装机械设备技术领域。它由真空泵、真空罐、灌装控制器、过滤罐、注粉头等构成，真空罐的两侧分别设有过滤罐和灌装控制器，过滤罐通过连通管与真空罐连通。灌装控制器的下方设有计量秤，灌装控制器与计量秤之间设有注粉头，注粉头通过灌装控制器分别与过滤罐和粉料仓连接，本实用新型灌装时无粉尘污染，解决了现有灌装过程中干粉粉尘散溢飘散，对工作人员的身体健康造成很大的伤害，且飘散在空气中的干粉粉尘也会造成环境污染的问题，是消防器材生产、维修厂家对各种规格的手提式及推车式干粉灭火器进行灌装的理想设备，亦可适用于其它充装粉末介质形式类的产品灌装使用。
1. 一种灭火器灌装机自动灌装干粉装置，它由真空泵、真空罐、真空泵控制器、灌装控制器、过滤罐、注粉头构成，其特征在于 ：真空罐上设置有真空泵控制器；真空罐的两侧呈对称状分别设置有过滤罐和灌装控制器，过滤罐和灌装控制器通过连通软管连接 ；灌装控制器的下方设置有计量秤，其中一计量秤的一侧设置有真空泵，真空泵通过导管与真空罐连接，灌装控制器与计量秤之间设置有注粉头，注粉头通过灌装控制器分别与过滤罐和粉料仓连接，所述的真空泵通过导线与真空泵控制器连接，过滤罐通过连通管与真空罐连通。
2.根据权利要求1所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述的注粉头由注粉管、负压管、泄压管和灌装头构成，灌装头为一中空结构的圆形片状物，灌装头的底部设置有灌装口，灌装口内设置有注粉管，注粉管两侧的灌装头上分别设置有负压管和泄压管，灌装口的圈周设置有橡胶密封垫。
3. 根据权利要求 1 所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述的过滤罐由罐体、三通管、回嘴、过滤芯构成，罐体的顶部设置有三通管，罐体的底部设置有回嘴，罐体内顶部设置有过滤芯。
4.根据权利要求1所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述连接真空罐和真空泵的导管上设置有单向阀。
5.根据权利要求3所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述的三通管上设置有截止阀 A和截止阀 B。
一种灭火器灌装机自动灌装干粉装置
技术领域本实用新型涉及一种灭火器灌装机自动灌装干粉装置，属灭火器干粉自动灌装机械设备技术领域。
背景技术
干粉灭火器主要是由盛装粉末的粉筒、贮存氮气或二氧化碳的钢瓶、装有进气管和出粉管的器头以及输送粉末的喷嘴组成。干粉灭火器是以高压氮气或二氧化碳气体作为动力，喷出粉末扑灭火灾。作为灭火介质的干粉，在灭火器出厂或使用耗尽后，都需要向灭火器的粉筒内灌装干粉。传统的干粉灌装方式是采用人工直接在灭火器的器头灌装，由于灭火器干粉细小且质轻，在灌装过程中干粉粉尘散溢飘散在空气中，久而久之对工作人员的身体健康造成很大的伤害，且工作效率低，同时，飘散在空气中的干粉粉尘也会造成环境污染。
发明内容
本实用新型的目的在于 ：提供���种在干粉灌装过程中可有效防止干粉散溢飘散，且工作效率高，以解决现有干粉灌装过程中干粉粉尘散溢飘散，对工作人员的身体健康造成很大的伤害，且飘散在空气中的干粉粉尘也会造成环境污染问题的灭火器灌装机自动灌装干粉装置。
本实用新型的技术方案是 ：
一种灭火器灌装机自动灌装干粉装置，它由真空泵、真空罐、真空泵控制器、灌装控制器、过滤罐、注粉头构成，其特征在于 ：真空罐上设置有真空泵控制器 ；真空罐的两侧呈对称状分别设置有过滤罐和灌装控制器，过滤罐和灌装控制器通过连通软管连接 ；灌装控制器的下方设置有计量秤，其中一计量秤的一侧设置有真空泵，真空泵通过导管与真空罐连接，灌装控制器与计量秤之间设置有注粉头，注粉头通过灌装控制器分别与过滤罐和粉料仓连接，所述的真空泵通过导线与真空泵控制器连接，过滤罐通过连通管与真空罐连通。
所述的注粉头由注粉管、负压管、泄压管和灌装头构成，灌装头为一中空结构的圆形片状物，灌装头的底部设置有灌装口，灌装口内设置有注粉管，注粉管两侧的灌装头上分别设置有负压管和泄压管，灌装口的圈周设置有橡胶密封垫。所述的过滤罐由罐体、三通管、回嘴、过滤芯构成，罐体的顶部设置有三通管，罐体的底部设置有回嘴，罐体内顶部设置有过滤芯。所述的三通管上设置有截止阀 A 和截止阀 B。所述连接真空罐和真空泵的导管上设置有单向阀。
本实用新型的有益效果在于 ：
该灭火器灌装机自动灌装干粉装置由于采用上述技术方案，了现有干粉灌装过程中干粉粉尘散溢飘散，对工作人员的身体健康造成很大的伤害，且飘散在空气中的干粉粉尘也会造成环境污染的问题，优化了工作环境，同时也大大地提高了工作效率，以灌装 4 公斤灭火器为例，每小时可灌装约 320-380 瓶，每 8 小时班产约3000 瓶。该灭火器灌装机自动灌装干粉装置集自动送粉、自动去皮、自动灌装、自动计量、脉冲反吹清洗、灌装重量实时显示、灌装时无粉尘污染等优点于一体，实现了干粉灭火器快速灌装的目的，是消防器材生产、维修厂家对各种规格的手提式及推车式干粉灭火器
1、真空泵，2、真空罐，3、真空泵控制器，4、灌装控制器，5、罐体，6、注粉头，7、连接件，8、三通管，9、回嘴，10、过滤芯，11、截止阀 A，12、截止阀 B，13、连通软管，14、计量秤，15、导管，16、连通管，17、单向阀，18、注粉管，19、负压管，20、泄压管，21、灌装头，22、灌装口，23、橡胶密封垫。
具体实施方式 ：

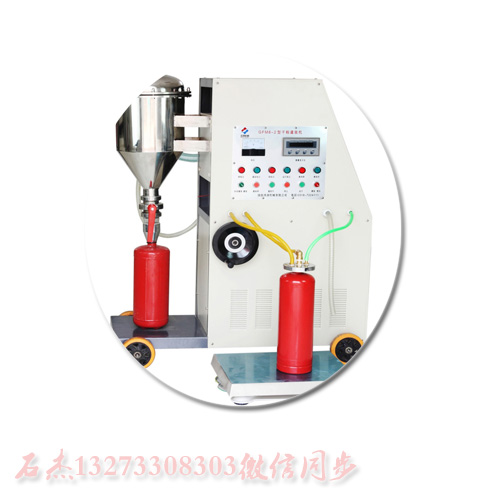

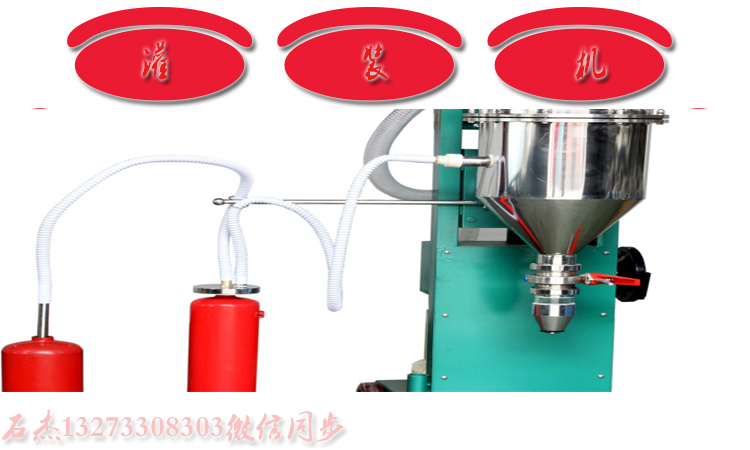

该灭火器灌装机自动灌装干粉装置由真空泵 1、真空罐 2、真空泵控制器 3、灌装控制器 4、罐体 5、注粉头构成。真空罐上设置有真空泵控制器，真空泵通过导线与真空泵控制器连接。真空罐的两侧通过连接件呈对称状分别设置有过滤罐和灌装控制器。过滤罐由罐体 5、三通管 8、回嘴 9、过滤芯构成，罐体的顶部设置有三通管，三通管上设置有截止阀 A11 和截止阀 B12，罐体的底部设置有回嘴，罐体内顶部设置有圆桶状的过滤芯。过滤罐由三通管通过连通管与真空罐连通。过滤罐和灌装控制器之间通过连通软管连接。灌装控制器的下方设置有计量秤，其中一计量秤的一侧设置有真空泵，真空泵通过导管与真空罐连接，连接真空罐和真空泵的导管 上设置有单向阀。灌装控制器与计量秤之间设置有注粉头，注粉头由注粉管 18、负压管 19、泄压管和灌装头构成，灌装头为一中空结构的圆形片状物，灌装头的底部设置有灌装口，灌装口内设置有注粉管，注粉管两侧的灌装头上分别设置有负压管和泄压管，灌装口的圈周设置有橡胶密封垫。注粉头通过泄压管与灌装控制器连接，注粉头的负压管通过灌装控制器和连通软管与过滤罐连接，并由注粉管 通过灌装控制器与粉料仓（图中未画）连接。灭火器灌装机自动灌装干粉装置工作时，首先通过真空泵控制器启动真空泵，将真空罐抽至成真空状态，并将待灌装粉料的灭火器瓶体置于计量秤上，将注粉头插入到灭火器瓶体的瓶口内，通过橡胶密封垫，使灭火器瓶体与注粉头密封连接。启动灌装控制器，注粉头通过负压管将灭火器瓶体内抽至成真空，在注粉管和泄压管的共同协调作用下将粉料灌装至灭火器瓶体内，并通过计量秤达到灌装的目的，灌装过程中的参数通过灌装控制器显示。一定时间以后，过滤罐内的过滤芯表面会产生粉料沉积形成的包，此时关闭关闭截止阀 ，开启截止阀 ，在大气压的反吹作用下，沉积在过滤芯表面的包被吹落至过滤罐内底部，通过回嘴 即可回。该灭火器灌装机自动灌装干粉装置集自动送粉、自动去皮、自动灌装、自动计量、反吹清洗、灌装重量实时显示、灌装时无粉尘污染等优点于一体，实现的目的，是消防器材生产、维修厂家对各种规格的手提式及推车式干粉灭火器进行灌装的理想设备，亦可适用于其它充装粉末介质形式类的产品灌装使用。
