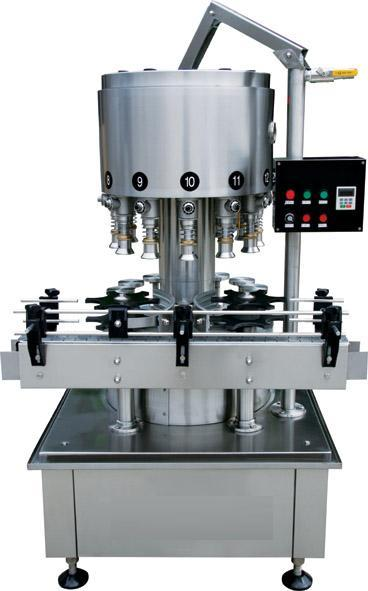

一、主要用途及特点:
GZD-12A型灌装机是一种半自动定量液体灌装机。500ml 的定量平均误差值为?2. 5ml，具有灌装精度高、无滴漏、性 能可靠、操作方便等特点，可广泛适用于白(果)酒、饮料、酿造、制药等行业。
二、主要技术参数:
灌装头数: 12头
生产能力: 3000瓶/小时(500ml/瓶)
灌装量: 100~650ml
灌装精度:?0. 5%
适用瓶高: 180~360mm
适用瓶径: 60~100mm
电机功率: 0. 75KW
减速机: 1:40
整机质量: 450kg
外形尺寸: 900mmX 900 mmX 1800 mm (长?宽?高)
三、主要结构及工作原理:
本机有机座部分、传动部分、托瓶机构、升降机构及灌装部分等组成。
( 1 )机座部分:主要支承各部件，是动力传递、整机装配的基础。
(2 )传动部分:主电机带动减速机，由减速机小齿轮带 动主轴大齿轮，从而使灌装部分、托瓶机构一起转动，实现自 动上下瓶、自动灌装等动作。
(3 )托瓶机构:它是由凸板、托瓶轴、滑轮等零件组成， 其主要作用是在凸板的作用下，使托瓶盘上升，自动将瓶子放 入托托瓶盘上，当托瓶盘;运动到一定位置时，瓶子上升，瓶嘴与灌装嘴接合并打开灌装阀自动进行灌装。这时托瓶盘继续运 动，当与凸板接合后使瓶子下降，完成灌装工序，自动下瓶。 如此循环完成自动灌装。
(4)灌装量的调整:定量杯内液体的容量调整可以旋转 桶顶上的四方螺栓来进行调节。
