气胀轴是一种特殊收卷、放卷轴,经过充气后表面部分可以膨胀,放气后表面部分迅速缩回的轴叫做气胀轴、气压轴、膨胀轴、胀气轴、气胀辊、充气轴、压力轴等。气胀轴、使用极为方便、快捷,只需用户自备气源,空气压力控制在 6-8kg 范围内
需锁紧卷筒芯时:只要对着气胀轴上的气嘴充气便可完成,
需放松卷筒芯卸料时:用手按下气嘴上的滑动气芯即放气。
分 类:气胀轴分为键式气胀轴、板式气胀轴、圆点气胀轴、铝合金气胀轴、气钉轴等。

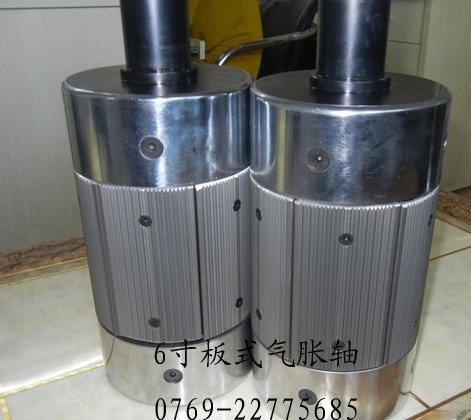

1. 板式气胀轴:又叫板片式气胀轴、板条式气胀轴、瓦片式气胀轴等,但工作原理同样。特点:膨胀部分是板片,通常胀起高度可达4mm至5mm,比如膨胀前直径为74mm至75mm,膨胀后直径可达78mm至79m,特殊膨胀高度,另行要求。3英寸板式气胀轴,通常使用卷管内径为76mm. 板式气胀轴膨胀起的是整条板片,支点匀散,受力均匀,可适用收卷精密度较高的机械或收卷较轻的物品,例如:电子材料类\电池材料\发泡棉\毛绒\纸巾\无纺布\等 ,主要还是根据实际需要确定.
2. 键式气胀轴:又叫凸键式气胀轴、键条式气胀轴、等多种叫法,但工作原理同样。特点:膨胀部分是键条,通常单边膨胀高度可达5mm至6mm,比如膨胀前直径为74mm至75mm,膨胀后直径可达79mm至82mm,特殊膨胀高度,另行要求。3英寸键式气胀轴,通常使用纸管内径为76mm.键式气胀轴膨胀起的是单个键条,支点扩散到各个键条,平衡受力,可适用机械收卷承载量较重的物品,例如:布匹\纸品\簿膜\印刷品\皮革\复合材料等,主要根据实际需要确定.
※ 应用:独立设计,由1英寸~12英寸,用于扭力及承载重量较高之分条、印刷、复卷、涂布、贴合、制袋、造纸等工业设备或其它相关中心卷取及以发送料之相械配合使用产品名称:
凸键式气胀轴(气涨轴)系列 产品说明:用 途: 适用于涂布、分切、印刷、复卷、复合、造纸、制袋、塑料等相关机械的收放卷轴,能有效提高工效。结构特点: ★轴主体采用优质钢管,表面镀铬; ★铝制凸键伸缩灵活; ★配置优质橡胶内胆与快速充排气气嘴,密封效果好,使用寿命长; ★可拆卸轴头,维修方便?br>技术参数:项目 参数 使用纸管内径
φ76.2mm(3")气涨轴充气前直径 φ74mm气涨轴充气后直径
φ79mm
定货须知: 用户在订制气涨轴时须指明气涨轴的类型、外形尺寸,标出轴上重要尺寸的公差等级及订货数量。
板式气胀轴技术参数:单位mm
规格
|
充气前直径
|
充气后直径
|
适用卷管内径
|
1.5英寸
|
∮37
|
∮42
|
∮38-∮38.5
|
2英寸
|
∮49
|
∮53-∮54
|
∮50-∮51
|
3英寸(常用)
|
∮74-∮75
|
∮78
|
∮75.5-∮78
|
4英寸
|
∮99
|
∮105
|
∮101-∮102
|
5英寸
|
∮125
|
∮130
|
∮126-∮128
|
6英寸
|
∮150
|
∮154
|
∮151-∮153
|
8英寸
|
∮200
|
∮206
|
∮202-∮204
|
10英寸
|
∮250
|
∮260
|
∮252-∮256
|
12英寸
|
∮300
|
∮310
|
∮302-∮305
|
