UV胶水快速固化小型UVLED线光源、5*50mm油墨固化UVLED线光源
品牌;DSX
型号：DSX-LINE1&4
发光面：5*50mm
扇热方式：风冷
照射头尺寸：70*30*90mm (长*宽*高) 可定制更小尺寸或更大尺寸
峰值波长：365nm （可定制365nm，385nm，395nm，405nm）
照射强度：>6000mW/cm2（可定制更高功率密度）
照射头重量：0.3kg

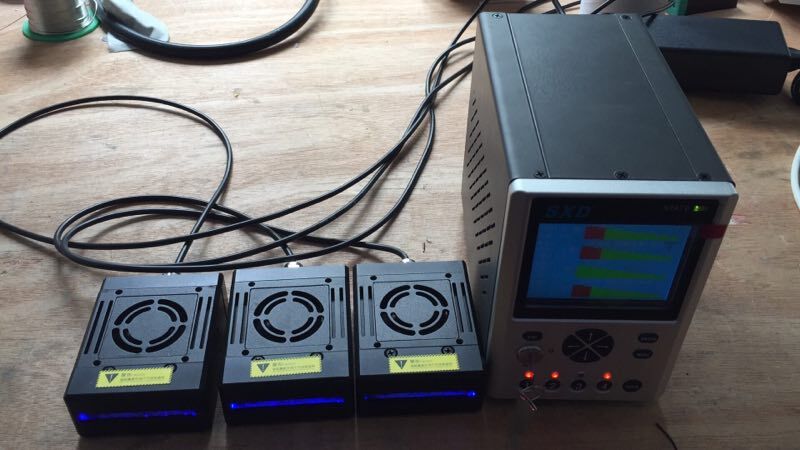

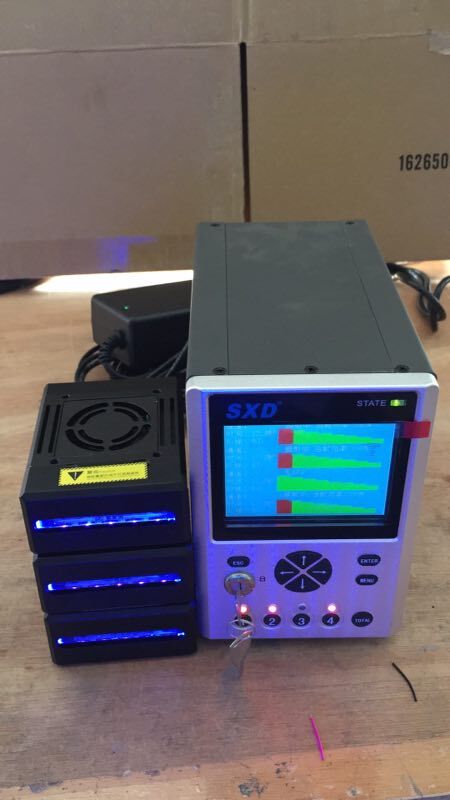

照射头数量：1-4个
照射模式：手动照射、点动照射、自动照射（可设定时间并自动停止）
控制方式：外部控制（机械按键控制、脚踏开关控制、并行I/O RS232端口控制）
操作电压：100-240V 50/60Hz
控制器尺寸：180*100*145mm （长*宽*高）
控制器重量：1.5kg
总重：1.8kg
三、UV LED线光源特点
LED光源为冷光源,无热辐射，被照射产品的温度几乎不变，不会对照射物产生损坏；
○ 不需预热瞬间点亮,即刻达到100%功率紫外输出，照射强度可达9000mW/ cm2，照射效果非常突出；
○ 本机采用超小机身，只有原先高压汞灯照射机的1/8的体积，照射头采用从机身背面引出的方式，使得设备能轻而易举的整合到全自动生产线和设备中，同时还节约了大量的工作空间；
○ 无有毒物质汞，也不会产生臭氧，更安全、更环保，是传统光源最佳代替品；
○ 降低成本、LED直接照射，设备简单，不需要输出光缆，减少了光缆损耗；
○ 国外进口的龙头品牌全新UV LED灯珠，其光源寿命相当可观，达到30000小时以上；
○ 与传统照射方式方式不同，其UV-LED线光源照射机在可实现即开即关，不会出现无照射物时的浪费；
○ UV-LED可根据客户需求，在光学、驱动上系统集成客户需要的线光源；
○ 独立控制多个LED照射头可以同时应用于多个需要单头输出的独立工位，有效减少设备配置，多个LED照射头还可以通过电脑编程模式来控制次序照射，进一步支持高精度的接合需求，减少人为操作而导致的时间误差；
○ 风扇散热方式，稳定单次照射功率输出，延长使用寿命。
四、主要用途及应用：
微电子、液晶、PCB、光通信、光学等线形光固化；
高档家具UV漆固化；
印刷防伪检测；
工艺品喷涂固化；
TFT-LCD液晶面板灌晶口封装。
电容屏侧边固化、封边固化
液晶水胶贴合侧固化
手机屏翻新水胶贴合侧固化
LED、LCD、 OLED屏的封边固化
线性固化，缝隙固化，缝隙粘接
五、警告
○请勿直视紫外光，勿用紫外光照射皮肤，否则紫外光会对您的视力和皮肤造成损伤；
○请勿频繁弯曲电缆，否则会断线；
○请勿拆卸设备，拆卸设备可能导致电子短路或紫外光泄露；
○设备断电或通电不久时，请勿触摸照射头。
六、UV LED线光源售后联系电话
深圳市德胜兴电子有限公司
胡工
附：
UV LED线光源详细应用领域：
UV LED线光源在智能手机应用
1、 手机屏幕与手机边框粘接
2、 手机壳体的粘合
3、 侧按键粘接固定
4、 摄像头窗口定位
5、 LOGO的粘贴
6、 智能机中有音腔盒的盖子
7、 智能手机FPC天线与机壳之间
8、 摄像模组上在HOLDER和FPC之间（FPC弯折区域）
9、 手机扁平式马达连线固定.
10、手机主板固定
微电子行业-UV光固化应用
1、手机元件装配（相机镜头、听筒、话筒,外壳,液晶模组,触摸屏涂层等）
2、硬盘磁头装配（金线固定,轴承,线圈, 芯片粘接等）
3、DVD/数码相机（透镜,镜头粘接，电路板加固）
4、马达及元件装配 （导线,线圈固定，线圈末端固定,PTC/NTC元件粘接,保护变压器磁芯）
5、半导体芯片（防潮湿保护涂层,晶元掩膜,晶元污染检验,紫外胶带的曝光,晶 元抛光检查）
6、传感器生产（气体传感器，光电传感器，光纤传感器，光电编码器等）
PCB行业UVLED光固化应用
1、元件（电容,电感,各种插件,螺丝,芯片等）固定
2、防潮灌封和核心电路、芯片保护,抗氧化涂层保护
3、电路板保型（角）涂层
4、地线,飞线,线圈固定
5、波峰焊通孔掩膜
医疗器械UVLED光固化应用
UV胶水粘接使医疗器械的经济自动化装配更容易。现在, 先进的LED UV光源系统,能几秒钟固化没有溶剂的紫外胶水,以及点胶系统,使医疗器械装配过程形成一致和重复性的粘接的一种有效和经济性的方法。 UV光源的最优化和控制对制造可靠的医疗器械非常重要。使用紫外固化胶水提供有很多优势, 比如更低的能量需要,节省固化时间和位置, 提升生产率, 更容易自动化。 UV胶水一般用来粘接和密封医疗器械,这些医疗器械需要非常高的质量和最好的可靠性。UV胶水固化典型应用在医疗器械装配,比如需要粘接 1) 不同的材料(或是机械特性不相同) 2) 材料不足够厚,不能使用焊接方法 3）预先生产子件。。
1、麻醉面罩 2、注射器 3、导液管 4、静脉输液管 5、血管植入配件 6．内窥镜 7、动脉定位 8、管状排水装置 9、气管管道 10、 血液氧合器 11、助听器 12、探测,监控,以及图像器械 13、生物芯片 14、粘接PVC,，热塑料(聚碳酸脂据和ABS)
光学行业-ST-UVLED光固化应用
1． 光学元件装配 （透镜组,棱镜,光学引擎装配）
2．图像仪器装配（显微镜,内窥镜,红外仪,夜视仪,探头等）
光通信行业UVLED光固化应用
1．无源器件（波分复用器WDM,阵列光栅波导AWG,光分路器SPLITTER,光隔离器ISOLATOR,光耦合器COUPLOR等）,各种玻璃封装结构粘接或是灌封,微小元件的固定等。
2．有源器件（同轴器件TOSA/ROSA/BOSA,VCSEL，激光准直器等）特别是FTTX低成本小型化塑料封装结构
3．光纤光缆（外涂层,标记,粘接，光纤陀螺仪）
科研及院所-ST-UVLED光固化应用
1、高分子化学(纳米涂料,光固化树脂,光敏剂,单体,UV油墨等)
2、医疗高分子材料(医用塑料,导管),微生物
3、光化学 (光催化,光激发,光合作用等)
4、半导体 (光加速蚀刻,切割,uv胶带等)
其他应用
1、紫外线分析仪，生物遗传工程，分子遗传学，医学卫生，生物制品，药物研究，卫生防疫，染料化工，石油化工，纺织行业，**政法部门，文物考古部门，凡需要进行荧光分析检定的部门都可使用。
2、生化 , 微生物, 基因, 遗传, 医学 , 催化，每个通道采用不同波长的紫外线LED， 从240nm至 410nm，每5nm一个台阶，进行细化分析
3、紫外光治疗仪， 医疗应用，例如：牙科固化，伤口复合促进等。
4、标准光源，由于LED发光光谱比较单一，能量一致，可以作为有效的标准光源
5、刑侦光源，配合大功率LED，可以发出从365nm到780nm的一致强度的各色光，从紫外，紫色，蓝，绿，青，黄，橙，红，直到红外各个波段，可以提供12个波段的光，并包括一个白光。
FPC表面保护胶固化 UV LED线光源特点：
1：冷光源，无热辐射，特别适合液晶封边，薄膜印刷要求升温面积小的场合使用。
2：瞬间点亮，即刻达到100%功率紫外输出，照射强度可达8000-9000mW/ cm2.
3：外形小巧-使得设备能轻而易举的整合到全自动生产线和设备中。
4：不使用有毒物质贡，也不会产生臭氧，是代替传统光源的一种更安全、更环保的选择。
