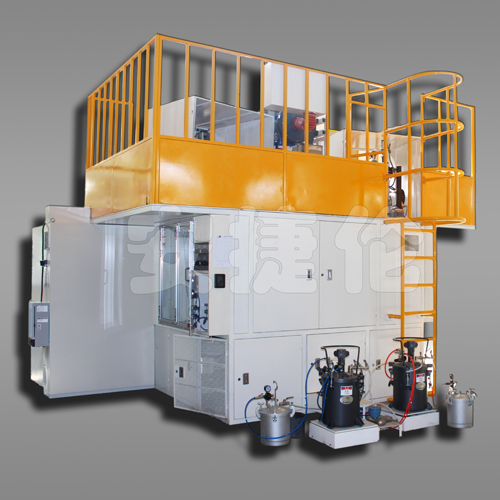

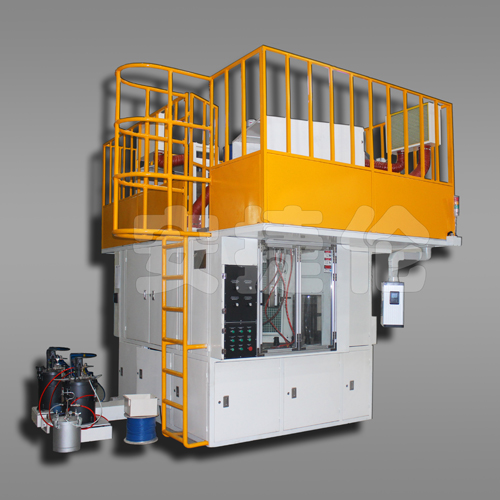

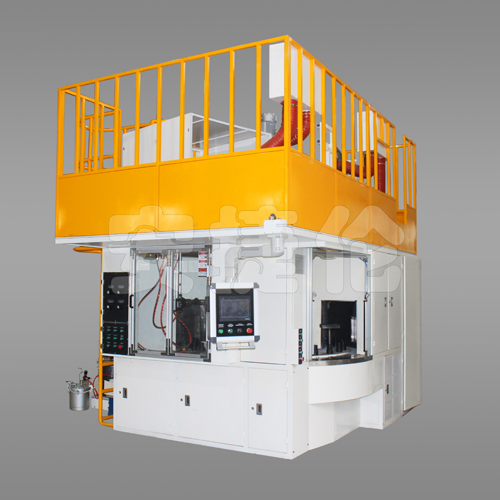

安捷伦自动喷胶机AJL.ZP24D型
此喷涂设备是我公司经过自主创新而开发设计的，用于汽车零部件、金属橡胶件、减震器金属件胶粘合剂的喷涂，也可用于机械行业的零件表面油漆的喷涂。本喷涂设备具有自动化程度高，环保，高生产率等诸多优点。该款粘合剂自动喷涂机是由机架、旋转平台、喷涂系统、干燥系统、控制系统和废气过滤系统等组成，在原有设备基础上加了四轴机械手，更适用于较大的异形零件喷涂。
?设备运行环境条件
1电源380V?10%
50?1Hz 三相五线制
2气源≥0.60Mpa 气源耗量0.8m3/min
3环境温度： -10℃～ 50℃保证正常工作
4相对湿度：日平均相对湿度最大 90％
?主要技术参数
★转盘工位： 24工位和12工位可切换
★生产节拍： 5～60 Sec 可调
★最大处理工件尺寸：350mm 在12工位模式下
★最大处理工件重量：≤20kg
★喷枪移動速度： 20～200 mm /sec 可调
★喷枪移動行程： 垂直方向：400 mm ，水平方向：300mm,
★喷枪转动角度： 270?
★转盘移動速度： 1～3
sec/3工位 可调
★工件自转速度： 0～500
rpm/min 可调
★喷涂距离： 10～300 mm 可调
★喷涂膜厚均匀性精度： 5μm
★烘干温度： 常温～100℃ 可调自动控制
★气源压力： 0.6Mpa
★电压： 380V?10％, 50Hz
★加热方式： 电加热 共3套
★电机总功率： 10
KW
★设备外形尺寸约： 长5500?宽2800?高3000mm
?工艺流程
骨架→装料→预热→喷涂底胶→第一次干燥→喷涂面胶→第二次干燥→卸料。
装料和卸料采用手工操作。
?机器特性
1、全新设计理念，简洁，适用，外型精致，美观，大方。
2、采用伺服电机精密分度，性能更稳定。
3、生产节拍为5～60 sec(不含喷胶等待时间)，是大批量，自动化喷涂的专业解决方案。
4、本系列产品可采用电加热，蒸汽加热等形式，安全隐患降低。
5、采用全进口供胶系统，进口自动喷枪为喷涂品质提供可靠保证。

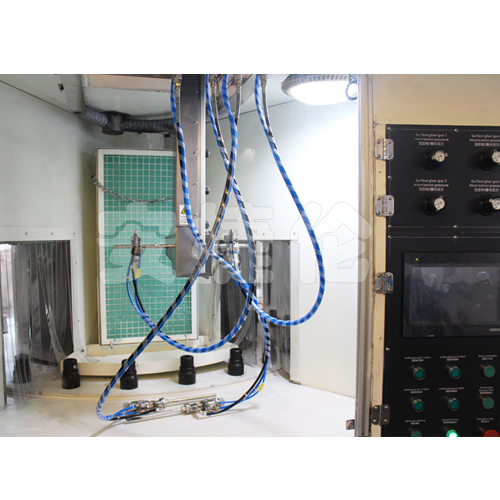

6、新增喷涂机械手两套，每套的两个喷枪对称安装在四轴机械手上，并带有喷枪角度旋转功能,对较大的异形零件非常适用。
7、喷枪运行轨迹自动储存，一次调试后可以重复调用，减少��枪辅助时间。
8、可编程控制系统对工作节拍、烘干温度、喷枪行程等要求进行自动控制。
9、清洗管路功能，减少管路和喷枪的堵塞。
10、设备通过CE安全认证。
