一、产品图及要求
产品尺寸适用范围:
1.产品材料：不锈钢
2.适用板厚1.0mm 3.0mm凸点焊接
3.焊接位置：间歇分割器转盘式(四工位）。
三、产品焊接要求
1.焊接牢固，美观，抗拉强度。
2.焊接平整，满足3.0的不锈钢表面无伤痕的要求。
3.焊接后的产品一致性。
四、设备组成：
1.根据产品要求与美观度，推荐选用大功率中频逆变焊接电源。
2.根据焊接工艺要求，该设备采用专用工装定位装夹，间歇分割器四工位转盘转位，分别进行焊接。
3.定位工装采用定位销定位，为方便更换其它产品焊接工装换型，简单快捷。
4.配置人机界面操作控制箱，方便手动调整设备动作及焊接参数。
5.该设备配置安全光幕及防护框，双手启动开关按钮。
6.选用DIT150KVA中频逆变焊接电源。

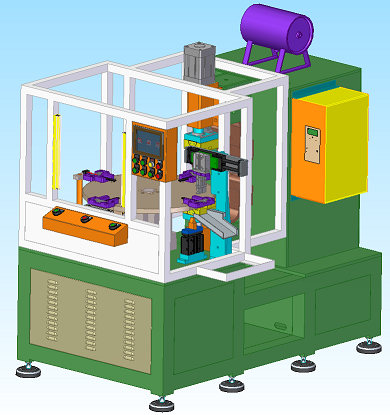

7.主要配置示意如下图所示：
8.焊接电源控制部分.
采用ABB整流二极管，西门康整流桥，富士IJBT，新日铁变压器铁芯及EPCOS电容组成。
9.气路动作系统.
采用SMC气缸、检测开关及动作电磁阀，限流阀，油雾过滤组合，保证焊接动作同步，以达完美焊接效果。
10.机架
采用加厚钢板及合理结构焊接，进行焊接后时效消除硬力处理而成，以保证机架足够强度与硬力变形，保证焊接位置精度要求，达到更好的焊接效果。
五、操作工顺
| 规格参数 |
| 型号 |
FMS-150C |
电极行程 |
100MM |
| 额定频率 |
800 |
品牌 |
法莫森 |
| 电流 |
直流 |
频段 |
中频 |
| 焊接原理 |
对焊 |
作用对象 |
金属 |
| 作用原理 |
逆变 |
|
|
