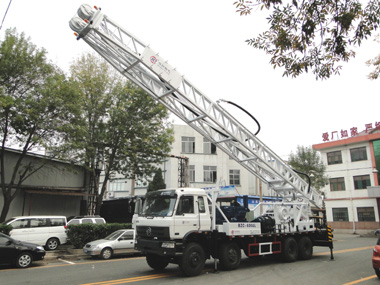

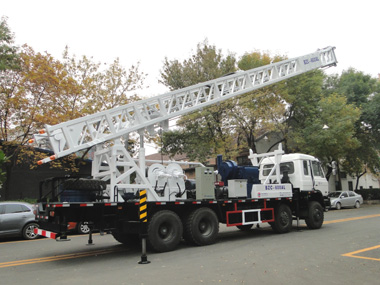

◎BZC600CWY8?4IV车装水井钻机是正循环回转钻机。该钻机选用中国重汽生产8?4专用钻机底盘，11.00R20钢丝越野花纹轮胎，越野性好。
◎该钻机结构紧凑，下车行走采用独立中国重汽集团济南动力有限公司生产，型号及型式：D10.27-40水冷四冲程增压中冷柴油发动机，排放国四,功率196kw/2200rpm动力强劲。
◎上车钻井采用独立的东风康明斯6BTA5.9-C180柴油发动机。功率132kW ，既能满足打井要求又能降低油耗，经济实惠。
◎钻机配备液压双卷扬机组，主液压卷扬机能实现机械卷扬机的快速放绳功能。副液压卷扬机具有提升力大，升速度快的特点。
◎液压工具卷扬机具有提升力大，提升速度快的特点，即方便于随车工具、钻杆、附件等装车运输， 又能在打井时借助地锚上下滑动，上卸钻杆十分方便。
◎液压油缸控制井口卡板进退，使保险卡板闭合，来实现卡住或放开钻杆接头。
◎气动一体化设计，实现气动远程控制3NB-130型泥浆泵离合，自动化程度高，操作简便省力。
◎钻机装有4只液压支腿，两只机械支腿。每个液压支腿油缸活塞杆上都带有螺纹并配有锁母，钻机调平后可用锁母将油缸锁紧。这样，即使油缸泄露，底盘也不会失稳。
◎转盘为拨杠式，内部采用螺旋弧齿轮传动，传递的扭矩大，是国内外同类钻机的2倍。
◎装有30Kw发电机，带有离合器不用时脱离开,为施工现场驱动水泵、夜间照明、焊接维修、生活用电等提供方便；
◎液压系统采用了开式系统，上下车操纵分开，避免误操作。装有冬季油温加热器，夏季油温散热器,以适应不同季节液压油加热和散热。
◎本钻机配有辅助卸杆油缸，利用此油缸推动转盘棘齿，卸开钻杆接头第一扣丝，再用转盘反转卸杆，以防卸杆时冲击力损坏钻机变速箱。
基本配置：
|
技术参数
|
|
名义钻孔深度(M)
|
600
|
|
转盘通孔直径（mm）
|
500
|
|
转盘转速(r/min)
|
110；96；56；36；21；12
|
|
转盘扭矩(kN.m)
|
4.3；5；8.5；13.3；22.7；40
|
|
主卷扬单绳拉力(kN)
|
50
|
|
主钩提升能力(kN)
|
300
|
|
副卷扬单绳拉力(kN)
|
50
|
|
副钩提升力(kN)
|
200
|
|
工具卷扬提升力（单绳）（kN）
|
20
|
|
工具吊钩提升力（单轮）（kN）
|
20
|
|
钻塔承载能力（kN）
|
360
|
|
钻塔有效高度(mm)
|
11800
|
|
主钻杆（mm）
|
108?108?7500
|
|
副钻杆（mm）
|
￠88.9?9.8?5500
|
|
动力
|
柴油机型号
|
东风康明斯6BTA5.9-C180
水冷四冲程涡轮增压
|
|
额定功率
|
132kW
|
|
额定转速
|
2200rpm
|
|
最大输出扭矩
|
750Nm/1300rpm
|
|
泥浆泵
|
型号
|
3NB-130
|
|
缸径（mm）
|
140
|
|
排量（L/min）
|
1000
|
|
泵压（MPa）
|
5
|
|
输入功率（kW）
|
95
|
|
汽车底盘
|
底盘型号
|
TAZ5334TYT
|
|
底盘形式
|
8?4
|
|
发动机
|
型号
|
D10.27-40
|
|
型式
|
水冷四冲程增压中冷
|
|
额定功率(kW)
|
196
|
|
额定转速(rpm)
|
2200
|
|
工作状态（mm）
|
11850?2490?17500
|
11850?2490?14500
|
|
运输状态（mm）
|
16400?2490?4150
|
13400?2490?4150
|
