一．用途

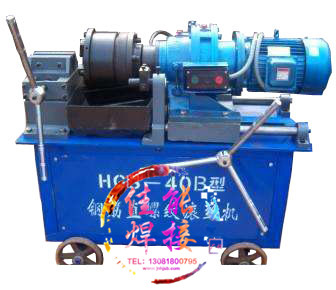

HGS-40B型钢筋直螺纹滚丝机。主要用于建筑工程带肋钢滚轧直螺纹丝头，是实现钢筋连接的关键设备。可加工直径16-40mm的HRB335和HRB400级带肋钢筋。
二．特点
HGS-40型钢筋直螺纹滚丝机，可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满，尺寸精度高，机械强度高。既可加工正扣螺纹，也可加工反扣螺纹。
本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。可加工直径范围为16－40mm的HRB335和HRB400级钢筋。
三．结构

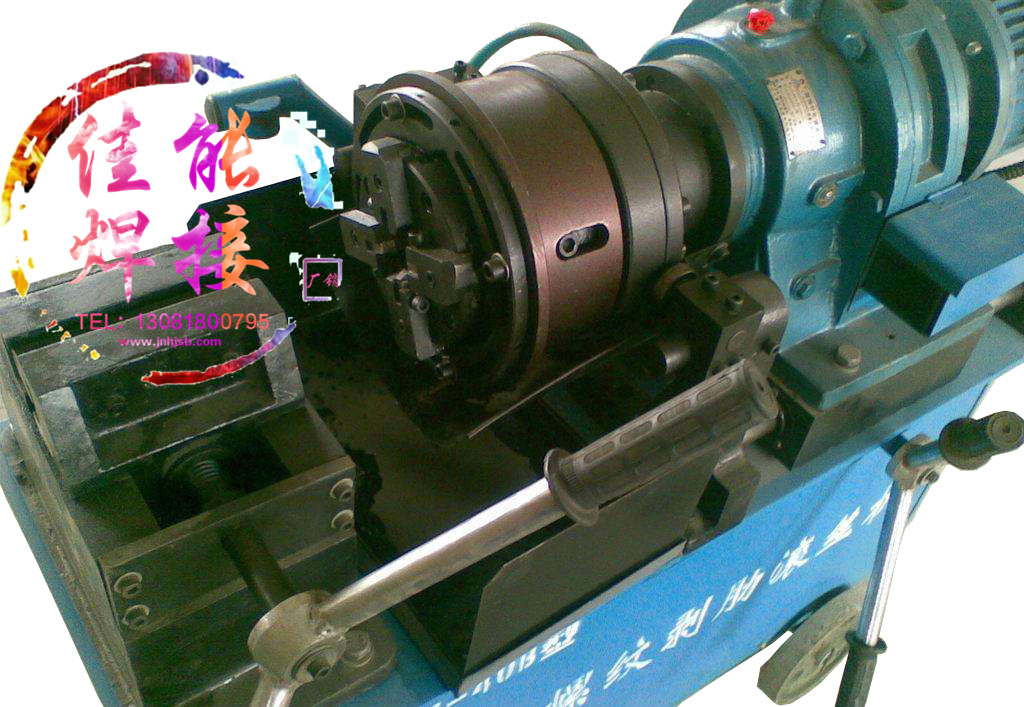

HGS－40B型钢筋直螺纹滚丝机，由机架、夹紧钳、导轨、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。
四．主要技术参数
1．加工钢筋直径范围：φ16-φ40mm
2．主电机功率：4.0 KW
3．配用电源：三相380V 50Hz
4．主轴转速：40-62r／min
5．最大加工长度：80mm
6．重量：510kg
五．使用方法
（一）加工前的准备
1．按要求接好电源线和接地线，接通电源。电源为三相380V 50Hz的交流电源，为保证人身安全请使用带漏电保护功能的自动开关。
2．冷却液箱中，加足溶性冷却液(严禁加油性冷却液）。
（二）空车试转
1．接通电源。检查冷却水泵工作是否正常。
2．操作按钮，检查电器控制系统工作是否正常。
（三）加工前的调整
1．根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。滚丝轮与加工钢筋直径的关系见表一：
2．调换滚丝轮的同时，调换与滚丝轮螺距相适宜的垫圈，以保证螺距的正确性。
3．滚丝轮与加工直径相适应后，将与钢筋相适��的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。
4．对于固定定位盘的设备根据所加工钢筋直径，调换与加工直径相适应的定位盘（定位盘上打印有加工直径）。对于可调整定位盘的设备按定位盘刻度调整到相应的刻度，当剥肋刀磨损时还需要进行微调。
5．根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值
