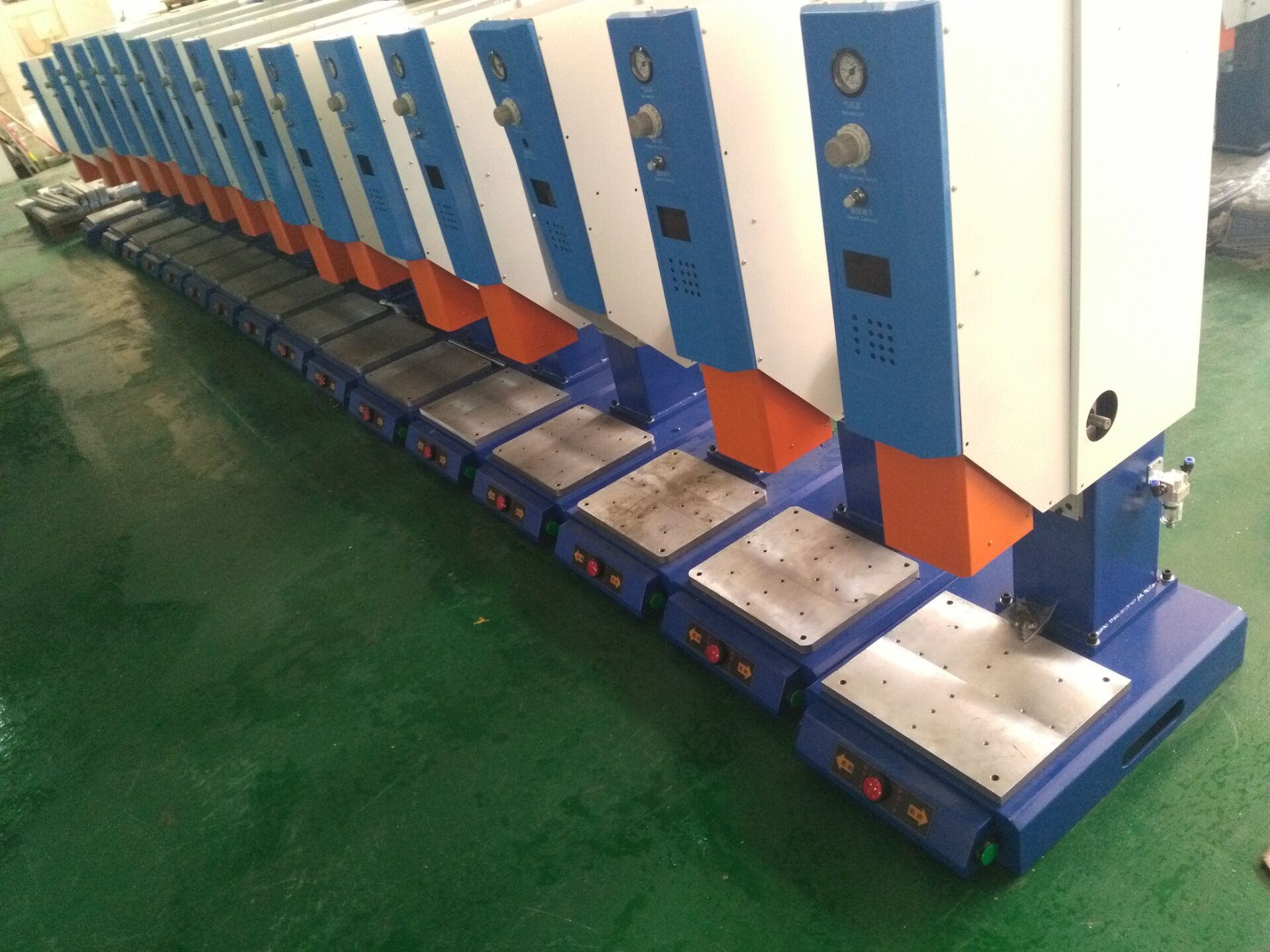

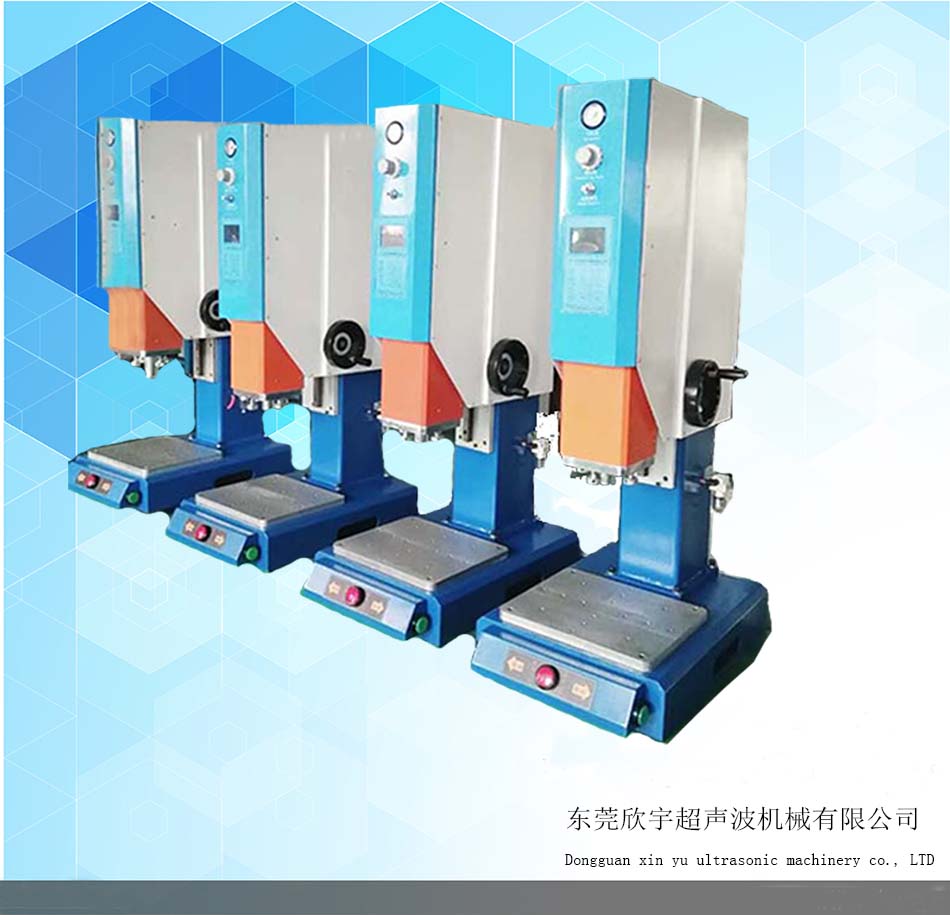

XY-20KHZ超声波焊接机配置如下：
|
操作
|
自动/手动
|
输出时间
|
0.1-0.99s
|
|
电压
|
220V
|
外形尺寸
|
680*400*1130mm
|
|
频率
|
20KHZ（自动追频）
|
焊接面积
|
直径170mm
|
|
重量
|
75KG
|
气压范围
|
1-6.8bar
|
|
电源
|
220V/50HZ 10%
|
功 率
|
2000W
|
超声波焊接系统主要技术参数一览表
序号 特性 描述
1 输入 电压220V/50HZ 10%
2 尺寸 长680*宽400*高11130MM
3 重量 75KG
4 颜色 蓝色机架 白色面板
5 显示器 3.5英寸彩色屏
6 键盘 辅助控制键盘16键
7 微调控制器 控制32bit/72MHz 显示32bit/168MHz
8 模拟数字转换器 12bit
9 频率范围 上限：机型频率 200Hz 下限：机型频率-400Hz
10 自动追频 调节频率5ms/次
11 额定功率 视机型而定
12 振幅 %20—100%（1%的增量递增减）
13 时间模式 最小0.005最大9.999秒（0.001S精度）
14 能量模式 有
15 故障信息 显示屏上读取
16 气缸 缸径63mm
17 焊头行程 最大75mm，可调节
18 高度调节 有
7大保护功能
★ 、压力过大从而导致电压过载。
★ 、焊头，变幅器或者换能器松动或焊头裂，换能器裂或其他问题。
★ 、调谐不当造成功率严重过高，电流，电压过大。
★ 、发生器电路失效。
★ 、发生器各换能器间的线缆故障。
★ 、由功率不足导致的频率偏差过大。
★ 、换能器阻抗异常。
机器主要配置：
1、日本NTK陶瓷压片换能器。
2. 特制钢变幅杆。坚固耐用
3. 气动元件（日本 SMC）。
4. 功率管（日本三洋品牌）。
整机特点：
1.本设备核心电子原件均采用欧美等进口零配件。
2.气缸、电磁阀等气动部分采用日本SMC品牌。
3.换能器、采用日本NTK陶瓷压片振动子频率准确稳定。
4.变幅杆、采用日本皇牌特种钢制做、坚固耐用。
5.附加过电子压及过电流保护系统、可减少故障、保障安全。
6.全智能过载保护，并有错误代码提示。
7.控制操作采用微电脑控制，参数由外部按键输入（所要设定的参数均显示在液晶显示屏上）精确简易。
一.自动追踪频率，智能化频率控制系统，免去手动调频之不便，音波过载自动检测，自动调节到最佳频带， 时实跟踪最佳谐振点，机器运行更稳定，振动组温度保持最低点，焊头温度升高跟随的频率变化，机器自动进行调整。

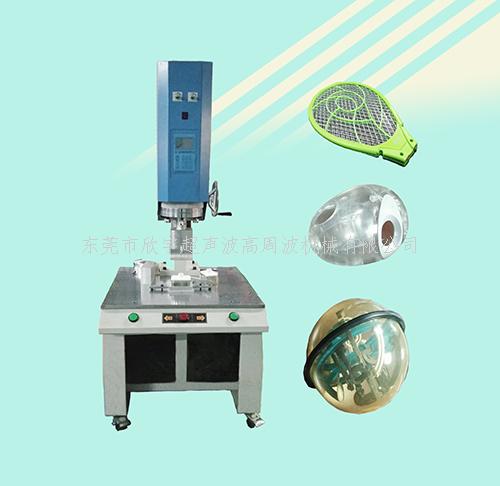

大功率超声波塑胶熔接机:
1．全国唯一采用IC，全晶体自动回路，可选择能量及焊接全自动能量控制及频率调节，经长时间生产后仍能保证产品质量；
2．采用自动控制系统，操作简便，具有功率大，效率高的特点；
3．附加过电压及过电源保证系统，可减少故障，保障安全；
4．采用四点平衡调整式架模迅速确实。
|
机 型
|
频 率
|
出 力
|
焊接面积
|
重 量
|
外型尺寸
|
电 源
|
|
XY-1532
|
15KHz
|
3200W
|
ф290
|
316KG
|
970x750x1950
|
220V/15A1P
|
|
XY-1542
|
15KHz
|
4200W
|
ф340
|
320KG
|
970x750x1950
|
220V/15A1P
|

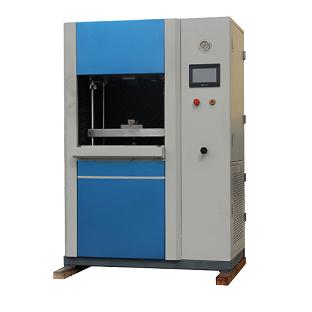

振动摩擦机产品参数：
机型：xy-05
振动频率：220Hz~260Hz
控制系统：触摸屏
最高功率：05
输入电源：AC220V50/60Hz
焊接面积：100x200mm
振动振幅：（P-P)0.70mm~1.8mm
输入容量：29KVA
系统控制：PLC
熔接方式：多段时间（单位0.1S）深度模式（单位0.1mm）
共振频率：自动追踪频率
熔接时间：0~10S可调/Adjustable
储存熔接：配100个（时间，深度模式）
环境温度：0~50℃
台面行程：400mm
台面移动速度：250mm/s最大值
台面压力：50~1500kg
安全门开启空间：宽：310mm/高：460mm
振动模板尺寸：宽：300mm/长：320mm
台面尺寸：宽：460mm/长：550mm
重量：400kg
支架尺寸：930x650x1950
净重：380kg
振动摩擦焊接机功能特点：
1.轨迹式摩擦熔接，能有效控制相对加工物在紧密的模具内作圆形轨迹的焊接加工，相较于线性摩擦原理，在圆形加工物上无法充分焊接圆周任一角落。
2.高刚性机身结构与整体封装的外罩，配合吸音隔离噪音组装，能有效抑制加工时的抖动与高噪音分贝。
3.精密线性滑轨的加工模具，使得加工成品上下错模减少达到验收值。
4.不须高价位的加工模具，省去模具质量与配重的技术门坎。
5.针对如PP、尼龙、塑钢等添加玻纤材质能有效焊接！
东莞欣宇振动摩擦焊接机，千万商家的最终选择！
