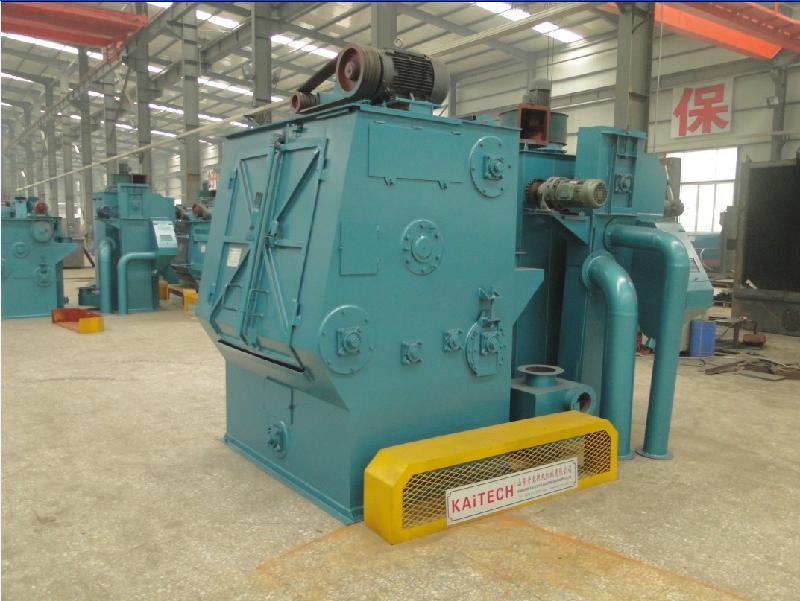

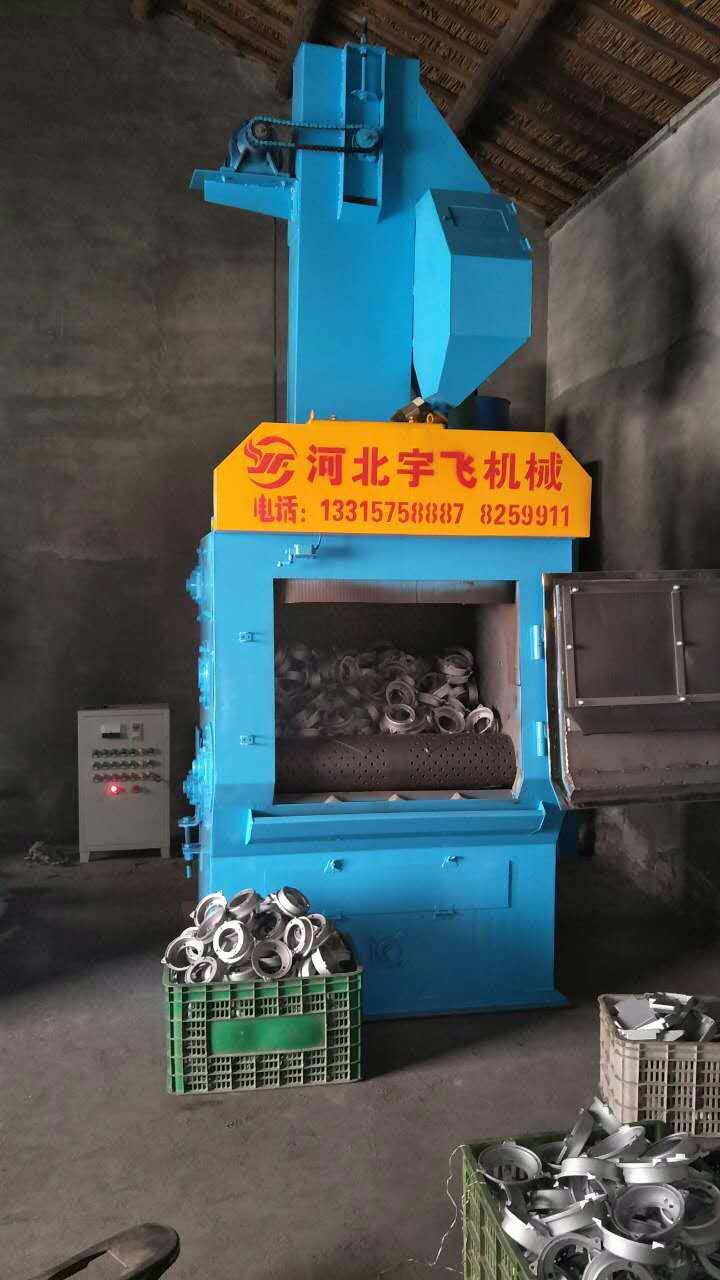

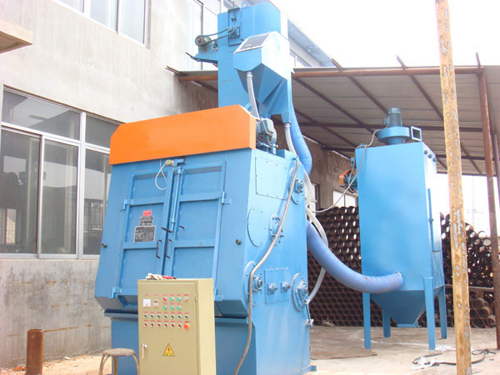

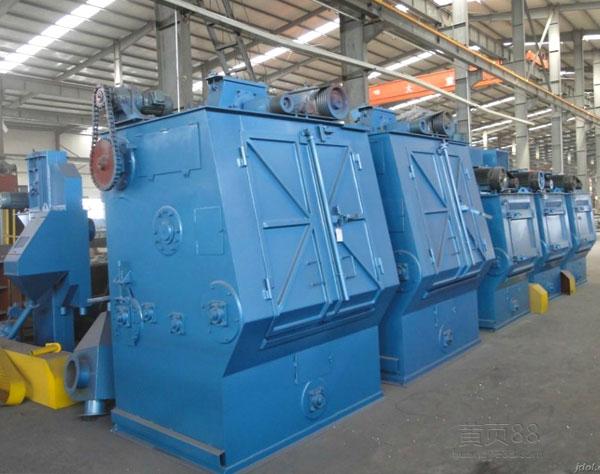

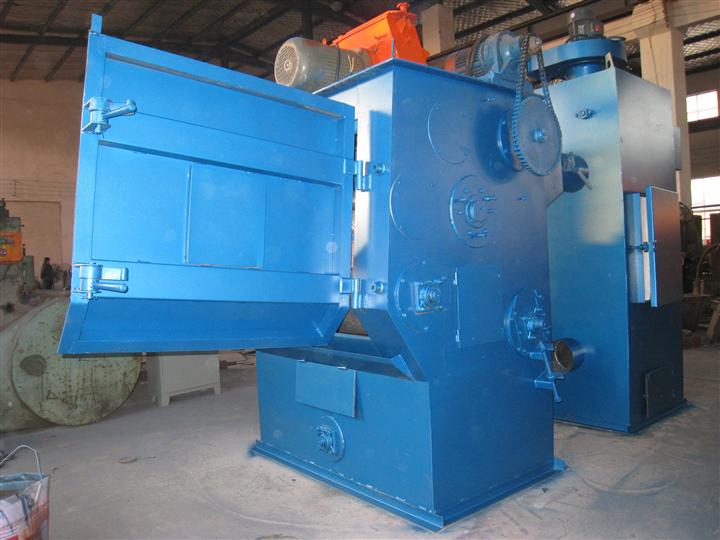

履带式抛丸机属于抛丸机的一种产品，其利用高速回转的叶轮，将弹丸抛向滚筒内连续翻转的工件上，达到清理的目的。
该抛丸机适合对各行业中的小小型铸件、锻件、冲压件等进行抛丸除锈、去除氧化皮和表面强化，特别适用于不怕碰撞的零件的表面清理及强化。铸件经过抛丸清理，加工面便于下道机械加工工序，不但可节省加工时间，而且可保护机床和刀具不受损坏；非加工面涂漆后，经久不脱，提高产品使用寿命和外观质量。

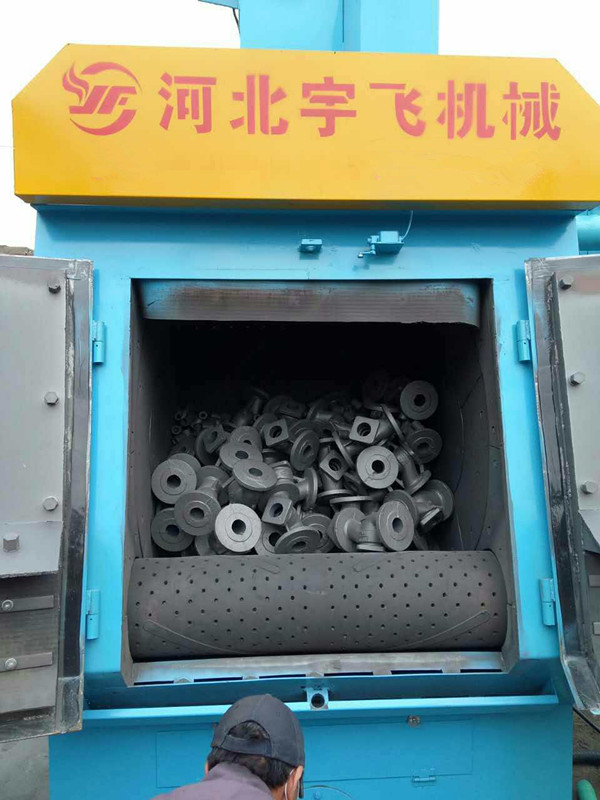

履带式抛丸清理机工作原理：在清理室中用加料机构加入不超过规定数量的工件。机器启动后，工件被滚筒带动翻转，同时由抛丸机抛出的高速弹丸形成弹丸束，均匀地打击在工件表面上，使其得到清理。抛丸清理完毕后，通过反转履带，即可将工件从滚筒内卸出到卸料机构上，故该抛丸机特别适合集成到自动化生产线上。 抛出的弹丸及砂粒经钢履带的间隙或橡胶履带上的小孔，流入底部的钢板网过筛，经螺旋输送器送入提升机内，再到分离器中进行分离。粉尘由风机吸送到除尘器中过滤，清洁空气排入大气中，布袋上的灰尘经反吹旋喷落入除尘器底部的集尘箱中，用户可定期清除，废砂由废料管流出以便回用。丸砂混合物由回用管收回进入室体，待分离器分离后再回用，干净的弹丸经由供丸系统的电磁供丸闸门进入抛丸机再次抛打工件。
产品名称：履带式抛丸清理机
产品技术参数：
|
名 称
|
履带式抛丸清理机
|
履带式抛
丸清理机
|
履带式抛丸清理机
|
|
|
Q326C
|
Q3210
|
Q15GN
|
|
滚筒直径 mm
|
|
|
|
|
滚筒内长 mm
|
|
|
|
|
端盘直径 mm
|
φ 600
|
φ 1000
|
φ 1092
|
|
工作容积 m3
|
0.11
|
0.4
|
0.43
|
|
工件单重 kg
|
10
|
30
|
227
|
|
工件尺寸 mm
|
L=600
|
L=900
|
L=1000
|
|
装载量 kg
|
200
|
600
|
1362
|
|
抛丸量 kg/min
|
100
|
250
|
480
|
|
抛丸器功率 KW
|
5.5
|
15
|
30
|
|
提升量 t/h
|
8
|
16
|
30
|
|
分离量 t/h
|
8
|
16
|
30
|
|
总通风量 m3/h
|
2000
|
3500
|
5300
|
|
总功率 KW
|
9.97
|
24.57
|
41.8
|
|
机器外型尺寸(长?宽?高)mm
|
1300?1210?3450
|
1620?1780?4980
|
4597?3262?5709
|
