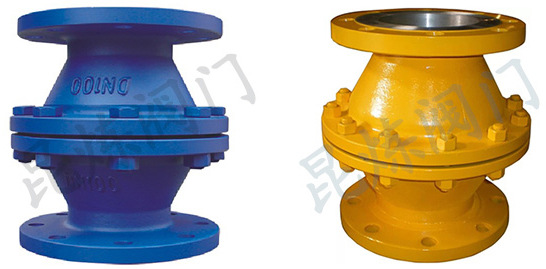

防爆管道阻火器概述:
【防爆管道阻火器GYW-1】专业制造、销售厂家，我公司注册商标"沪字牌"是国内知名品牌。上海昆炼阀门制造有限公司制造的防爆管道阻火器质量可靠、外观精美，价格合理、售后保证。不断采用新材料、新技术保障对产品对工况的适用性，使用寿命长等特点,提供产品的规格型号，结构尺寸、工作原理和性能特点，介绍防爆管道阻火器的技术参数、零件材料和连接尺寸，帮助您合理选型，恰当投资。
防爆管道阻火器工作原理和详细介绍：
管道阻火器是适用于石化、化工、轻工等行业的可燃气体输送过程中的安全装置。我厂生产制造的管道阻火器是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。
GYW-1防爆管道阻火器结构设计：
产品由芯件和壳体两部分组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应”，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。
GYW-1防爆管道阻火器适用范围：
输送可燃性气体的管道上，包括火炬系统、油气回收系统、加热炉燃料气的管网上，气体净化通化系统、煤矿瓦斯排放系统及乙炔、氢气系统等。
GYW-1防爆管道阻火器外形尺寸与法兰连接尺寸：PN16/PN10
| 公称通径DN(mm) | 重量(Kg/台) | 外形尺寸（mm） |
| L | H | D | K | n-Φ |
| DN15 | 5 | 125 | 142 | 95 | 65 | 4*14 |
| DN20 | 5 | 125 | 142 | 105 | 75 | 4*14 |
| DN25 | 6 | 130 | 155 | 115 | 85 | 4*14 |
| DN32 | 8 | 150 | 168 | 135 | 100 | 4*18 |
| DN40 | 9.5 | 170 | 180 | 150 | 110 | 4*18 |
| DN50 | 12 | 190 | 200 | 165 | 125 | 4*18 |
| DN65 | 15.5 | 205 | 210 | 180 | 145 | 8*18 |
| DN80 | 19 | 220 | 220 | 200 | 160 | 8*18 |
| DN100 | 22 | 240 | 240 | 220 | 180 | 8*18 |
| DN125 | 32 | 280 | 260 | 245 | 210 | 8*18 |
| DN150 | 41/37 | 330/310 | 285/265 | 285/280 | 240 | 8*22 |
| DN200 | 58/50 | 380/360 | 325/285 | 340/335 | 295 | 12*22/8*22 |
| DN250 | 80/72 | 450/430 | 365/315 | 405/395 | 355/350 | 12*26/12*22 |
| DN300 | 120/110 | 520/495 | 400/370 | 460/445 | 410/400 | 12*26/12*22 |
| DN350 | | 595/585 | 420/400 | 520/505 | 470/460 | 16*26/16*22 |
| DN400 | | 645/635 | 450/430 | 580/565 | 525/515 | 16*30/16*26 |
| DN450 | | 710/690 | 480/450 | 640/615 | 585/565 | 20*30/20*26 |
| DN500 | | 780/750 | 520/490 | 715/670 | 650/620 | 20*33/20*26 |
| DN600 | | 895/860 | 550/520 | 840/780 | 770/725 | 20*36/20*33 |
GYW-1防爆管道阻火器安装与维修：
管道阻火器与管路连接可水平安装也能垂直安装。定期检查，一旦发现堵塞，应用高压蒸汽、压缩空气或有机溶剂清洗，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。
