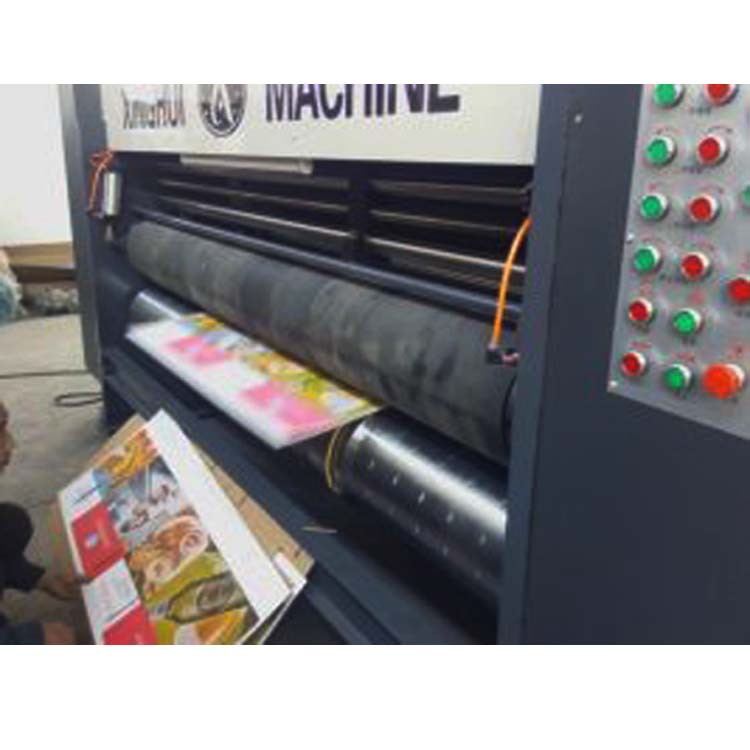

高速水墨三色印刷开槽、模切机等纸箱机械设备。

价格
起批量
289000.00
1
商品货号
7918218
物流
河北 沧州市
x
北京 天津 上海 重庆 河北 辽宁 黑龙江 吉林 山东 山西 安徽 浙江 江苏 江西 广东 福建 海南 河南 湖北 湖南 四川 云南 贵州 陕西 甘肃 青海 宁夏 内蒙古 广西 西藏 新疆 香港 澳门 台湾
请选择省份
标准价 :
¥289000.00
支付方式
保障服务
订购数量 :
起售量 (台) 标准价 采购量 是否有货
1¥289000.00
有货
总价
289,000.00

 东光星辉纸箱机械有限公司

功能配置及技术参数



1、前缘送纸系统:

1)、国产轮式前缘送纸系统,操作简便.精度高。

2)、7.5KW高压离心风机,可以根据纸板翘曲程度调控风量,确保供纸顺畅。

3)、左右挡板位置由丝杆带动电动调节。

4)、前挡板上下间隙位置手动同步调节。

5)、隔张送纸功能,可根据需要选择隔张送纸,保证较大规格纸板也能加工。抬纸、落纸采用气缸推动动作迅速、省力。

6)、主机采用变频控制,启动,运转平稳,可节能30%。

7)、与开槽部装有联锁控制开关,实现急停、停送或恢复送纸,正反转点动,各机组的相位点动,操作更人性化。

8)、后托纸架电动控制前后,加快设置速度。

9)、采用毛刷擦尘装置,可大量清除纸板表面上的纸屑等杂物,提高印刷质量。

2、送纸辊:

1)、送纸上辊采用外径¢150.57mm橡胶辊,弹性缓冲耐磨橡胶,减少压扁送入的纸板。进行动平衡校正,送纸平稳、准确可靠。

2)、下送纸辊采用外径¢155.43mm压花辊,镀硬铬、动平衡校正。

3)、送纸辊间隙采用双级自锁蜗轮箱调整,并配有手柄杆,重锤表显示刻度,  方便快捷,调整范围0---11mm

3、机台离合:

1)、按钮开关电动控制机台分离和组合,并附有自动报警装置,行进间持续响铃警示,确保作业人员安全。

2)、气压式联锁装置,锁定牢固,方便可靠。

3)、机台离合传动轴装有扭力限制器,过载时起到保护作用。

二、印刷部分

1、印刷辊

1、)外径为(外径¢408mm包括印版厚度7.2mm),钢件材质.表面研磨镀硬铬。

2)、优质钢制作、表面磨削、镀硬铬。静平衡校正,运转平稳.

3)、辊身水平方向和圆周方向刻制基准线,方便对版。

4)、棘轮固定式卷版轴挂版,设有左右两边锁紧装置,让挂版对位更快捷准确。

5)、安装脚踏开关控制装版滚筒正反转,方便换版。



2、压印辊

1、)外径为¢136mm

2、)钢管表面研磨、镀硬铬。

3、)动平衡校正,运转平稳。

4、)印刷压辊间隙采用双级自锁蜗轮箱调整,并配有手柄杆,重锤表显示刻度,  方便快捷,调整范围0—12mm。(内部设置微调盘,方便调整两辊的��行)

5.)印刷相位调整采用精密行星式装置,停机.开机均可任意调整。电动数字显示,也可输入所调尺寸数字控制自动调整。

3、金属网纹辊

1)选用优质钢材外径为¢189.43mm,钢管表面研磨,轧制网线,镀硬铬,动平衡校正消除离心力。(每组线数,可根据用户要求选配180-250线)

2、)网纹辊与印版间隙采用双级自锁蜗轮箱调整,并配有手柄杆,重锤表显示刻度,方便快捷,调整范围0---11mm

3.)网纹辊自动空转循环,使油墨不至于干枯,并自动清洗。

4、橡胶辊

1)外径为¢184.31mm。动平衡校正,消除离心力。

2、)钢管表面包裹耐磨橡胶、邵氏硬度60°±2°

3、)橡胶辊中高特殊研磨,传墨效果好。

4.)与网辊间隙采用双级自锁蜗轮箱调整,并配有手柄杆,重锤表显示刻度,   方便快捷,调整范围0---11mm。(内部设置微调盘,方便调整两辊的平行)

5、接纸上、下辊

1、)上辊:外径为86mm无缝钢管,表面研磨,镀硬铬。配有四个快速移动送纸环,避免传统顶压式固定装置破坏辊轴及操作上的极大不方便性。

2、)下辊:外径为¢136mm无缝钢管,表面研磨,镀硬铬。

3、)送纸辊间隙采用双级自锁蜗轮箱调整,并配有手柄杆,重锤表显示刻度,  方便快捷,调整范围0---11mm。(内部设置微调盘,方便调整两辊的平行)

7、油墨循环

1、)气压式隔膜泵,供墨稳定,操作保养简单。

2、)油墨滤网,过滤杂质。

三、开槽部分

1、分纸压线

1、)轴径为¢86mm无缝钢管,经研磨加工,表面镀硬铬,移动平稳。

2.)配备两组分纸刀座,适应多种纸板规格成型。修边刀、下缘刀采用合金钢材质,经热处理、研磨、刀口锋利、使用寿命长。

3、)压线轮间隙手动调整,调整范围为0---11mm

2、开槽刀座横移调整机构

1、)上刀轴径为¢156mm下刀轴径为¢156mm无缝钢管,经研磨加工镀硬铬、耐磨、移动平稳。

2、)开槽刀宽度7.0mm采用合金钢材经热处理后刃磨,锯齿形开槽刀硬度和韧性佳。

3、)开槽上下刀座间隙采用双级自锁蜗轮箱调整,并配有手柄杆,重锤表显示刻度,  方便快捷,调整范围0---11mm。(内部设置微调盘,方便调整两辊的平行)

4.)每个开槽刀盘有独立的电动机单独带动轴向移动,标尺指示。

5.)开槽刀盘带动底刀座、上下压线轮、压纸器联体同步移动,换单更方便快捷。

3、开槽相位调整机构

1、)采用精密行星齿轮装置。

2、)开槽相位采用电动数字显示或数字控制360°调整(运转、停止均可调整)

3、)单轴双刀开槽,箱高调整采用内齿电调结构,使润滑油不容易污染纸箱。并且箱高调整有电子防碰撞保护装置,不会损坏机器。

四、墙板、传动、齿轮

   墙板材质为优质铸铁HT250,壁厚50mm,采用大型加工中心制作加工,精度高。

主传动齿轮采用40Cr合金钢材质,经调质、剃齿、多道工序而成(厚度50mm),精度高、变形小、噪音低.耐磨度高.使用寿命长。

润滑采用双齿轮泵循环的方式,使齿轮润滑更充分。有效延长齿轮使用寿  命。并且平衡油位。
