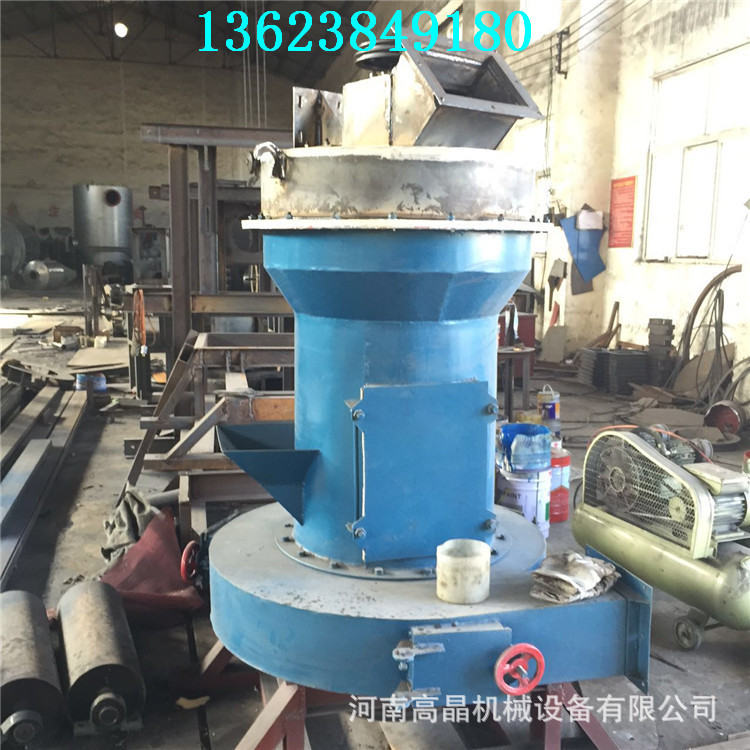

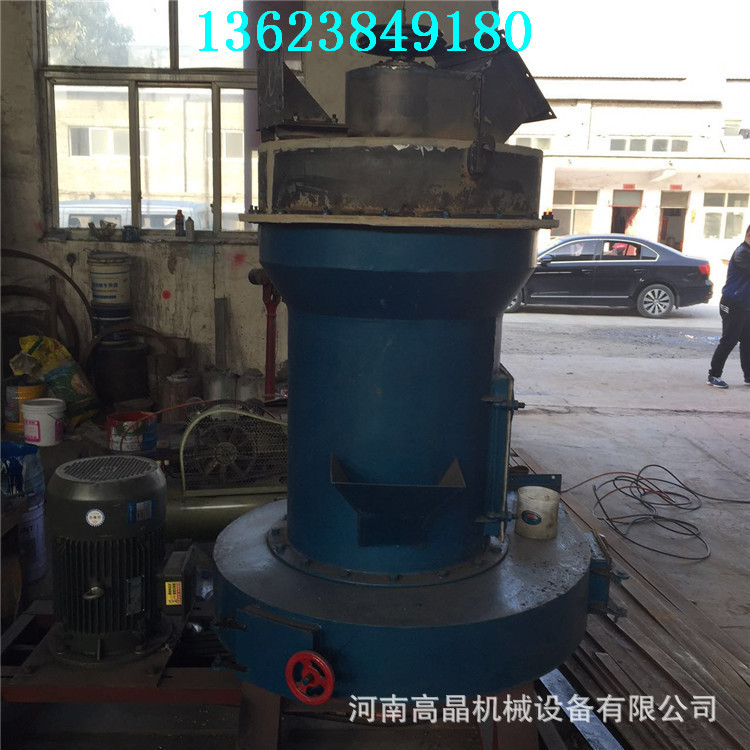

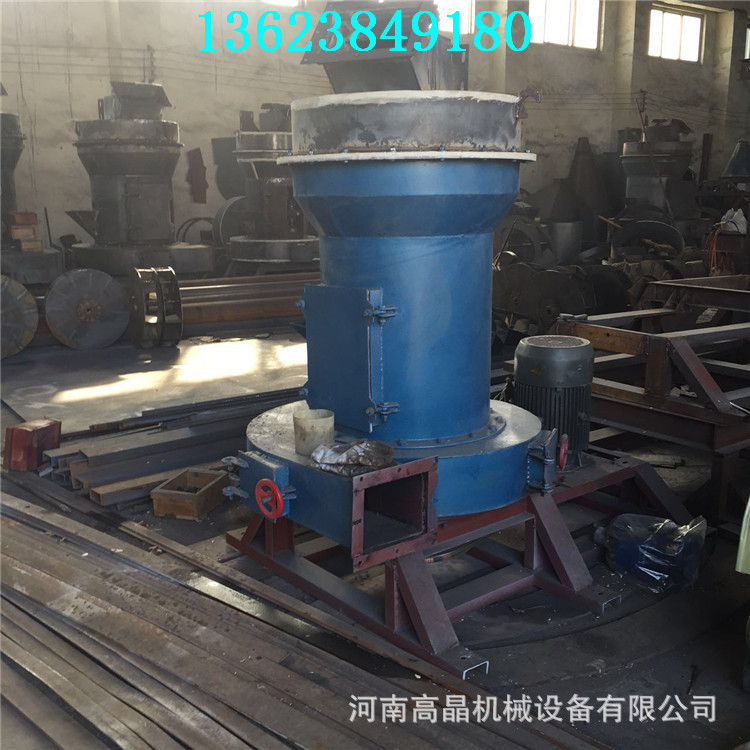

重钙雷蒙磨是我公司在多年研制磨粉设备的基础上,结合国外先进技术制造的一种高效磨粉设备,该机具有运转平稳、生产效率高、节能环保等优势。雷蒙磨粉机可针对各种方解石、滑石、大理石、石灰石、白云石、重晶石、活性炭、水泥、玻璃、保温材料等硬度不大于9.3级,湿度在6%以下的非易燃易爆的的多种物料、矿石等进行高细制粉加工,通过分析机及风机的共同作用,可满足不同用户的使用要求。
雷蒙磨粉机性能特点:
1、雷蒙磨粉机为立式结构,占地面积小,成套性强,不论是从原材料的粗加工还是输送或者制粉及最后的包装,都可自成一个独立的生产系统。
2、雷蒙磨粉机与其他磨粉机相比,通筛率更高,高达99%,是其他磨粉设备难以达到的。
3、雷蒙磨粉机主机对传统方式进行了改进,对主轴和梅花架进行了有利于稳定的结构改造,使其传动平稳,运转可靠。
4、雷蒙磨粉机主要部件均采用优质材料铸造,工艺精细,保证了整套雷蒙磨粉机设备的运行效率高,耐磨性能好。
5、电气系统采用集中控制,雷蒙磨粉机磨粉车间基本可实现无人作业,并且维修方便。
雷蒙磨工作原理

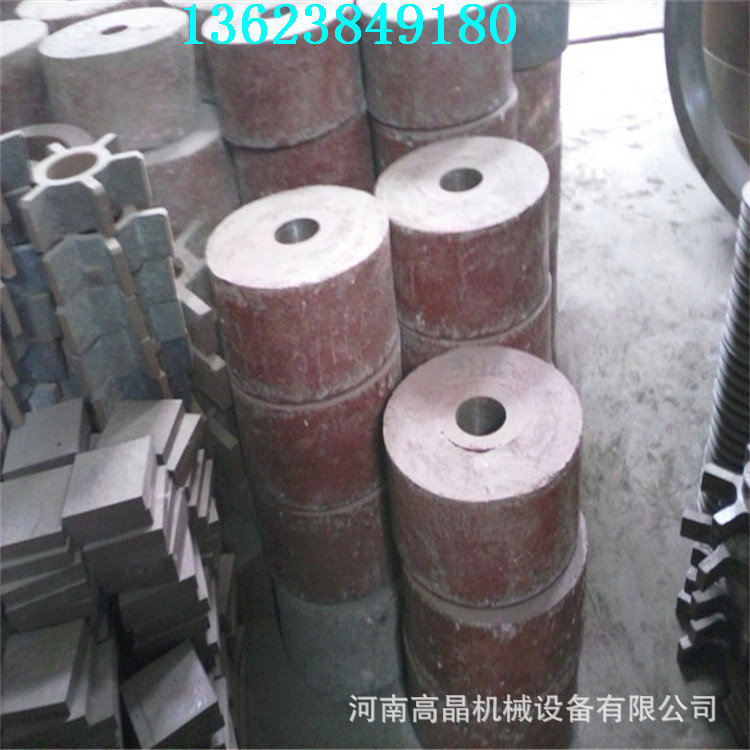

工作时,将需要粉碎的物料从雷蒙磨粉机机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时雷蒙磨粉机自转,由于旋转时离心力的作用,雷蒙磨粉机磨辊向外摆动,紧压于磨环,使铲刀铲起物料送到磨辊与磨环之间,因雷蒙磨粉机磨辊的滚动碾压而达到粉碎物料的目的。
风选过程:物料研磨后,风机将风吹入雷蒙磨粉机主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入雷蒙磨粉机研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经出粉口排出,即为成品。风流由大旋风收集器上端的回风管回入风机,风路是循环的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管道排出,进入布袋除尘器,进行净化处理。









型号 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 3R9916 |
最大进料粒度(mm) | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 20-25 |
成品粒度(目) | 40-400 |
班产量(T) | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 3-36 |
中心轴转度(r/min) | 280 | 195 | 160 | 162 | 162 | 160 | 160 |
磨环外径(mm) | 500 | 630 | 725 | 861 | 915 | 975 | 990 |
磨辊直径(mm) | 140 | 180 | 210 | 260 | 270 | 300 | 300 |
磨辊与磨环高(mm) | 100 | 150 | 150 | 150 | 150 | 160 | 160 |
主机电机(kw) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 30 |
风机电机(kw) | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 22 |
分析器电机(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
总功率(KW) | 14.1 | 20 | 28.2 | 39.2 | 42.7 | 54.2 | 54.2 |
型号 | 4R2715 | 4R3016 | 4R3216 | 4R3220 | 5R4119 | 5R4121 | 6R4427 |
最大进料粒度(mm) | 15-20 | 20-25 | 20-25 | 20-25 | 20-30 | 20-30 | 20-50 |
成品粒度(目) | 40-400 |
班产量(T) | 2-31 | 3-35 | 3-39 | 3.2-45 | 5-66 | 5.5-76 | 10-140 |
中心轴转度(r/min) | 162 | 160 | 140 | 140 | 103 | 103 | 82 |
磨环外径(mm) | 915 | 975 | 1073 | 1073 | 1400 | 1400 | 1750 |
磨辊直径(mm) | 270 | 300 | 320 | 320 | 410 | 410 | 420 |
磨辊与磨环高度(mm) | 150 | 160 | 160 | 200 | 190 | 210 | 270 |
主机电机(kw) | 22 | 30 | 37 | 37 | 75 | 75 | 132 |
风机电机(kw) | 18.5 | 22 | 30 | 30 | 75 | 75 | 132 |
分析器电机(kw) | 2.2 | 2.2 | 5.5 | 5.5 | 7.5 | 7.5 | 11 |
总功率(kw) | 42.7 | 54.2 | 72.5 | 72.5 | 157.5 | 157.5 | |
服务承诺:
售前服务:为您提供项目设计、工艺流程设计,适合您的机器设备选购方案的制定,根据您的特殊需求,设计制造产品,为您培训技术操作人员
售中服务:陪您一起完成对设备的验收,协助拟订施工方案和详细流程
售后服务:公司派技术人员到现场指导设备安装、调试现场及培训操作人员
产品质量: 易损件除外一年内质量保证!
