2D成型机参数

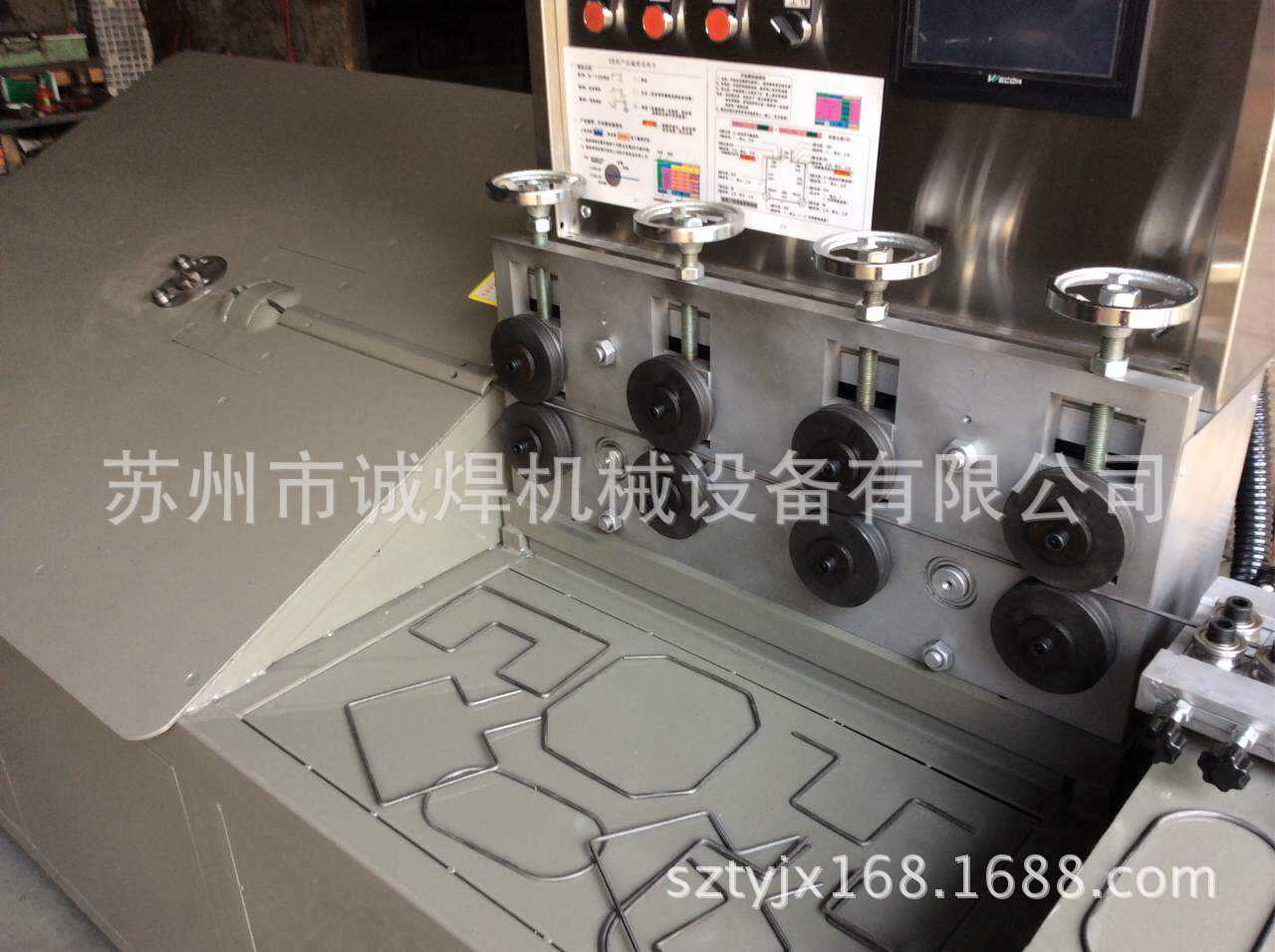

专业生产各类铁线成形机，本设备设计理念，以机器代替人工，无需调直材料、无需开模即可生产，您需要弯什么形状只要它是在一个平面上，我们的机器都可以满足您的要求，如需了解可与我们联系
适用于铁线、钢线、不锈钢线及有色金属线材（圆、方、扁线）、打（弯制）方、圆、六角、椭圆用不规则形状和各种平面扣类，各式挂钩等。我公司主要经营/生产打扣机、罐耳机、压线机、钩扣一次成形机、直线机 ， 是9年诚信通会员。 公司秉承“顾客至上，锐意进取”的经营理念，坚持“客户第一”的原则为广大客户提供优质的服务。
规格;铁线成型机 |
机种型号 | ZDJX-5 |
线径范围 | 铁线 | 2.5-5 mm | |
钢线 | 2.5-5mm | |
送线长度 | 按照用户设定 | |
弯折角度 | ± 0.02° | |
最大送线速度 | 按照100mm产品达50个\\min | |
最大弯折速度 | 2-5 turns / sec | |
定位准确度 | ± 0.5° | |
4轴使用效能 | 水平移动2.7KW;送线3.8KW; 转线2.7KW 切刀2.7KW; 内弯刀2.7KW; 外弯刀2.7KW |
安装电力 | 2.2KVA | | |
伺服电机 | 3*1kw | | |
机器材积 | 长 2300MM | | |
宽 1000MM | | |
高 1200MM | | |
机器重量 | 1100KG | | |
标准配备:送线架一个 |
(1) 送线轮 | 4pcs |
(2) 切刀+切刀固定座 | 1 SET |
(3) 旋转头 | 2PCS |
(4) 工具箱 |
选备配备: |
|
设备工作原理：
设备选用细分驱动器控制高精度步进电机���线，机械传动选用精密齿轮连接，永远保持不变的送线精度和送线速度；剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命；控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：
由精密步进电机驱动送线轮转动，用PLC与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机最高转速，杜绝了机械传动的冲击，绝对保证了实际传送铁线长度与理论计算长度一致；在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置；可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。
设备结构特点：
适合不同线径、分条料的铝线、铁线、铜线、不锈钢线卷成不同的圈径或不同弧线，长度误差小于1MM。通常用于铁线制品、风扇网圈、工艺品、灯罩等行业。
