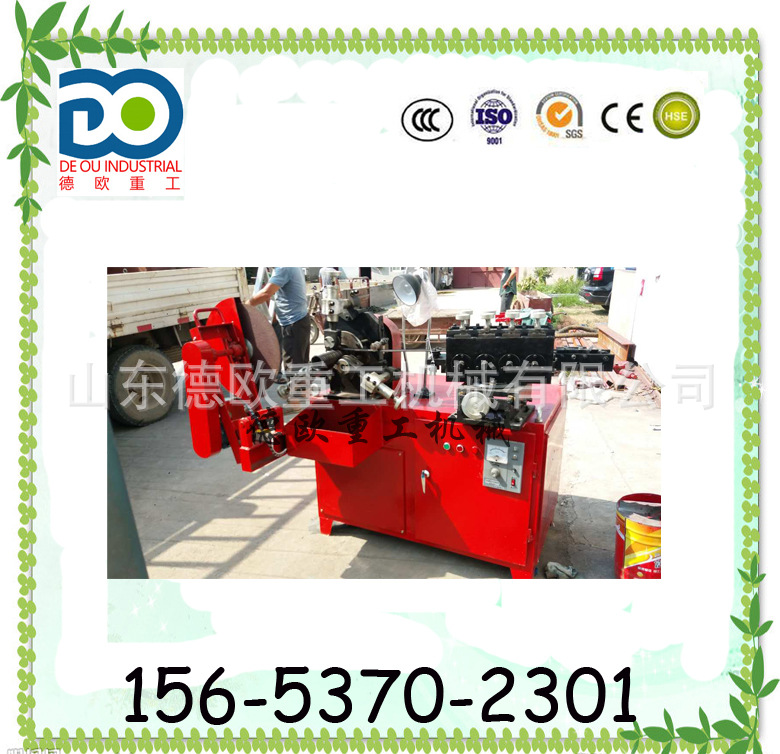

螺纹管成型机 卷波纹管机 多型号波纹管设备 pvc螺旋波纹管
卷波纹管机工作原理：
将0.23～0.4×36±0.5钢带进入含乳化油的水槽;在过导带架,控制钢带偏向;进入四组成形轧辊,压模成双波呈半圆(加强筋),左侧向上折,右侧向下折的形状;再缠绕于模头上,经翻边轮挤、压边轮压,使向上折和向下折边紧扣让直齿压花轮压痕,双边咬合后,经压紧轮压实即形成紧密相扣的波纹管。连续卷成延伸至达到合乎要求的长度,当管端接触行程开关时,主电机会自动停下;然后用切割机切断即完成一根管的制作。再起动主电机作下一根波纹管。
卷波纹管机主要技术参数:
1、 主电机型号YCT180-4A 功率:N=4kw
切割机功率:N=2.2kw 水泵功率:N=40w 水箱容量: 23升
2、 质量符合:JG/T3013-94(预应力混凝土用金属螺旋管)《中华人民共和国工业行业标准》
a、径向刚度≤0.2 ；b、抗拉伸荷载≥4500；c、抗集中荷载800N变形不大于0.2d。
3、 钢带规格:0.23～0.4×36±0.5; 波纹管螺距: 26.5~28.5mm
4、 产管速度:
Ф35～Ф58 8～10M/min Ф60～Ф85 7～9M/min
Ф90～Ф115 5～7M/min Ф120～Ф155 2～4M/min
Ф160～Ф205 1～2M/min Ф210～Ф305 1M/min
5、 制管内径:
Ф35～Ф135(标准型) Ф140～Ф305(特殊型)(需提前预定及预付定金)
6、 总质量: 450kg;
7、尺寸(mm): 1100×800×1360(长×宽×高)
钢带参数：
1、 钢带有黑色和镀锌的
2、 厚度规格：0.25mm，0.28mm，0.30mm，0.35mm
3、 重量：以100mm管为例
厚度 | 重量 |
0.25mm | 1吨 |
0.28mm | 1吨 |
0.30mm | 1吨 |
