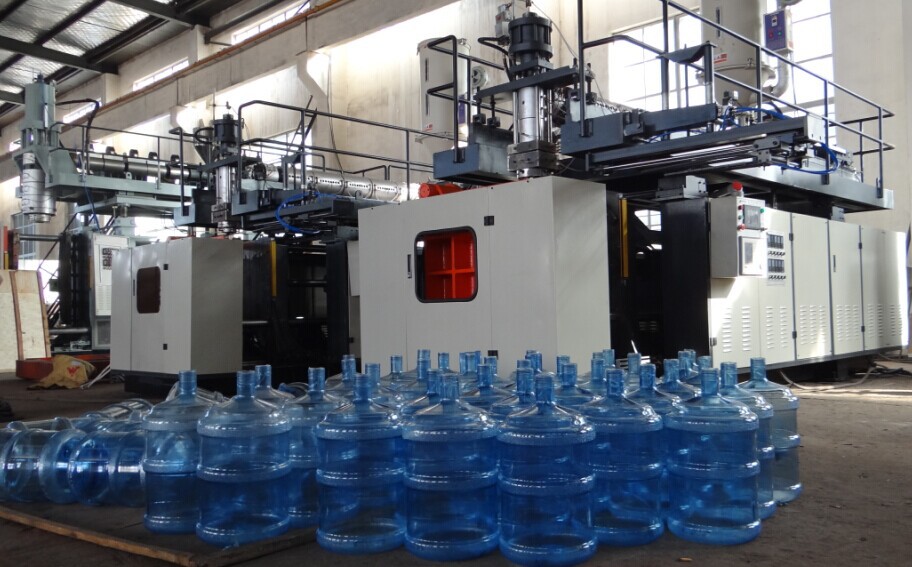

一、PC桶专用吹塑成型机
型号: LHB82PC G

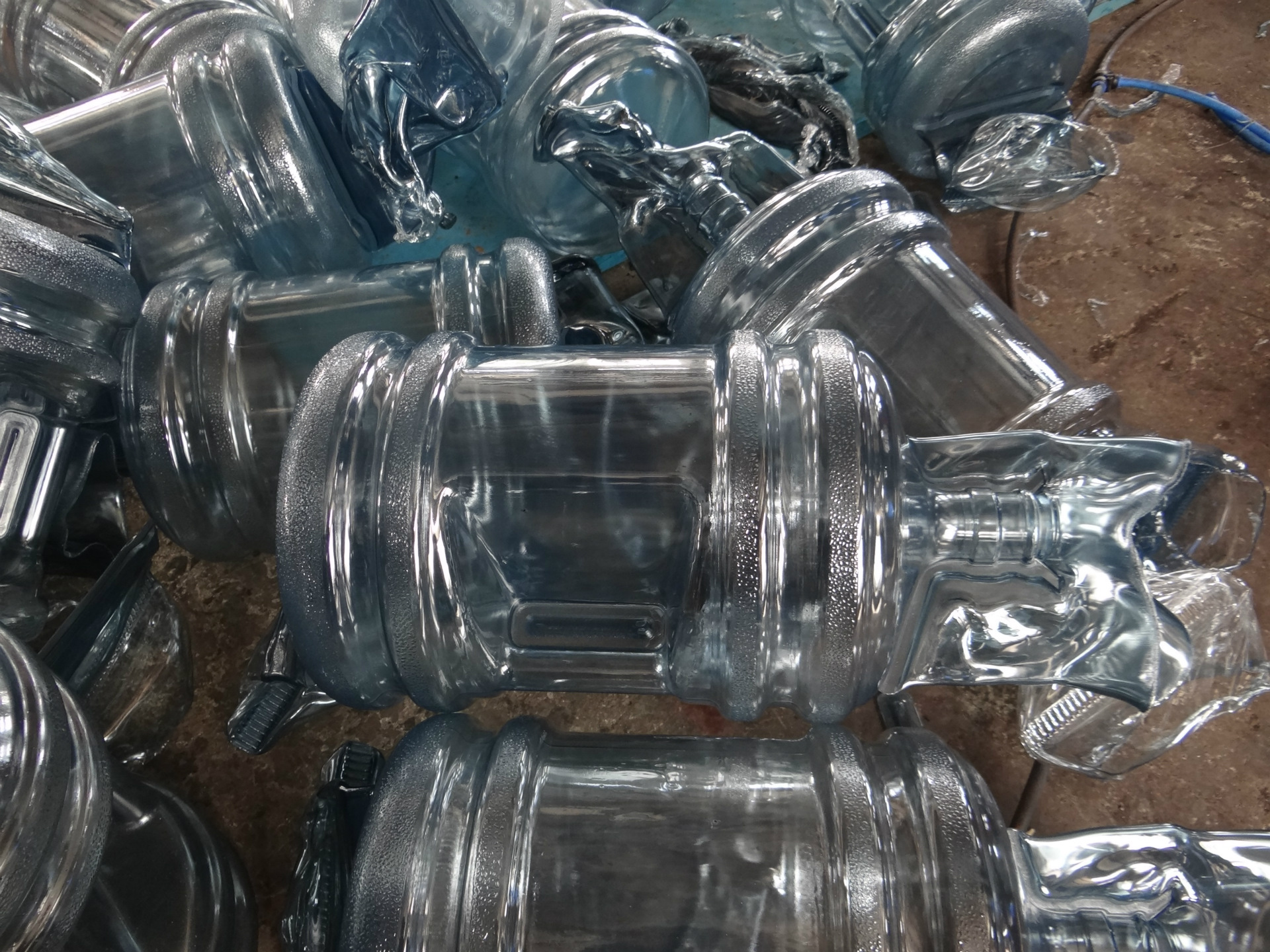

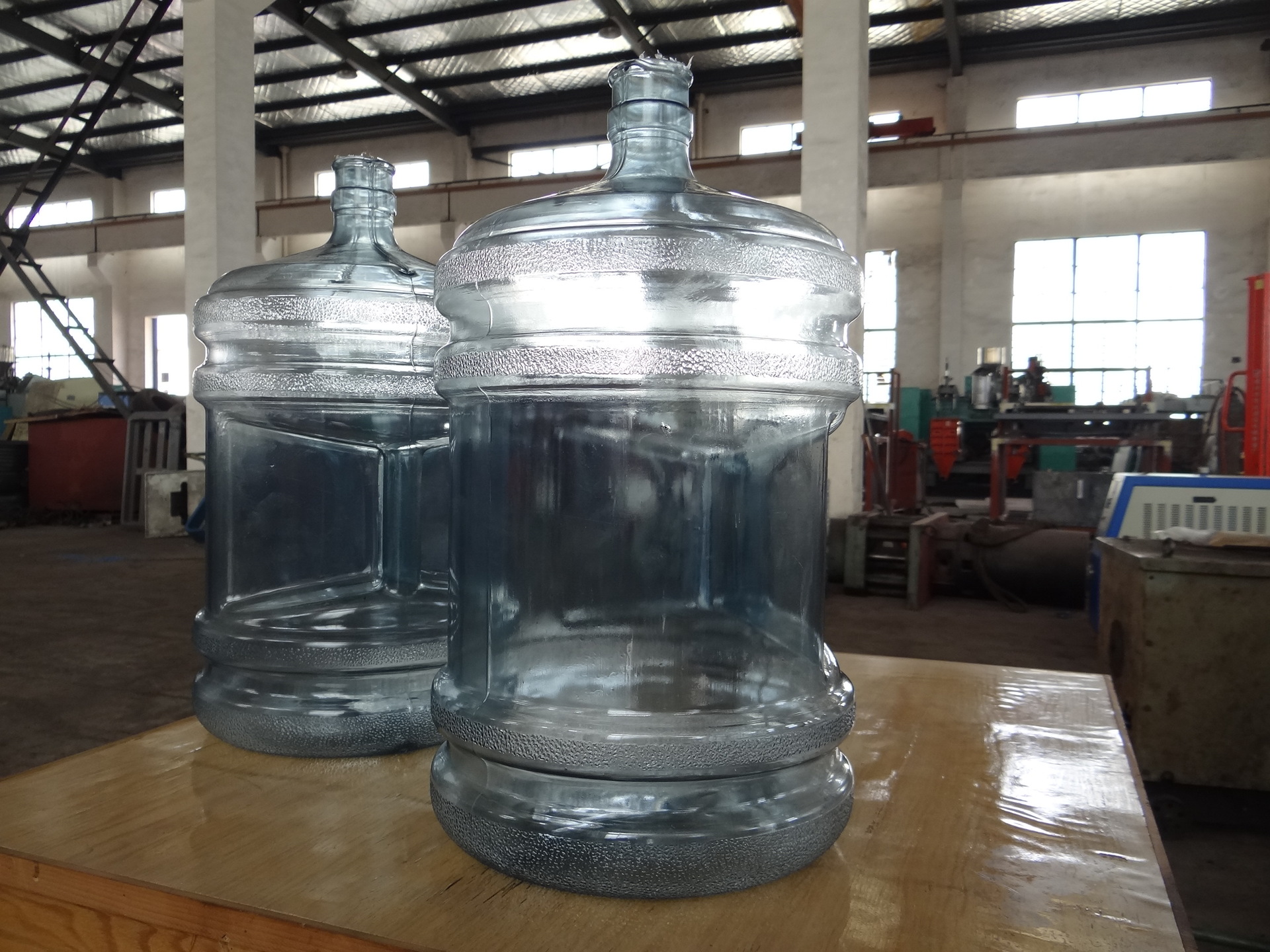

LHB82PC机是专业生产PC纯净水桶一次成型机种。同时也能生产≤Φ400mm以内PC灯罩等吹塑中空成型制品。 该机设计生产能力≥60只/小时。
二、主要技术参数及配置
参数
机型 Machine Model | unit | LHB82PC |
适用原料 material | | PC... |
最大制品容积 Max.Product volume | L | 5gallon（加仑） |
生产能力（空循环）Output(Cycle Time) | Pc/Hr | 600 |
机器外形尺寸（长×宽×高）machine dimension | m | 6.3×2.3×4.55 |
机器重量 total weight | t | 15 |
锁模力clamping force | kn | 215 |
模板间距 platen opening stroke | mm | 400-800 |
模板尺寸platen dimension | mm | 800*800 |
最大模具尺寸（宽×高）max.mould dimension(W×H) | mm | 550×650 |
冷却水压力cooling water pressure | Mpa | 0.3 |
冷却水消耗量cooling water consumption | L/min | 150 |
气源压力blowing pressure | Mpa | 1.2 |
气源排量air consumption | m3/min | 1 |
螺杆直径screw diameter | mm | 82 |
螺杆长径比screw L/D ratio | L/D | 38 |
HDPE最大挤出量塑化能力output of HDPE | Kg/hr | 160 |
螺杆加热段数number of screw heating zone | zone | 8 |
螺杆加热功率screw heating power | kw | 16.7 |
挤出电机功率extruder motor power | kw | |
模头加热段数number of die heating zone | zone | 4 |
模头加热功率power of die heating | kw | 4.1 |
挤出口最大直径max.die diameter | mm | 160 |
油泵电机功率oil pump driving power | kw | 37-45 |
储料缸容积accumulator capacity | L | 1.9 |
挤出系统：
采用日本三菱PLC模块化温度自行控制驱动采用变频器，电机组调速，从而达到 理想出料效果。
最大总功率：70KW（主机 37KW 平均能耗 35KW）
注塑
系统
螺杆直径：直径Φ82mm 长径比L:D=38:1 它为特殊设计高效塑化排气螺杆。
材 质：优质氮化钢38CrMOALA表面氮化处理，硬度HV≥800，脆性≤2级。
螺杆转速：无级变速
塑化能力：160kg/hr
温度控制：日本三菱PLC温度控制模块
加热方式：铸铝加热器外加保温隔热层及不锈钢护罩，精度1%，温度精度±0.5℃
加热段数：8段
冷却方式：强制风冷，风机6只
进 料 段：循环水冷却
3． 模头系统
整体结构形式：中心进料先进先出结构，换色换料，快捷方便。
加热方式：采用不锈钢加热圈，温度精度±1%。
加热段数：4段 加热功率： 3Φ 16.7 KW
模头材质：用多种特殊氮化钢加工，内部镀铬镜面处理。
模芯模套尺寸：视具体制品而定，随机配一套。

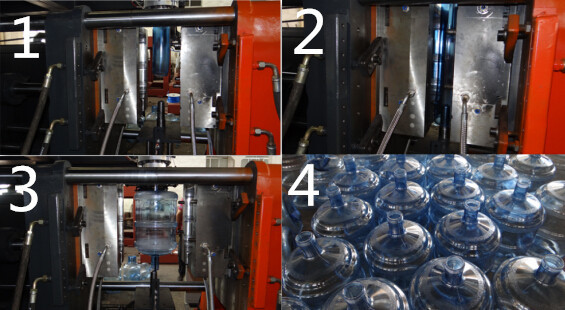

4、 开合模移模机构
型式：斜拉杆双向同步单油缸开合模中心锁模机构，并由滚珠直线导轨全程定位，轻松、精度高，全程定位，确保制品质量稳定。
锁模力：215KN
模板间距：350～780（mm）
最大口模直径：250mm
模具最大尺寸：宽×高=550×650（mm）
5、 液压系统
负载自适应液系统，台湾久冈液压阀，中外合资油泵、油缸、比例阀控制回路，具有明显的节能、快速、平稳等特点。与同类产品相比，油温低、能耗少（有关具体内容欢迎客户前来与我公司专业技术人员进行技术交流）。
6、 气路及吹气系统
双套过滤稳压调整，稳定可靠，吹气系统为亚德客气动元件，能上下、左右、前后调整方便。

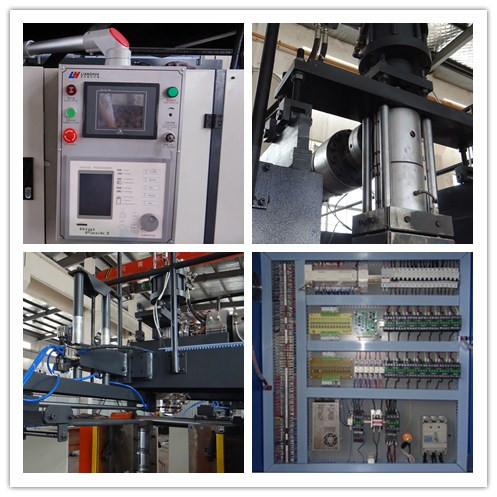

7、 控制系统特点
本机是计算机优化设计，全自动、高速度的机、电、液一体化中型中空吹塑成型设备。电控采用日本三菱高性能的模块式PLC控制器+人机界面控制系统，韩国LG变频器，所有工艺设定（手动、自动、选定、温度、工艺时间、压力、功能选择、塑化产量、周期时间、累计产量等）改变、检索、监控、故障诊断等功能均在触摸屏上实现。整机操作、维修极为方便。
三、付款方式
在供需双方议定签订合同后一周内，客户先支付定金30%，剩下70%在客户到供方工厂验收机器合格后全额支付。
四、交货日期
双方确认合同中所有条款且供方在收到需方预付款后在 55天内交货
五、培训
供方免费为需方培训操作人员2名(在供方工厂培训),时间一周.食宿自理

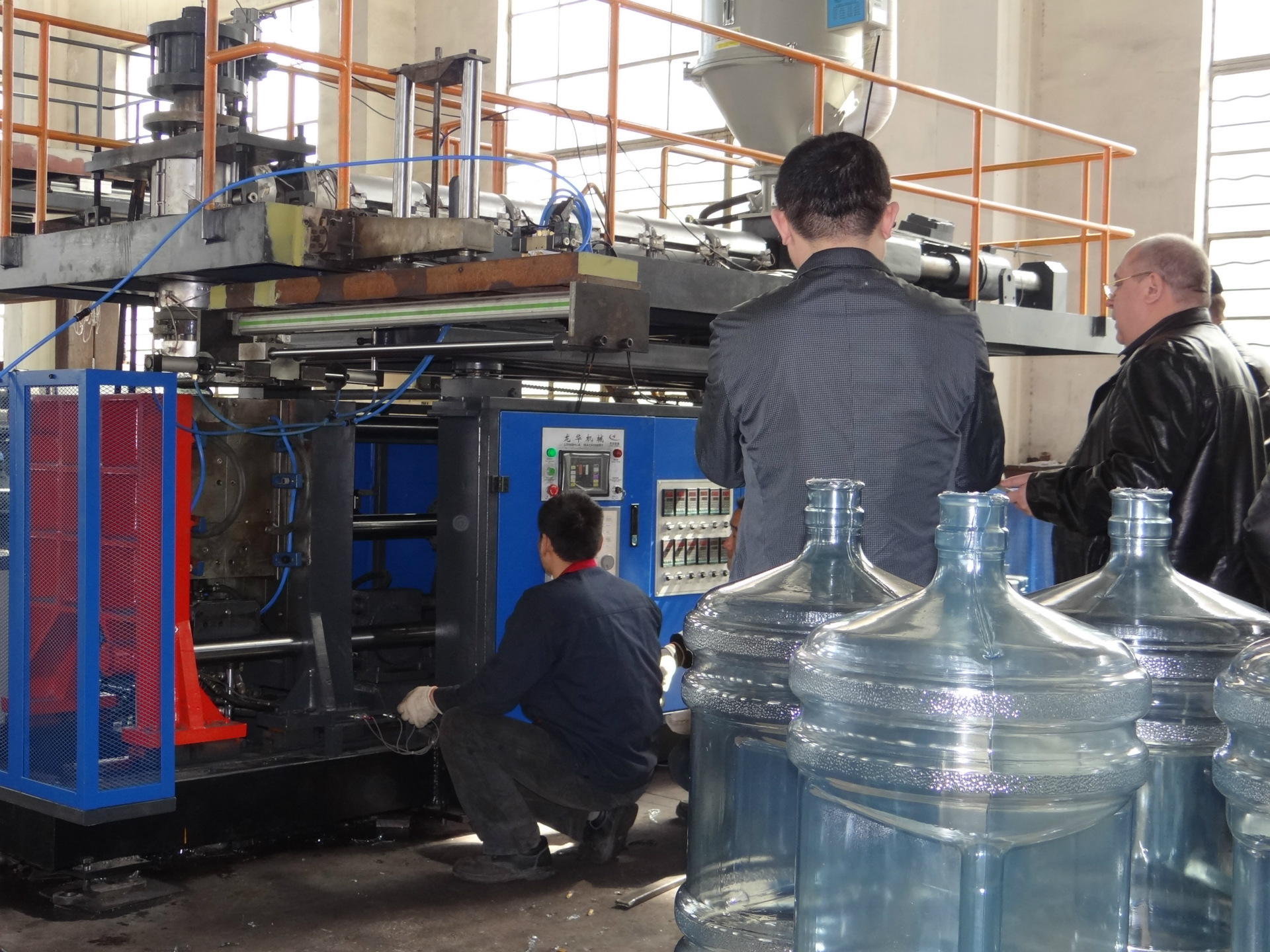

六、安装调试
设备运抵需方后,吊装就位并配置好水电气等基础设施后通知供方,由供方派人前往调试至正常运行.
供方的设备调试人员的办理出国签证时，需方需协助供方。供方的设备调试人员的出国的往返机票
由需方联系,国外客户将机票费付给供方。调试人员在国外期间的食、宿、行及保险由需方的国外客
户办理承付，另外每人每天的补贴由国外客户直接付给供方。（每人每天USD100.00）。供方不承担以上
任何费用，本合同的货款也不包括以上费用。
能源要求:
电源：三相四线制，380V，50Hz
压缩空气：11KW，压力6Kg/cm²，流量0.4m³/min（具体根据制品要求选择）
水：冷却水压力 2Kg/cm²，流量1m³/min
七、质量保证
设备保修期一年免费,终身维修.各种保护功能，能保证你即使是误操作也不易损坏机器；自动故障检测
功能，能准确的检测故障并报警显示，给你指引维修路径，方便你的检修，使你准确的找到故障。
保修期内设备属制造本身质量引起的问题,零部件的更换,必须以旧换新,请用户全力配合.一年后
更换零部件,供方按成本价收取.
八、 机器外形尺寸： 长×宽×高=3.8×2.3×3.6(m)
九、 机器重量： ≈15T
