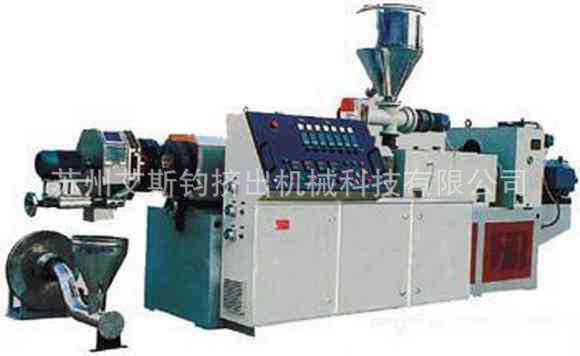

SJSZ65/132双螺杆造粒机 1)、机架
采用型钢及板材焊接而成,并经回应力处理,有较高的钢性,变形小。
2)、齿轮箱
产品设计采用ZBJ19009-88所规定的技术规范,齿轮和轴类零件采用高强度合金钢材质,齿轮精度GB10095-88,6级,齿面硬度HRC-6,在输出轴端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效率高。
A.输入功率:37KW
B.采用硬齿面磨削齿轮,低噪高寿,运行可靠
C.油浸润滑系统
3)、料筒及螺杆
A. 料筒及螺杆材料均为38CrMoAlA优质氮化钢
B. 氮化层深度:0.4-0.7mm,氮化硬度:螺杆780HV,料筒850HV
C. 螺杆直径:65mm
D. 螺杆长度:1430mm
E. 螺杆转速:0～37rpm
4)、加热系统(加热器)
A.机筒采用4组加热器(一区陶瓷加热，后三区铸铝加热)，机头另备4区加热器
B.加热电源:3-AC3800V,50HZ,
C.加热器外覆不锈钢安全罩
5)、冷却装置
A.机筒用3组离心风机冷却，320W/区
B.风机电源:3-AC380V,50HZ,
6)、主电机
A.电机功率:37KW
B.电机与主机一体安装
C.电源:3-AC3800V,50HZ,
D.电机同步转速 1500rpm
7)、定量加料装置及料斗:
A.不锈钢圆形料斗,
B.定量加料方式:螺杆式定量加料
C.定量加料调速方式：1.1Kw变频调速
8)、机头联接法兰:
A.锻45#钢精加工内衬镀硬铬而成,与机头内六角螺栓联接
B.表面发黑处理
9)、电气控制柜:
A. 电源:3-AC380V,50HZ
B.变频调速器: 丹弗斯集团海利普变频器或客户指定品牌
C.温度控制:8区,数字式温控仪
D.独立电控柜
(二)、哈佛式手动快速换网热切造粒机头
b.过滤板锁紧方式：绞链哈佛式锁紧
c.单次熟练换网时间:60秒
d.出料板孔直径:2.8mm
e.切粒电机功率:1.1kw
(三).不锈钢三级冷却风送装置
a.第一级料仓直径:500mm
b.第二级料仓直径:500mm
c.第三级料仓（配有放料阀）直径:700mm
d.不锈钢风管直径:110mm
e.高压风机电机功率:2.2Kw
f.粒料最终冷却温度;20—55摄氏度
