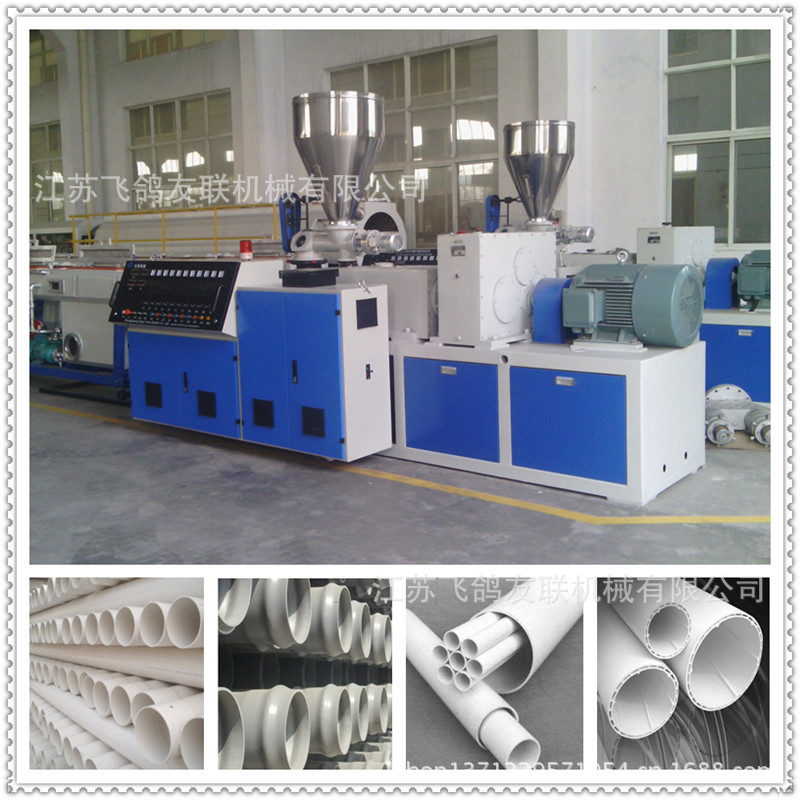

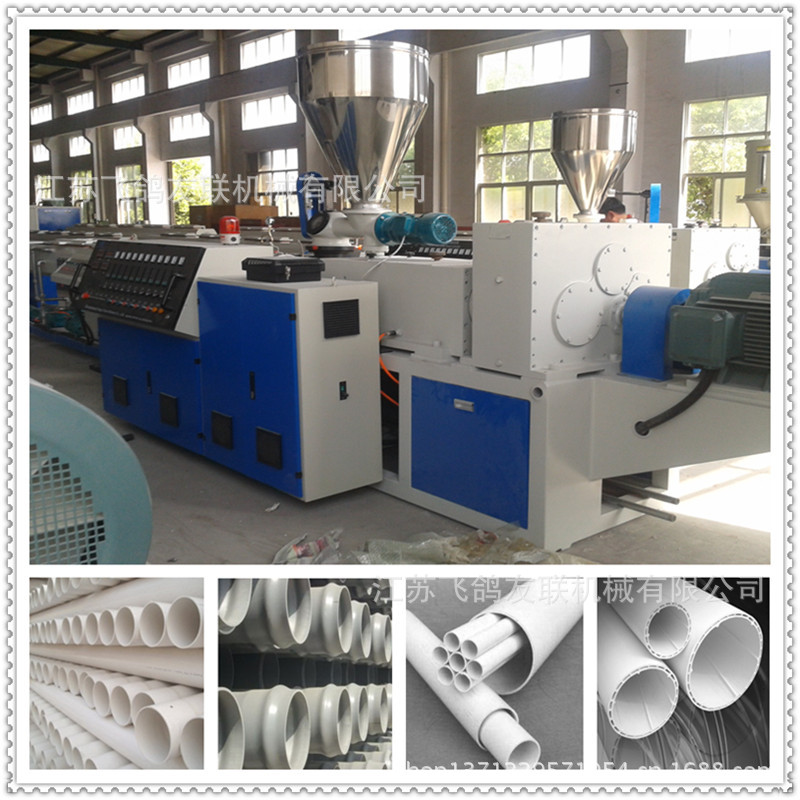

塑料管材生产线主要用于生产农用给排水、建筑给排水、电力、通信线缆敷设等方面和各种管径、壁厚的塑料PVC管材。该机组由锥形双螺杆挤出机、真空定型台、牵引机、切割机、翻料架等组成。螺杆挤出机及牵引机采用交流变频调速装置，真空泵及牵引电机均采用优质产品。牵引机有二爪、三爪等牵引方式。可选用锯片切割式或行星切割式，另带计长仪及增厚装置，机组性能可靠、生产效率高。
序号
产品
数量
1
ZJF300塑料粉末加料机
1台
2
SJZ51/105锥形双螺杆挤出机
3
PVC管材挤出模具
1套
4
真空定型箱
5
牵引机
6
抬刀切割机
7
堆放架
一、 ZJF300塑料粉末加料机
额定输送量
300kg/h
弹簧直径
Φ36mm
送料管及弹簧长度
4米
储料箱容量
150kg
电机功率
1.1KW
二、 SJZ51/105锥形双螺杆挤出机
螺杆、机筒
材料38CrMoAlA,渗氮表面镀硬铬，
渗氮层深度0.5～0.7mm，表面硬度800～900HV
螺杆直径
Φ51/105mm
螺杆有效工作长度
1070mm
螺杆转速
1～40rpm
主电机功率
18.5KW
主电机调速
18.5KW海利谱变频器
强制喂料电机功率
0.75KW
强制喂料电机调速
0.75KW海利谱变频器
机筒加热
铸铝加热器，带有冷却风机
机筒加热功率
12KW
生产能力
80～120kg/h
主要电器
日本欧姆龙温控表，德力西接触器,上海天逸按钮，苏州铨盛数显表
三、 PVC管材挤出模具
模具规格（mm）
Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ90、Φ110mm
四、 真空定型箱
真空箱长度
6米
箱体
采用3mm不锈钢板
真空泵
4KW×1台（宁波方力）
水泵
4KW×2台（宁波方力）
真空箱前后移动
0.75KW摆线针轮减速电机，可调距离800mm
上下、左右调节
手动调节
箱体水箱挡板材料：不锈钢
电磁阀控制水温，控制进出水
五、 牵引机
牵引架长度
1800mm
牵引电机功率
1.5KW×2台
牵引调速
采用3.7KW海利谱变频器
牵引速度
0.2～5米/分
上牵引架压紧
气动
六、 切割机
切割管材直径
Φ50mm, Φ63mm, Φ75mm,Φ90mm, Φ110mm
锯片直径
Φ350mm(优质合金钢)
2.2KW
锯架纵向随动行程
500mm
七、 堆放架
堆放架长度
5米
翻板
采用1.5mm不锈钢板
翻料方式
气动翻料，带行程开关安装座，用以提供定长切割信号
