BZD型-定柱式悬臂起重机 BZD type column cantilever crane 产品说明 Product Description 柱式旋臂起重机是CD1、MD1型电动葫芦及龙辉起重手拉葫芦配套使用的一种小型起重机械。葫芦沿工字钢作直线运动和旋臂作旋转运动。该系列产品有BZ型、BZA型、BZB型、BZC型、BZY型及Bx型墙式吊。 龙辉起重BZ型悬臂型起重机，结构简单，合理，高效。用途广泛。 | 型号 | BZD 0.5t | BZD 1t | BZD 2t | BZD 3t | BZD 5t | | 额定起重量 | t | 0.5 | 1 | 2 | 3 | 5 | | 最大起升高度h | m | 3 | 3 | 4 | 4 | 4 | | 最大水平行程L2 | m | 4 | 4 | 2.3 | 3.5 | 3.3 | | 最大回转半径R | m | 5 | 3.3 | 4.5 | | 最大倾复力矩M | t/m | 3 | 5.2 | 8.5 | 12.2 | 18.8 | | 回转角度 | | 360° | | 提高速度 | 常速 | M/min | 7 | | 慢速 | M/min | 2 | | 水平运行速度 | M/min | 20 | | 回转角速度 | r/min | 1 | 0.73 | 0.7 | 0.9 | 0.6 | | 自重 | kg | 800 | 150 | 1350 | 3500 | 4300 | | 电源 | V/Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | | 工作制度 | | A3 | A3 | A3 | A3 | A3 | | 电动葫芦型式 | | CD1 | CD1 | CD1 | CD1 | CD1 |
| 型号 | BZD 0.5t | BZD 1t | BZD 2t | BZD 3t | BZD 5t | Load
| t | 0.5 | 1 | 2 | 3 | 5 | | lifting height | m | 3 | 3 | 4 | 4 | 4 | | Horizontal stroke L2 | m | 4 | 4 | 2.3 | 3.5 | 3.3 | | Maximum turning radius R | m | 5 | 3.3 | 4.5 | | The most upsetting moment M | t/m | 3 | 5.2 | 8.5 | 12.2 | 18.8 | | rotation angle | | 360° | | raise speed | normal
| M/min | 7 | Slow
| M/min | 2 | | Horizontal speed | M/min | 20 | | Rotary angular velocity | r/min | 1 | 0.73 | 0.7 | 0.9 | 0.6 | | dead load | kg | 800 | 150 | 1350 | 3500 | 4300 | | power source | V/Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | | working system | | A3 | A3 | A3 | A3 | A3 | electric hoist | | CD1 | CD1 | CD1 | CD1 | CD1 |
Product Description Pillar jib crane is which CD1, MD1 electric hoist and a portal at lung fai up heavy hand chain hoist supporting the use of a small hoisting machinery.Gourd make linear movement along the beams and the arms as a rotation movement.This series of products have BZ type, BZA type, BZB, BZC, BZY type and Bx type of wall hanging.
Portal at lung fai lifting BZ type cantilever type crane, the structure is simple, reasonable and efficient.Wide range of USES. 龙辉起重旋臂起重机 是近年发展起来的中小型起重装备，结构独特，安全可靠，具备高效、节能、省时省力、灵活等特点，三维空得内随意操作，在段距、密集性调运的场合，比其它常规性吊运设备更显示其优越性。广泛用于各种行业的不同场所。旋臂起重机工作强度为轻型，起重机由立柱，回转臂回转驱动装置及电动葫芦组成，立柱下
端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动旋臂回转，电动葫芦在旋臂工字钢上作左右直线运行，并起吊重物。起重机旋臂为空心型钢结构，自重轻，跨度大，起重量大，经济耐用。内置式行旋臂吊MODE型走机构，采用带滚动轴承的特种工程塑料走轮，摩擦力小，行走轻快;结构尺寸小，特别有利于提高吊钩行程。
旋臂起重机是为适应现代化生产而制作的新一代轻型吊装设备，配合了可靠性高的环链电动葫芦尤其适用于短距离，使用频繁，密集性吊运作业，具有高效、节能、省事、占地面积小，易于操作与维修等特点。

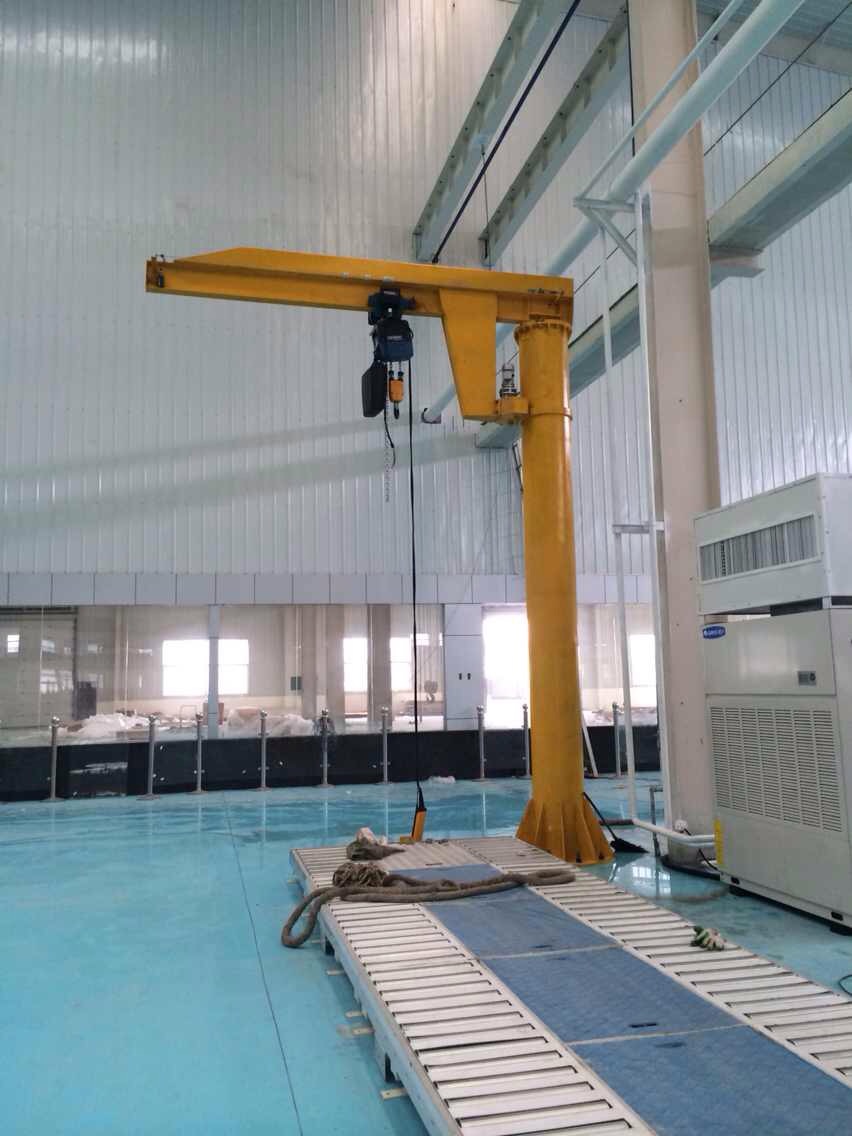

1、定柱式旋臂起重机
定柱式旋臂起重机又称立柱式旋臂起重机，起重量在125Kg-5000Kg，是凯力起重自行研制的产品，可以根据客户需求设计定制的专用起重设备。
立柱式旋臂吊具有结构新颖、合理、简单、操作方便、回转灵活、作业空间大等优点，是节能高效的物料吊运设备，可广泛适用于厂矿、车间的生产线、装配线和机床的上、下工作及仓库、码头等场合的重物吊运。定柱式旋臂吊根据其旋臂所使用型钢的不同可以分为：BZD型和BZD-JKBK型。
2、移动式旋臂起重机
该机更具灵活机动、适应性广等特点，是高效自动生产线上必备的单独应急吊装设备，有了它能确保生产线畅通无阻。凯力起重生产的EBZ型移动式电动旋臂吊，该产品具有灵活机动、适应性广等特点，起重量125KG到500KG。
3、墙壁式旋臂起重机
墙壁式旋臂起重机又称墙壁吊，壁柱式旋臂��重机。可分为：BX型墙壁式旋臂吊 和BX-JKBK型墙壁式旋臂吊起重量125KG到3000KG。起升高度为3米。
4、壁行式旋臂起重机
壁行式旋臂起重机又称壁行吊，是在壁柱式旋臂起重机的基础上研制的一种新型物料吊运设备。该机行走道轨安装在厂房的水泥柱上，沿着道轨可做纵向运动，同时电动葫芦又可完成沿选旋臂的横向运动以及垂直方向的起吊。该机极大的扩展了作业范围，更为有效的利用了厂房空间，使用效果更加理想。起重量1000KG到5000KG，起升高度可客户自定义。
5、曲臂式旋臂起重机
曲臂式旋臂起重机又称曲臂吊，具有结构新颖、伸屈自如、操作灵便、高效节能的特点。操作时，按动电钮将载重物吊起，利用横梁的弯曲和旋转运动，在控制工作区域内避让物体，使工作区域最大化。用手轻轻推拉，便可达到作业区域的任一位置。曲臂吊适用于机械制造、铁路、化工、轻工等行业的生产或维修场合，特别在设备稠密、短距离吊运、作业频繁的生产线上应用本产品更能提高生产效率。起重量125KG到500KG。
6、双臂式旋臂起重机
又称双臂吊、双旋臂吊旋臂起重机。一种可以移动的铲车起重机，用于将笨重货物装入敞顶集装箱。旋臂为安在铲车上的，通常带有吊钩的很长的起重臂。按构造分，有立柱式旋臂起重机和壁式旋臂起重机。龙辉起重旋臂起重机是参照西德引进设备研制的新产品根据用户需要设计的专用起重设备。龙辉起重具有结构新颖、合理、简单、操作使用方便、回转灵活、作业空间大等优点，是节能高效的物料吊运装备。龙辉起重可广泛利用于厂矿、车间的生产线、装配线和机床的上下工件及仓库、码头等场合的重物吊运。本机由立柱、回转旋臂及环链电动葫芦等组成。立柱下端固定于混泥土基础上，旋臂回转，可根据用户需求进行回转。回转部分分为手动和电动回转(摆线针轮减速剂安装与上托板或者下托板上带动转管旋臂回转)。龙辉起重环链电动葫芦安装在旋臂轨道上，用于起吊重物。
在操作旋臂起重机时，应遵守所有有关起重机使用和操作的国家安全技术规范。为确保安全，避免损坏设备，并请遵守以下安全操作事宜。不允许使用旋臂起重机运送人员。不准在人员上方吊运载重。不准斜拉或拖吊载荷。不准超载使用。避免在正常作业时起升吊钩冲撞限位开关。龙辉起重其他重要的操作提示：载荷吊具必须采用柔性连接方式吊挂在小车上。刚性连接方式会产生不能控制的力，最终导致疲劳断裂。载重时不准拉动手电门，旋臂手动旋转时，只能拉动吊钩，不允许拉动手电门与电缆线。龙辉起重旋臂起重机上紧固件使用6个月应检查紧固一次。 龙辉起重有限元分析 中华人民共和国特种设备制造许可证 Manufacture License of Special Equipment People's Republic of China ![中华人民共和国特种设备制造许可证]() ![]()
