QTZ500主要技术性能与配置参数
序号 | QTZ500塔机技术参数 |
一 | 施工要求 |
1 | 起重力矩 | 500 |
2 | 最大工作幅度m | 80 |
4 | 最大起重量t | 25 |
5 | 端点起重量t | 3.0(a=4) |
6 | 起吊高度m | 77 |
7 | 单向最大回转角度° | 540 |
8 | 起升速度m/min | 0～102(变频无级调速) |
9 | 变幅速度m/min | 0～100(变频无级调速) |
10 | 回转速度r/min | 0～0.7(变频无级调速) |
11 | 总功率(kw) | 134 |
12 | 工作电源 | 380V/50HZ |
二 | 基本配置 |
1 | 塔节 | 2.45m×2.45m×5m | 片式、可拆 |
2 | 起升机构 | 工作级别 | M5 |
4 | 电动机 | 型号 | YZPF280S2-4 |
5 | 功率KW | 90 |
7 | 生产厂家 | 江西特种电机股份有限公司 |
8 | 减速机 | 型号、型式 | B35H09A |
9 | 速比 | 1:44.202 |
10 | 生产厂家 | 德国弗兰德 |
11 | 卷扬机 | 卷筒直径mm | Ф860 |
12 | 钢丝绳型号 | 35W×7-20-1670 |
13 | 钢丝绳（直径×长度） | φ20×610m |
14 | 钢丝绳拉力（t） | 4.3 |
15 | 钢丝绳生产厂家 | 江苏良友/无锡赛福天 |
16 | 制动 器 | 型号、型式 | YTD800-60.RL |
17 | 推力N | 800 |
18 | 生产厂家 | 江西华伍 |
20 | 变幅机构 | 工作级别 | M4 |
21 | 电动机 | 型号 | YTLEJ132L-185-4H |
22 | 堵转力矩Nm | 185 |
23 | 功率KW | 11 |
24 | 生产厂家 | 四川力源 |
25 | 减速机 | 型号、型式 | 11DFV10T |
26 | 速比 | 1:33.6 |
27 | 生产厂家 | 四川久和 |
28 | 卷扬机 | 卷筒直径mm | φ460 |
29 | 钢丝绳型号 | 4V×39S+5FC-11-1770 |
30 | 钢丝绳（直径×长度） | Ф11×250m |
31 | 钢丝绳拉力（t） | 1.4 |
32 | 钢丝绳生产厂家 | 江苏良友/无锡赛福天 |
33 | 制动 器 | 型号、型式 | 电机尾部带 |
34 | 制动力矩Nm | 40 |
36 | 生产厂家 | 四川力源 |
37 | 回转机构 | 工作级别 | M4 |
38 | 电动机 | 型号 | YLEWF132L-4 |
39 | 数量×堵转力矩Nm | 3×185 |
40 | 转数rpm | 1250/1500 |
41 | 生产厂家 | 四川力源 |
47 | 减速机 | 型号、型式 | JH02B |
48 | 速比 | 1:163 |
49 | 生产厂家 | 四川久和 |
50 | 制动 器 | 型号、型式 | 电机尾部带 |
51 | 制动力矩Nm | 40 |
52 | 生产厂家 | 上海宝达/四川力源 |
53 | 顶升机构 | 电机 | 型号 | Y160M-4 |
54 | 功率 | 11KW |
55 | 转速 | 1460 r/min |
56 | 生产厂家 | 湖南金龙 |
57 | 油缸 | 图号 | YG250A |
58 | 生产厂家 | 湖南协力 |
59 | 结构部分 | 主要结构件材料 | Q345B/QST500 |
60 | 抗风压 | 安全工作风压N/㎡ | 150 |
61 | 最大工作风压N/㎡ | 250 |
62 | 最大非工作状态风压N/㎡ | 1300 |
63 | 安全装置 | 力矩 限制器 | 型号 | BWL-D5/ AXQ-Ⅱ |
64 | 生产厂家 | 江西飞达/青岛元大 |
65 | 起重量 限制器 | 型号 | MSWL-20 |
66 | 生产厂家 | 唐山燕峰 |
67 | 起升 限位器 | 型号 | DXZ-4/8W（1：660） |
68 | 生产厂家 | 贵阳电控/江西飞达 |
69 | 变幅 限位器 | 型号 | DXZ（1：78） |
70 | 生产厂家 | 贵阳电控/江西飞达 |
71 | 回转 限位器 | 型号 | DXZ-4/3（1：46） |
72 | 生产厂家 | 贵阳电控/江西飞达 |
73 | 安全监控系统 | 型号 | CXT-30P/300I |
生产厂家 | 成都新泰/自制 |
74 | 其他配置 | 风速仪、断绳断轴保护、 日本安川变频器、施耐德电器元件、 |

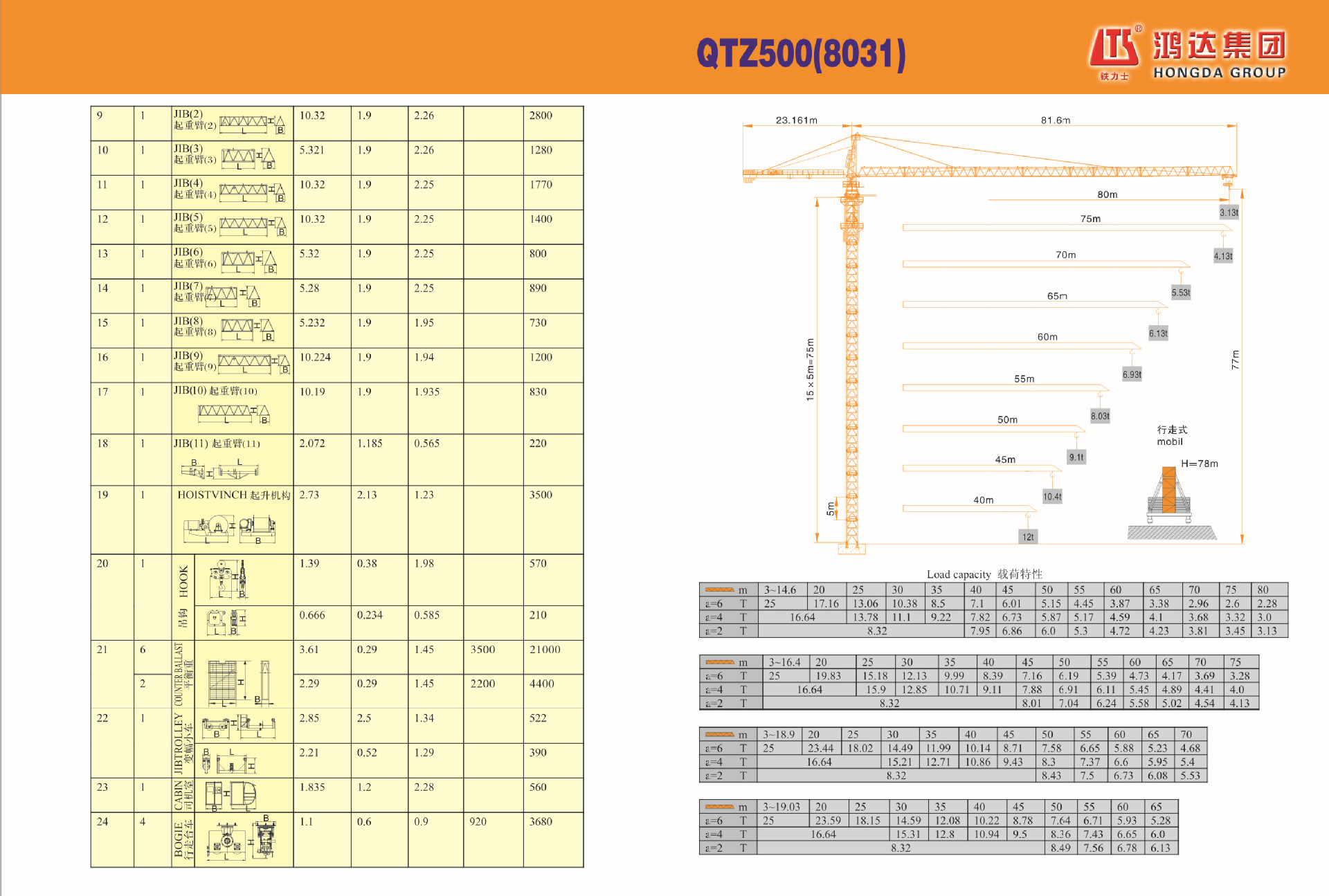

QTZ500塔机整机及其配件
