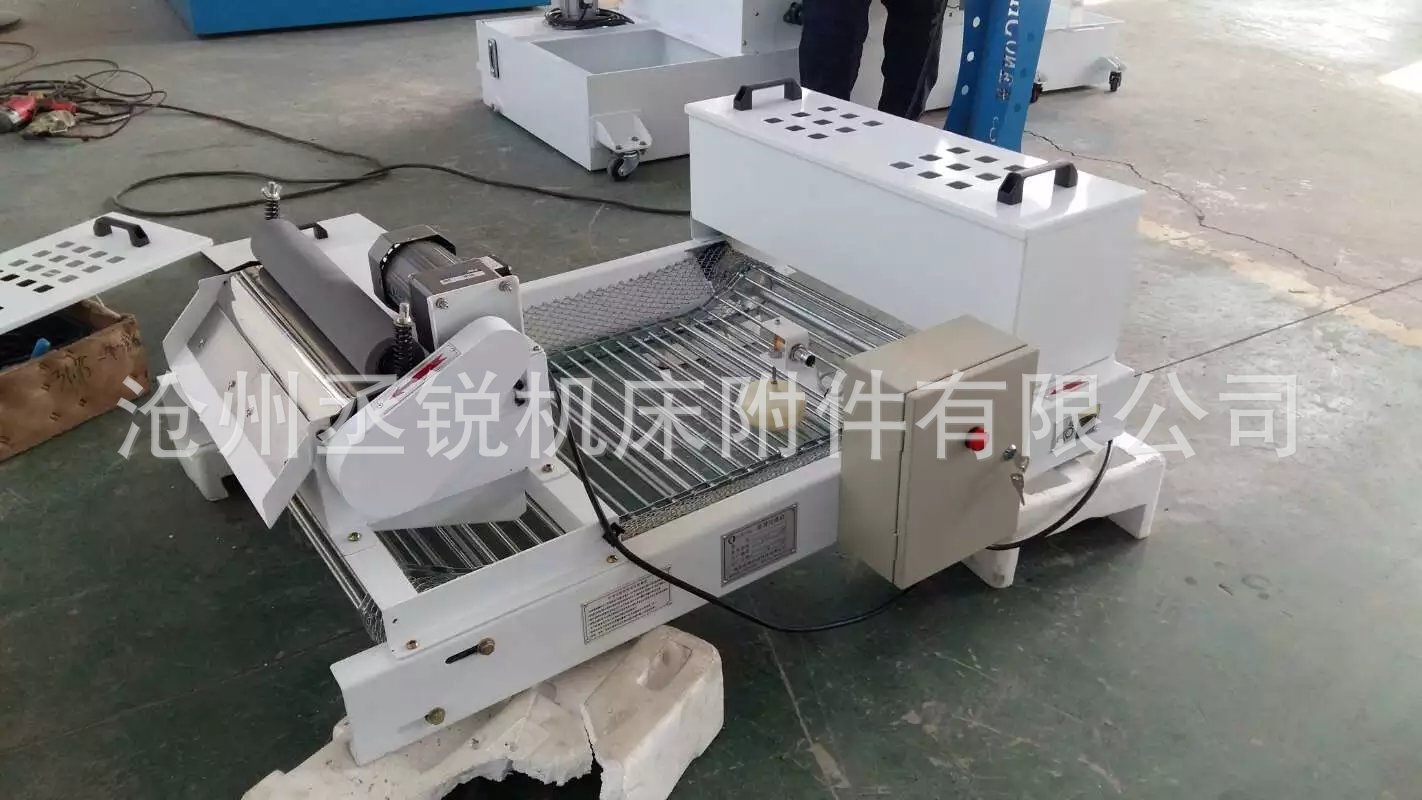

纸带过滤机的详细资料：纸带过滤机介绍：纸带过滤机的托网和滤纸成盆形过滤面，靠切削液的重力渗过过滤布实现分离过程，当滤布脏堵时由走纸机构走入新纸。过滤精度10μm-25μm。纸带过滤机特点：1.简单可靠，自动运行，定量过滤精度。2.可加控温装置组成冷却过滤控温系统，以满足主机的温度要求纸带过滤机应用领域:拉丝液净化处理，磨削液及含细微切屑的切削液（油）净化处理，零件清洗液净化处理，酸洗液净化处理及工业废水处理技 术 数 据 安 装 尺 寸型号Model 水箱容积（L） 流量L/min 电机功率 长度尺寸A 宽度尺寸B 高度尺寸CHXGL-25 150 25 60W 1270 460 620HXGL-50 200 50 1410 600 620HXGL-75 250 75 1810 600 620HXGL-100 350 100 90W 1860 800 650HXGL-150 550 150 2060 1080 650HXGL-200 600 200 120W 2460 1080 650HXGL-250 800 250 3000 1080 650HXGL-300 1200 300 180WHXGL-400 1650 400HXGL-500 2000 500可根据用户尺寸订做，双方可协商。纸带过滤机组成：纸带过滤机主要由以下几部分组成：液箱、废布箱、过滤无纺布（通称过滤纸）、传动结构、发讯机构、驱动装置、水流缓冲装置、电控装置及液泵等。纸带过滤机原理：纸带过滤机是依靠液体自身的重力透过滤布，隔离杂物，从而达到净化液体目的。传动机构的链条、丝网形成一定的液池深度，滤布铺在链条、丝网上。工作时携有杂质的污液通过水流缓冲装置流到无纺布上时，杂质被滤布隔离形成滤饼，滤饼越来越厚，污液液面上升，浮起液位控制器发讯，减速机启动，拖动滤布，污物及脏布落入脏纸箱，从而实现滤布的自动更换；滤布更新后污液液面下降，减速机停止转动，机器进入下一步过滤循环。过滤后的纯净液体由液泵输送至主机。纸带过滤机说明：机器由传动机构、链条、链网及发令机构等部分组成。工作时，污液通过纸带，细微的切屑及杂质被吸附到纸带上表面，切屑及杂质逐渐堆积直至纸带堵塞，此时污液液面上升，浮起浮子，发讯机构发讯，减速机带动链条和链条链网运动，将污物及脏纸带排入排污箱，污液液面随之下降，发讯机构发讯，减速机停止工作，机器进入下一工作循环，从而实现纸带自动更新。纸带过滤机特点：1、能够充分滤除冷却液（油）中的各类金属、非金属杂质；2、过滤效果达到95%以上，精度可达到15-25um,可实现自动控制；3、可配合恒温装置对切削液进行恒温冷却，以满足对冷却液温度要求比较严格的主机；纸带过滤机适用范围：可用于精密磨床、珩磨机和精加工机床。纸带过滤机可分为两大类重力式纸带过滤机、强迫式纸带过滤机1.重力式纸带过滤机：平网纸带过滤机、鼓式纸带过滤机、弧网式纸带过滤机、板框纸带过滤机等这类都属于重力式纸带过滤机范畴内，纸带过滤都是依靠液体自身重力渗透滤布形成过滤。这种过滤机一般过滤量为50L/min-2000L/min范围内，过滤精度15-20微米左右，单位占地面积较小，适合用于单机过滤，比如江海过滤系列的冷轧液过滤系统。2.强迫式纸带过滤机，负压纸带过滤机、正压式纸带过滤机、霍夫曼纸带过滤机等系列，这种过滤机能够做到5000L/min的的流量，过滤精度10微米，全自动过滤，含冲刷、除油、增氧系统，这种过滤形式为近几年发展的趋势，例如负压式综合过滤系统有江海过滤，包含刮屑系统、过滤系统、磁分离系统、增氧系统、除油系统、收纸系统��成。原理：重力沉降法 用途：固液分离 适用对象：润滑油样式：板框式 适用范围：化工,石油,汽车,轻工,水处理,冶金 性能：精密过滤,高效过滤滤料类型：无纺布 适用对象性质：弱腐蚀性,腐蚀性 过滤精度：15-25（um）工作压力：常压（MPa） 工作温度：常温（℃） 有效过滤面积：1适用粘度：0（pas） 外形尺寸：2（m） 设备重量：120（Kg）产品类型：全新供应车间鼓式纸带过滤机，精密过滤系统鼓式过滤机产品说明：鼓式过滤机占地面积小，其圆弧型液池可为液体提供很高的正压力，可提供大流量的过滤能力，过滤效率高。工作时，污液由过滤机侧面的入水口进入过滤机，在滤层上面形成弧形液池，冷却液在重力作用下透过滤层由过滤机底部收集到净液箱，杂质被吸附在滤层上，当杂质增厚压实时，过滤层的通透能力下降，液池内的液面上升，当液面上升到规定高度时，液面控制系统启动驱动马达输出脏纸同时走入新纸。过滤精度在15-20μm.。适用范围：集中磨屑线中磨屑液的集中处理。
