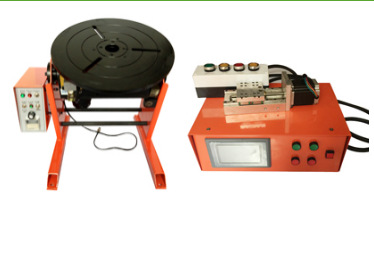

1、上弘轻型焊接变位机配摆动器简介
上弘轻型焊接变位机配摆动器主要是用于宽焊缝的焊接，是由焊接变位机与焊接摆动器两款产品共同完成的焊接！主要是应用于只需要焊接一层需要配摆动器的工件！
2、上弘轻型焊接变位机配焊接摆动器特点：
1）轻型焊接变位机采用直流电机，控制变位机旋转
2）焊接摆动器采用PLC加触摸屏的方式控制
3）焊接变位机与摆动器是两个独立个体，可同焊接变位机控制摆动器起停
4）可与焊机联动，实现同步工作

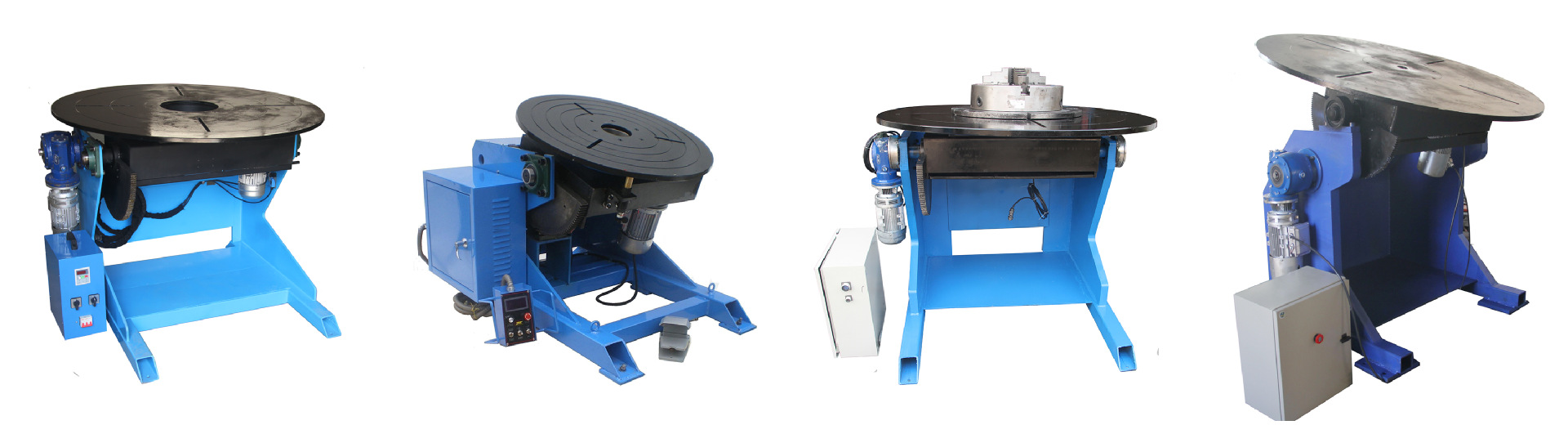

3、上弘轻型焊接变位机技术参数
| 型号 | 输入电源 | 台面 | 承重（水平/垂直） | 电机 | 旋转速度 | 翻转 |
| SH-10 | AC220V | 180mm | 10Kg/5Kg | 20W | 2-20rpm | 手动 |
| SH-30 | AC220V | 310mm | 30Kg/15Kg | 70W | 1-15rpm | 手动 |
| SH-50 | AC220V | 310mm | 50Kg/25Kg | 120W | 1-15rpm | 手动 |
| SH-100 | AC220V | 400mm | 100Kg/50Kg | 120W | 0.5-6rpm | 手动 |
| SH-200 | AC220V | 500mm | 200Kg/100Kg | 150W | 0.2-2.5rpm | 手动 |
| SH-300 | AC220V | 500mm | 300Kg/150Kg | 200W | 0.2-2.5rpm | 手动/电动 |
| SH-600H | DC380V | 700mm | 600Kg/300Kg | 370W | 0.1-2rpm | 电动 |
4、上弘焊接摆动器技术参数
| 焊接摆动器技术参数 |
| 型号 | BDQ-1 |
| 输入电压 | AC220V |
| 电机 | 42/57步进 |
| 控制 | PLC触摸屏 |
| 焊接工艺组数 | 10 |
| 摆动轨迹 | 线形/月牙形 |
| 定时时间范围 | 0-9999s |
| 上下有效行程 | 100mm |
| 摆动速度范围 | 0-50mm/s或0-3m/min |
| 摆幅范围 | ±50mm |
| 左停留时间范围 | 0-9.9s |
| 中心停留时间范围 | 0-9.9s |
| 右停留时间范围 | 0-9.9s |
| 额定载荷 | 5kg |

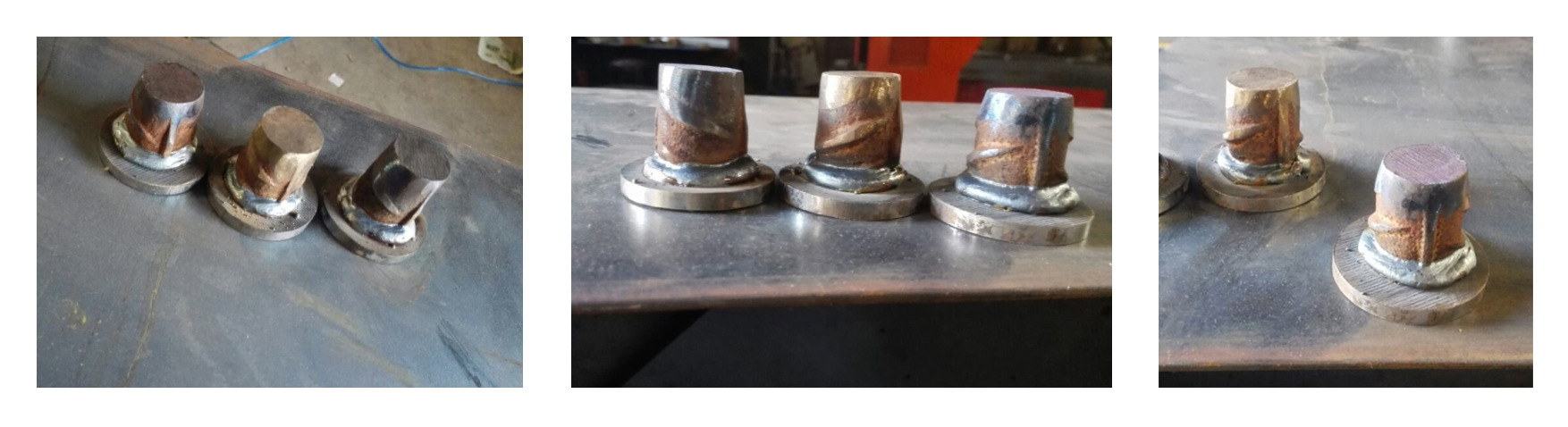

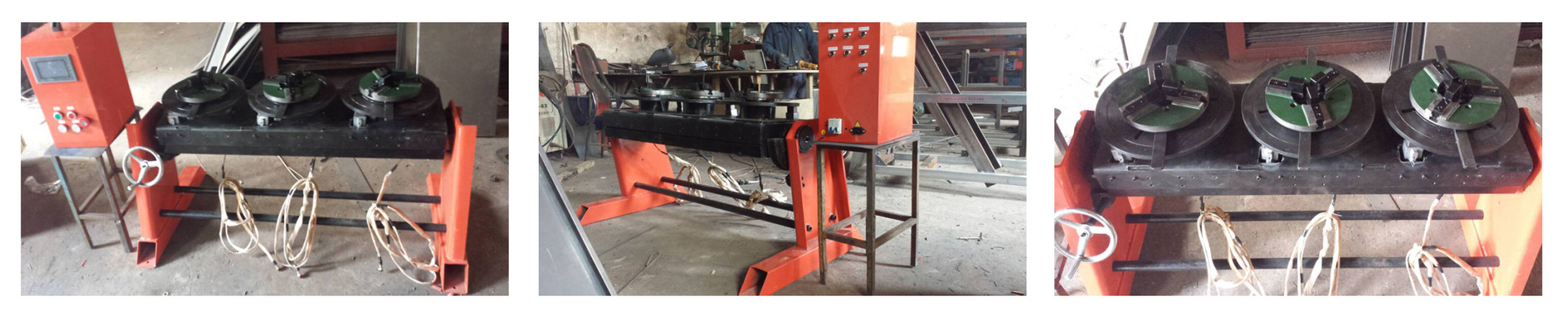

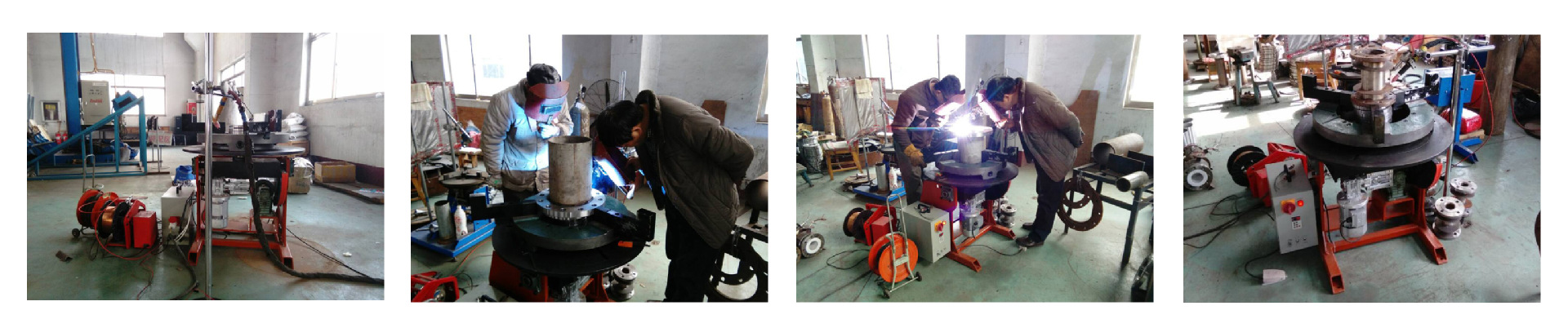

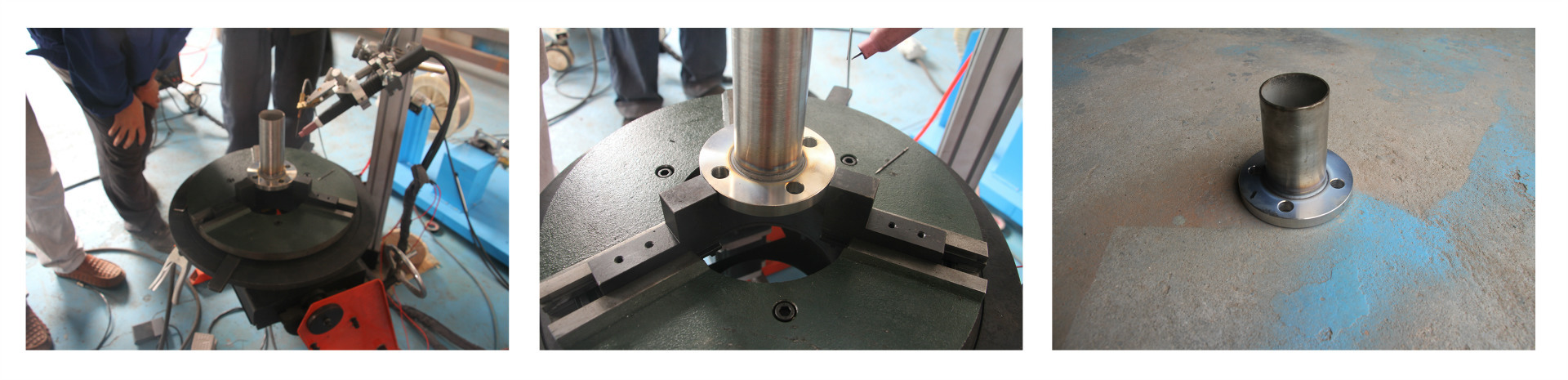

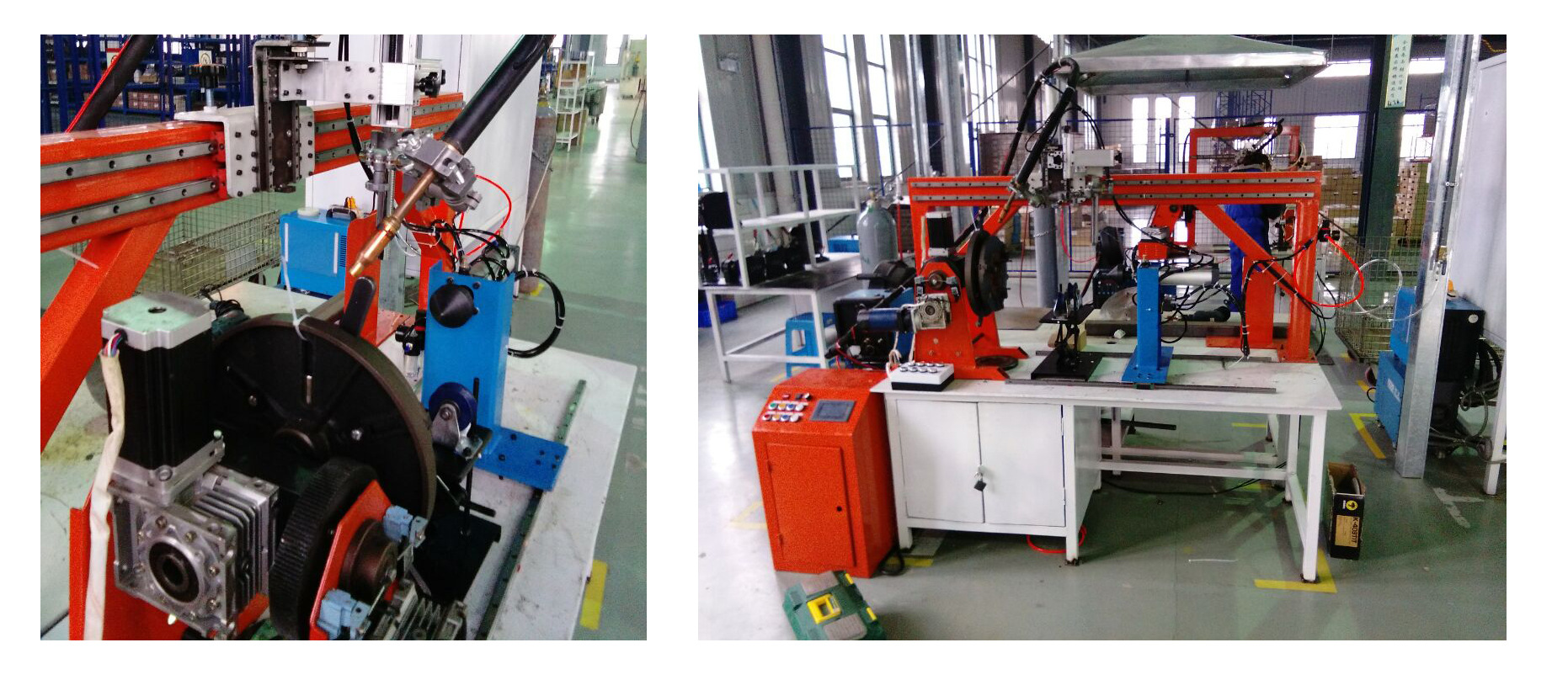

焊接变位机的应用：
