一、 概术
全自动高速浅层过滤器是﹖砂层厚度仅400mm，独特的内部设计可以确保过滤时水流平稳，过滤效果好；反洗时形成无数内环流，反洗效率高，时间短，反洗耗水量是传统砂滤器的30%左右。具有全自动过滤，全自动反冲洗。用砂少，费水少等优点。成为介质过滤器行业的新秀。
过滤系统采用模块式设计，根据流量、占地等不同，可灵活组合。系统控制可采用时间，压差等多种方式，自动启动反冲洗，全自动运行。系统内各过滤单元依次反洗，反洗时不中断出水。
全自动高速浅层过滤器过滤系统重量轻，不需要特别的基础，一般水泥地面即可，占地面积小，可以根据实际情况灵活布置，安装方便。
二、 技术参数：(单台Φ1200)
过滤精度 滤料*（12—38cm上厚） 推荐流 反冲洗流量
一般过滤 石英砂0.7—0.9mm 40—50m3 /h 35—55m3/h
精过滤 石英砂0.4—0.6mm 15—25m 3/h 25—40m3/h
常见过滤系统组合(单罐直径Φ1200)
单元数 型号 占地长X宽X高(m) 过滤面积 过滤流量(m3/n) 砂子重量kg 运行重量kg
粗过滤T/H 精过滤T/H
1 AGF-1 1.22Χ1.22Χ2 1.16 40-50 15-25 860 980
2 AGF-2 2.64Χ1.22Χ2 2.32 80-100 30-50 1720 1960
3 AGF-3 3.96Χ1.22Χ2 3.48 120-150 45-75 2580 2940
4 AGF-4 5.28Χ1.22Χ2 4.64 160-200 60-100 3440 3920
5 AGF-5 6.95Χ1.22Χ2 5.8 200-250 75-125 4300 4900
6 AGF-6 8.32Χ1.22Χ2 6.96 240-300 90-150 5160 5880
3、技术特性：
采用独特48”过滤器单元，拥有众多优点。
全自动控制采用模块化设计，根据流量的大小，选择多个过滤单元。可采用时间，压差等多种方式自动启动反冲洗，系统内各过滤单元分别进行反冲洗，其他单元不间断工作。
反冲洗效率高，反洗时间短，节水（用水量是传统砂滤器的30%左右）。

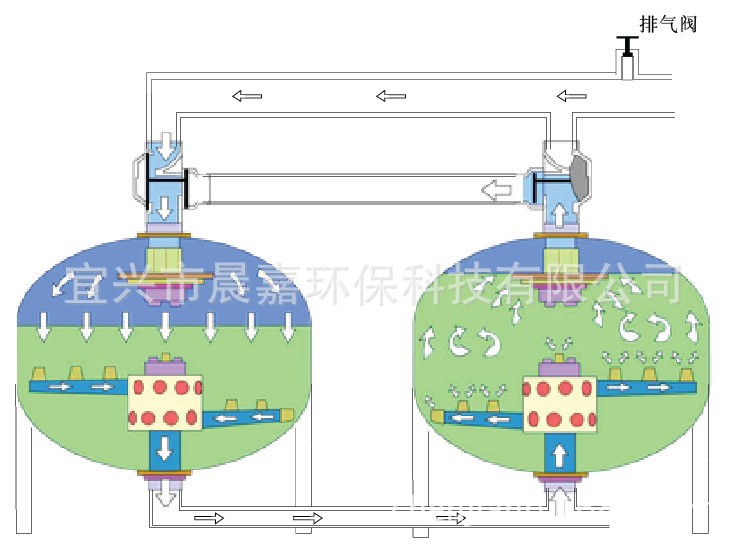

4、工作原理
4.1过滤状态
当系统处于过滤状态时，未经过滤的水通过三层布水器，配合外壳，以接近
平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层
内。过滤器底部蘑菇状的过滤集水器，将过滤后的水均匀地收集并流出。平流
过滤，浅层过滤器可以在高的流速下过滤，仍可达到较好的过滤效果。
4.3反洗状态
随着杂质在过滤层中的不断聚积，压头损失将不断增大。当压头损失到达一定的设定限度时，系统将自动转换至反洗状态，以清洗过滤层中的杂质
对系统来说，经常性的反洗以清除聚积起来的杂质是必须的。当系统处于反
洗状态时， 将经过过滤净化的水通过多通道阀的反洗进水口，对需要清洗的过滤单元进行自动清洗。在清洗过程中，特殊设计的集水器使砂层悬浮形成内环流，
颗粒间互相搓洗，最大限度地提高反冲洗效率，减少反洗水的用量，阻断砂层的流失。当反洗结束时----- 同组的一个或多个过滤器会将干净水、通过一个三通反洗阀同时清洗过滤器。在清洗过程中，填料层在水流的冲击下被冲起，杂质则通过反洗口被排出。在系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，最大限度地提高反冲洗效率，减少所需的反洗水，同时反洗时不跑砂。当反洗结束时，阀门又回复到过滤状态，下一个过滤单元则准备进入反洗状态。
过滤状态时，水流通过三层式布水器均匀平流到填料层。在高流速的情况下亦能均匀工程塑料：布水器、集水器
