型号：CV-5501/CV-200M/CA-CN3/CA-LH50/OP-51612
-控制器：CV-5501[NPN]
像素数量：2,000,000像素模式：1600(H)*1200(V)，约1,920,000像素 / 1,000,000像素模式：1024(H)*960(V)，约980,000像素。
图像处理主处理器：DSP（高速型）
记录数量设定：SD卡1和SD卡2各自最多1,000个设定（根据SD卡的容量和设定）可以外部切换。
可以记录的画面数量：最多1,000个画面/设定（根据SD卡的容量），能被压缩和保存。
存储卡：SD卡插槽*2（支持SDHC）
测量区域，屏蔽区域：测量区域：128个窗口/程序，屏蔽区域4个区域/窗口
窗口形状（视使用的检查模式而定，某些区域形状被限制）：矩形、旋转矩形、环形、椭圆形、圆周形、拱形、多边形（最多12个角），自动调整矩形、自动调整环形
取色功能（只有当连接彩色照相机时有效）：彩色二进制，彩色色调，灰度（HSV数值对应数值规范的彩色）
区域测量：区域（彩色二进制，黑白二进制）

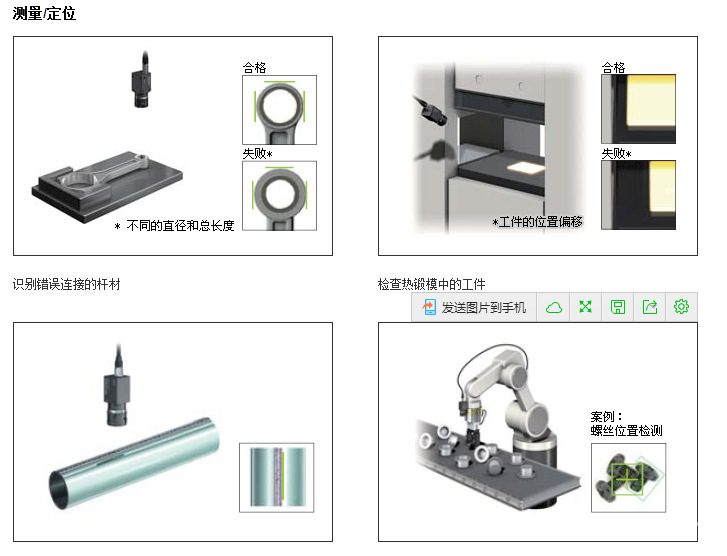

位置检测：形式搜索（支持复数查找）、ShapeTrax、V搜索、边缘位置、趋势边缘位置、斑点（重心位置）
边缘工具：边缘宽度、边缘节距、边缘数量、边缘角度、配对边缘、趋势边缘宽度
特色检查：斑点（标签数量、主轴角度、区域、搜索直径、圆周长度、圆度）

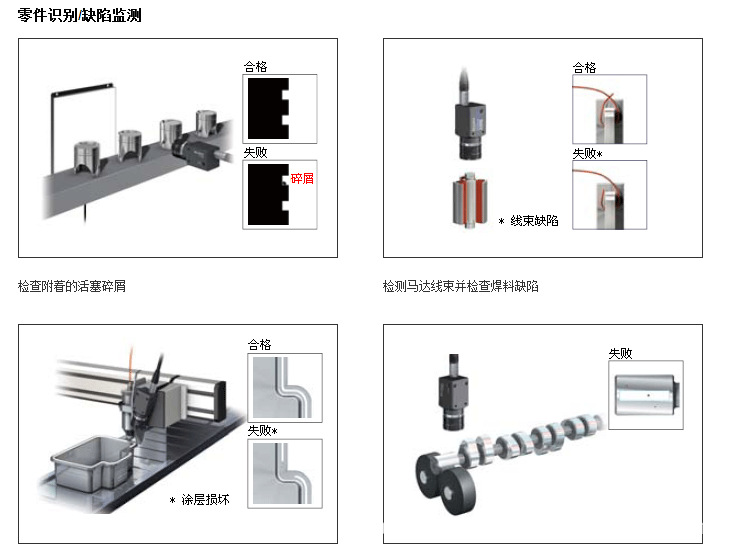

疵点/污渍检查：疵点检测（需要藉由结合使用区分滤波器，藉由分组的多个位置检测和稳定性显示的区分疵点检测的支持）
分类：图像分类（最多256种类型）
色调检查：色调检查、彩色检查（只有当连接彩色照相机时有效）
几何：显示能引用运算结果的点、线和环形区域
字符识别：OCR（最大2行，20个字符/行）
持续抓获功能：1至32次持续抓获处理（最大值、最小值、平均值），可以从测量结果中排除测量误差
执行条件设定功能：让您能在每个窗口中设置对其他可选窗口的测量判断结果（OK/NG）起作用的执行或不执行条件
处理区域设定功能：让您能在1,920,000像素（1,000,000像素模式）的范围中，在任何位置指定980,000像素的区域（1024(H)*960(V)）作为处理区域。让您能在320,000像素（标准模式）的范围中，在任何位置指定240,000像素的区域（512(H)*408(V)）作为处理区域。
扫描模式（只有当连接黑白照相机时有效）：逐行/隔行切换
抓获开始/结束行设定功能：让您能在图像抓获范围内设置任何开始/结束行（隔行时，这项规范的单位是2行）
位置调整：总体/局部调整（多达64个设定），X、Y轴方向旋转180°
照相机增闪调整：照相机灵敏度调整（单位0.1，从1.0至9.0），移动调整、间距调整（支持16种色调级别的设定；当连接彩色照相机时同时支持RGB单独设定）
白平衡调整（只有当连接彩色照相机时有效）：用白纸手动设定
图像转换功能：支持图像捕捉的左右翻转
[滤波器功能]计数：相同类型9次重复，13个级别（对二进制和差分，1个级别/窗口）
[滤波器功能]类型：扩展、收缩、平均、中间、边缘增强、边缘提取X、边缘提取Y、Sobel、Prewitt、Roberts、调和量算子、二进制、差分、照度调整、对比更换、实时差分
[数字操作]设定数量：128种计算/程序
[数字操作]类型：四种计算运算、计算功能、比较操作员、几何计算功能、协调转换功能、类型转换功能、逻辑操作员、日常记录功能、系统功能、时间轴操作功能
指令存储器：128个可重写指令存储器从外部设备安装并用遥控器操作
[统计分析]数据数量统计项目：多达20,000个数据点（需要总体保存至记忆卡的支持）最大值、最小值、平均值，误差（3σ），OK/NG在所有判断中计数
画面保存（当连接黑白和彩色照相机时有效）：标准模式：多达511个画面/508个画面；1,000,000像素模式：多达127个画面/124个画面；7x高速相机1兆像素模式：最多127个图像/124个图像；2,000,000像素模式：多达63个画面/60个画面（当一部黑白照相机和一部彩色照相机连接且累积条件是“ALL”时的最大值）
[编程辅助]显示辅助：让您能在设置或操作过程中伸缩画面显示，边缘区分波形显示，轮廓显示和疵点稳定性显示OCR抽取投影画面
[编程辅助]总体移动：让您能在设置过程中一起移动在X和Y方向上选择的窗口
显示模式数量：10种形式/设定（10种形式中，4种是指定值）可以外部切换
能同时显示的画面数量：让您能同时显示多达5个画面（当选择横向或纵向平铺5个画面时）
选定图像：过去的图像（NG图像）能作为选定图像显示（以前最多3次）。测量结果和测量时间也能被参考（根据照相机的连接状况，可显示的计数在0至3次之间变化）
定制画面的数量：10个画面/程序，字符串：测量值、判断结果、可选字符、固定字符、数字、活动的字符
定制菜单功能：让您能在可选设定画面中创建一个快捷菜单（20个菜单/程序）
运算重写功能：让您能在运算过程中重写上下限的容差和指令存储器
记忆卡保存功能（公SD2插槽）：支持测量值、判断结果、NG计数、测量图像（能被压缩和保存的），保存图像（能被压缩和保存的），抓获图像、统计分析数据、设定（设定也能保存到SD1插槽）和在检查操作（除设定以外）过程中直接保存的东西
其他功能：图像抓获功能、密码功能、再测试功能、文件管理功能、I/O监控及RS-232监控（带有记录保存功能）
[界面]外部触发输入：2个位置，可选择2部照相机同时抓获或分别抓获，EV支持，额定输入：最大26.4V，最小3mA
控制输入：18个位置，额定输入：最大26.4V，最小2mA
控制通用输出：27个位置（包括2个闪存输出点根据外部触发起作用），NPN/PNP开路集电板，最大50mA（最大30V）
控制总比较器输出：1个输出，NPN/PNP开路集电板，最大50mA（最大30V）
显示器输出：模拟RGB输出，SVGA800*600（24位色，60Hz）
操作指示灯：反映电源/ERROR输出的LED显示
通讯端口：RS-232C（最大波特率：115200bps）/以太网（1000BASE-T/100BASE-TX/10BASE-T）/USB（支持高速USB2.0）数值输出，图像数据（可以压缩输出），可以控制I/O，可以同时使用3个端口
PLC连结：可以使用RS-232C端口输出数值，控制I/O，并同时使用以太网和USB端口
显示语言：日语/英语/德语可供选择
供电电压：24VDC±10%
电流消耗：2.3A（连接2部照相机时最大负载）/3.0A（连接4部照相机时最大负载）
环境耐受性：[周围温度]连接2部照相机时：0至50℃，连接百万像素照相机时：0至45℃，连接4部照相机时：0至45℃；[相对湿度]35至85%RH，无冷凝
重量：约1250g
-相机：CV-200M
图像接收元件：1/1.8英寸黑白CCD图像接收元件，读取正方形像素/所有像素，2,010,000像素
有效像素数量：1,920,000像素，1600(H)*1200(V)
扫描系统：逐行（59ms：2,000,000像素模式，48ms：1,000,000像素模式）；隔行（33ms：2,000,000像素模式，28ms：1,000,000像素模式）
像素传输频率：40 MHz
传输系统：数字串行传输
电子快门：1/15、1/30、1/60、1/120、1/240、1/500、1/1000、1/2000、1/5000、1/10000、1/20000，0.05msec至900msec之间可用数值设置
镜头安装方式：C安装
环境耐受性：[周围温度]0至40℃；[相对湿度]35至85%RH，无冷凝
重量：约110g（不包括镜头）
