JT系列弹簧内装式电缆卷筒

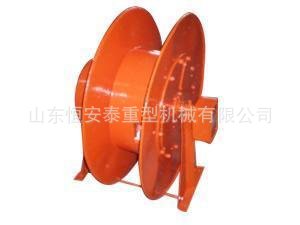

ＪＴ系列电缆卷筒是我公司的拳头产品之一，它以蜗卷强簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电简单，操作安全可靠，电缆受力适中等特点。有滑环内装式、滑环外装式、悬臂式三种结构。其中滑环内装式结构紧凑、外型美观；滑环外装式便于维修；悬臂式适于卷取较长较重电缆。
结构特点：１、采用蜗卷弹簧为动力，不消耗电能，工作可靠；２、采用集电滑环－碳刷结构传递电能，工作可靠；３、设置了可逆转机构，避免卷筒逆转而折断弹簧。
JT系列滑环内装式电缆卷筒说明图
JT系列滑环内装式电缆卷筒外形尺寸表:
外形序号 | A | B | C | D1 | D2 | d | E | F | W | 质量kg |
10m系列 | 1 | 250 | 300 | 300 | 360 | 500 | 14 | 450 | 600 | 320 | 73 |
2 | 485 | 650 | 350 | 78 |
15m、20m系列 | 1 | 300 | 360 | 400 | 500 | 700 | 15 | 440 | 600 | 250 | 95 |
2 | 490 | 650 | 300 | 100 |
3 | 560 | 720 | 250 | 115 |
4 | 610 | 770 | 300 | 120 |
5 | 720 | 880 | 300 | 150 |
25m、30m系列 | 1 | 400 | 460 | 450 | 600 | 800 | 18 | 525 | 675 | 300 | 120 |
2 | 641 | 795 | 150 |
3 | 751 | 905 | 180 |
4 | 892 | 1045 | 212 |
5 | 500 | 580 | 550 | 800 | 1000 | 18 | 641 | 795 | 300 | 185 |
6 | 751 | 905 | 212 |
7 | 892 | 1045 | 240 |
8 | 1005 | 1160 | 268 |
