供应筛砂机 筛沙机械设备 筛石头 土元分离电动筛 河卵石筛分机

价格
起批量
7000.00
1-4
6500.00
5-9
6000.00
>=10
商品货号
7157975
物流
河南 新乡市
x
北京 天津 上海 重庆 河北 辽宁 黑龙江 吉林 山东 山西 安徽 浙江 江苏 江西 广东 福建 海南 河南 湖北 湖南 四川 云南 贵州 陕西 甘肃 青海 宁夏 内蒙古 广西 西藏 新疆 香港 澳门 台湾
请选择省份
标准价 :
¥6000.00 - ¥7000.00
支付方式
保障服务
订购数量 :
起售量 (台) 标准价 采购量 是否有货
1¥7000.00
有货
≥5¥6500.00
≥10¥6000.00
总价
7,000.00
1. 产品说明
直线筛是一种常用的封闭式轻型振动筛分设备,利用振动电机激振作为振动源,使物料在筛面上呈跳跃式直线向前运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

2.适用范围
适用于粒度在0.074-5mm,含水量小于70%、无粘性的各种干式粉状物料的筛分,最大给料粒度 一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业,多用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体厚度需加厚,电机功率需加大,换装冲孔筛板作为筛网等。广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

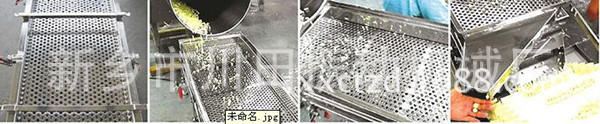

直线筛适用范围


3.特点
1) 稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等。
2)可单层或多层使用,筛框一般为木制结构,若产量要求较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。
3)密封性好、极少粉尘溢散。
4)耗能少、噪音低、筛网使用寿命长。
5)筛分精度高、处理量大、结构简单。
6)全封闭结构、自动排料、更适合于流水线作业。
7)筛体各部分均采用扎制钢板及型材焊接而成(部���组体间为螺栓连接)整体刚度好,牢固可靠。

4.工作原理
工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业.   直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

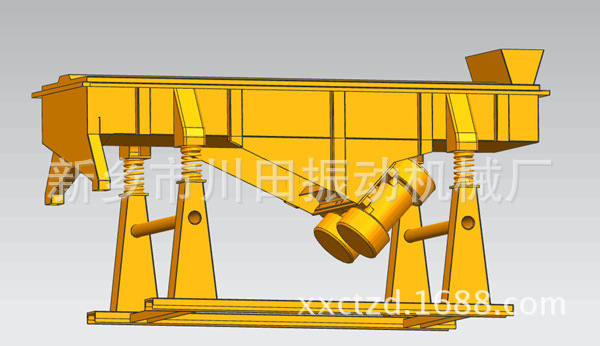

直线筛三维图

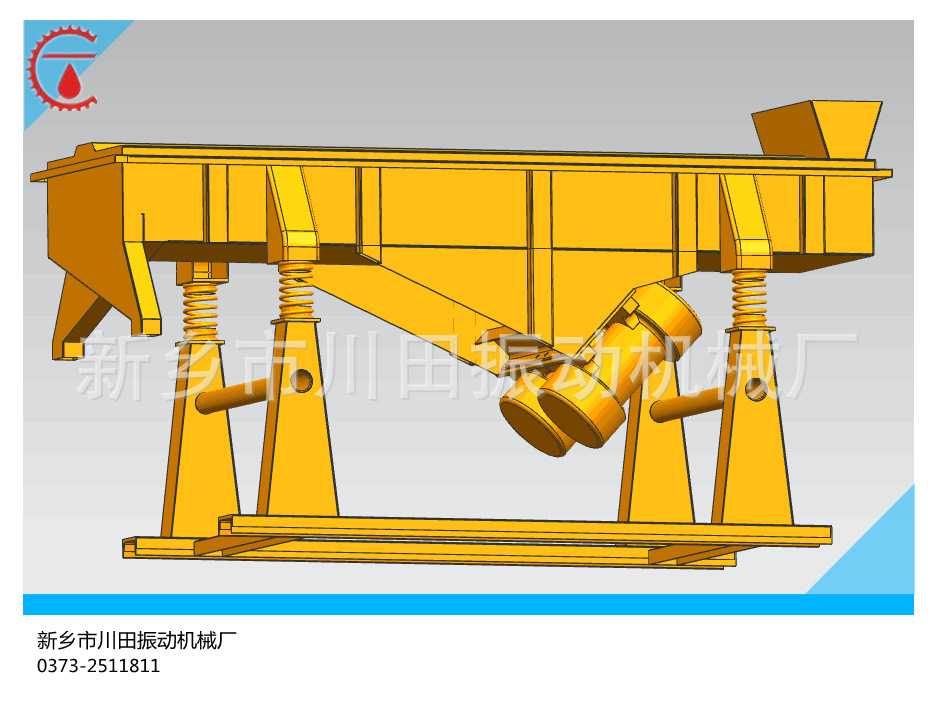

 直线筛三维图


5. 型号

型号
LMTzx-520
LMTzx-525
LMTzx-530
LMTzx-1020
LMTzx-1025
LMTzx-1030
LMTzx1230
LMTzx1235
LMTzx1530
LMTzx1540
公称尺寸(mm)
500*2000
500*2500
500*3000
1000*2000
1000*2500
1000*3000
1200*3000
1200*3500
1500*3000
1500*4000
物料粒度(mm)
0.074-10
0.074-10
0.074-10
0.074-10
0.074-10
0.074-10
0.074-10
0.074-10
0.074-10
0.074-10
振次(次/分)
960
960
960
960
960
960
960
960
960
960
筛面倾角
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
振幅
3-4.5
3-4.5
3-4.5
3-4.5
3-4.5
3-4.5
3-4.5
3-4.5
3-4.5
3-4.5
层数
1-6
1-6
1-6
1-6
1-6
1-6
1-6
1-6
1-6
1-6
功率(KW)
2*(0.4-0.75)
2*(0.4-0.75)
2*(0.4-0.75)
2*(0.4-0.75)
2*(0.4-1.1)
2*(0.4-1.5)
2*(0.4-2.2)
2*(0.4-2.2)
2*(0.4-2.2)
2*(0.4-3.7)

6.结构
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1)筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2)筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3)筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4)振动电机(使用与维修方法详见振动电机使用说明书)。
5)电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6)减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7)支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

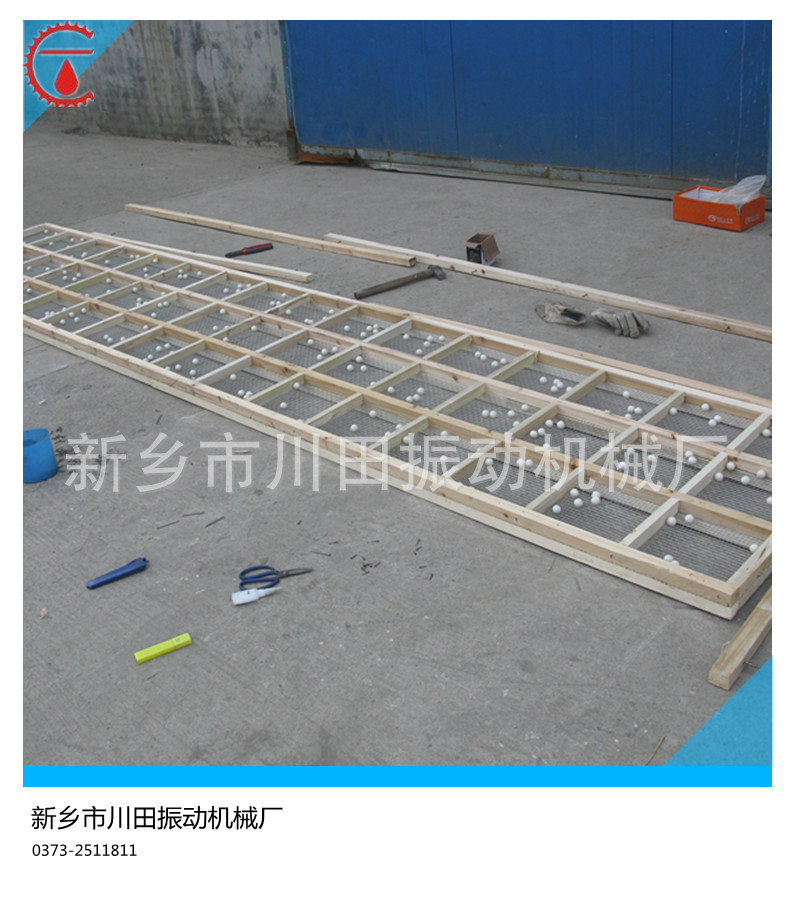

木质网架
 直线筛筛框1

直线筛铁网架
直线筛铁网架


7.安装与使用
该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
新筛机安装好以后,应按以下要求检查:
1)检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
2)筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。
3)闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
4)筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。
5)用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。
6)设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
我们的优势

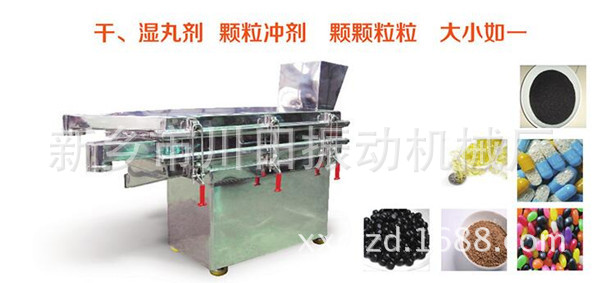

旋振筛型号4






想了解更多,请致电:

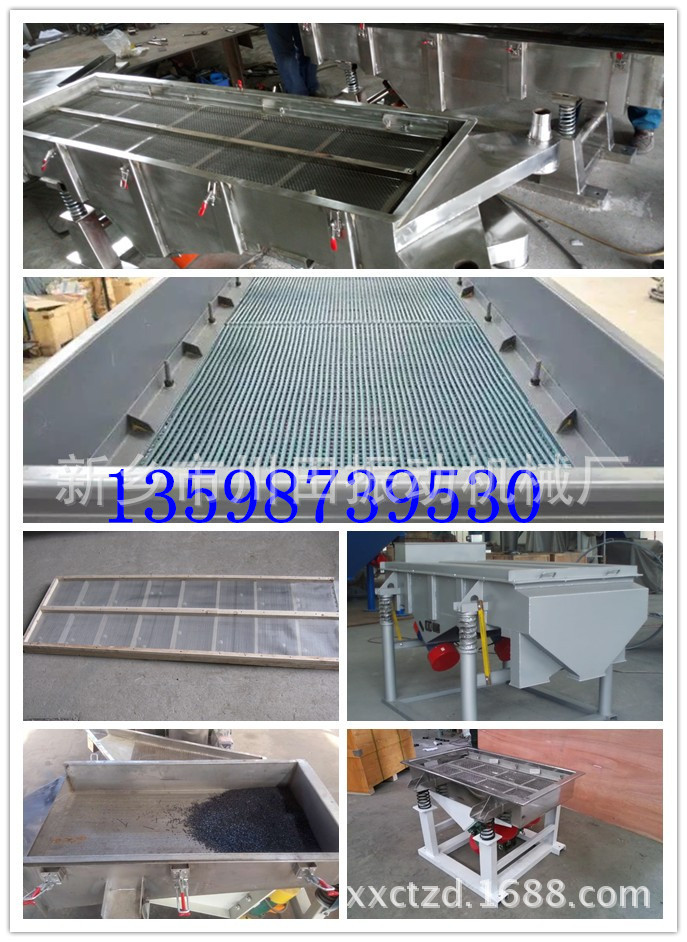

直线筛拼图





联系人:高经理(业务经理)

手 机:156-3737-6033

邮 箱:383379068@qq.com

规格参数
型号 520   筛孔尺寸 0.027  (mm)
筛面层数 1-7层   筛网材料 金属丝编织网
筛网规格 不锈钢编织网   电机功率 0.75  (kW)
外形尺寸 2000*500  (mm) 重量 400  (kg)
品牌 川田   类型 振动筛
产品类型 全新   加工定制 是
进料粒度< 20   生产能力 5
适用对象 塑料,铝、锌等金属灰,沙子、泥土,螺丝,粮食,水果,药,茶叶,脱水蔬菜粉,其他   物料运行轨迹 直线振动筛
应用领域 化工,食品,制药,选矿,石油,煤炭,水处理,船舶,医用、制药,冶金,纺织,其他   用途 工业用
