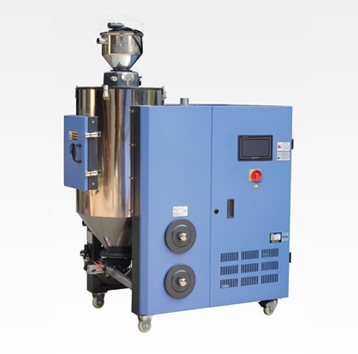

斯曼尔三机一体除湿干燥机（又名干燥除湿三机一体、干燥除湿送料组合、三机一体除湿机）
集干燥、除湿、两段送料三种功能于一体，也可根据客户需要做三段送料；
除湿干燥回路采用全密闭设计，确保更低露点的空气不与外界空气接触；
送料系统全密闭设计，保证了干燥后的原料不与外界空气接触而再次受潮；
送料装置加装截料阀，保证送料管路中无残余的原料，送料更顺畅；
双层保温干燥桶，有效防止热量散失，节约加热能耗；
高效能的散热器，确保更低温、更低露点的空气。
机型
Model | 料桶容量
Capacity
(L) | 转轮风量
Dry
blower
(m3/hr) | 干燥电热
Power of
heater(kw) | 干燥风机
Power of
dry
blower(kw) | 再生风机
Power of
rey.
Blower(kw) | 吸料气磅
Power
ofair
pump(kw) | 再生电热
Power of
rey.heater
(kw) | 料管直径
Pipe
Diameter
(mm) | 外型尺寸
Dimensions
L*W*H |
| SLH-40L/80 | 40 | 80 | 4.2 | 0.55 | 0.37 | 1.1 | 4.2 | 38 | 700*1200*1215 |
| SLH-80L/80 | 80 | 80 | 4.2 | 0.55 | 0.37 | 1.1 | 4.2 | 38 | 700*1200*1215 |
| SLH-120L/100 | 120 | 100 | 5 | 1.1 | 0.37 | 1.1 | 5 | 38 | 700*1200*1215 |
| SLH-160L/100 | 160 | 100 | 7 | 1.1 | 0.37 | 1.1 | 5 | 38 | 800*1350*1300 |
| SLH-230L/120 | 230 | 120 | 9 | 1.5 | 0.55 | 1.5 | 5 | 38 | 800*1350*1300 |
| SLH-300L/150 | 300 | 150 | 12 | 2.2 | 0.55 | 1.5 | 7.5 | 38 | 900*1500*1450 |
| SLH-380L/200 | 380 | 200 | 15 | 3 | 0.55 | 1.5 | 7.5 | 38 | 900*1500*1450 |
| SLH-460L/300 | 460 | 200 | 15 | 4 | 0.75 | 1.5 | 9 | 38 | 1100*1650*1550 |
| SLH-600L/400 | 600 | 400 | 18 | 5.5 | 0.75 | 1.5 | 12 | 38 | 1100*1650*1550 |
| SLH-800L/500 | 800 | 500 | 21 | 5.5 | 1.1 | 1.5 | 12 | 51 | 1750*1900*1900 |
| SLH-1000L/700 | 1000 | 700 | 24 | 7.5 | 1.5 | 2.2 | 15 | 51 | 1750*1900*1900 |
| SLH-1200L/700 | 1200 | 700 | 30 | 7.5 | 1.5 | 2.2 | 15 | 51 | 1800*2200*2100 |
| SLH-1300L/1000H | 1300 | 1000 | 36 | 4*2 | 2.2 | 3 | 18 | 51 | 2100*2200*2100 |
| SLH-1600L/1000H | 1600 | 1000 | 42 | 4*2 | 2.2 | 3 | 18 | 51 | 2100*2200*2300 |
| SLH-2000L/1500H | 2000 | 1500 | 42 | 5.5*2 | 2.2 | 5.5 | 21 | 51 | 2300*2400*2300 |
| SLH-2600L/1500H | 2600 | 1500 | 60 | 5.5*2 | 2.2 | 5.5 | 21 | 51 | 2300*2400*2400 |
| SLH-3300L/2000H | 3300 | 2000 | 60 | 7.5*2 | 3 | 7.5 | 27 | 51 | 2500*2600*2500 |
| SLH-4000L/2000H | 4000 | 2000 | 80 | 7.5*2 | 3 | 7.5 | 27 | 51 | 2500*2600*2700 |
一、 配置详情
1.使用电源：AC3＋N＋PE。
2.操作面板：PVC面膜，独立电箱。
3.吸料电脑板：集成电路控制，性能稳定。
4.温控表：日本OMRON，PID方式控温，温度误差±1℃。
5.通断开关：严格按欧标要求，以保证维修人员安全。
6.无熔丝开关：采用无熔丝设计，可反复使用，以保证机器使用安全。
7.交流接触器：采用法国施耐德。
8.热继电器：采用法国施耐德。
9.转轮检测开关：机械触动式，使用可靠。
10.超温检测开关：体胀式温度检测，有效防止温度过高。
11.气压检测开关：检测压缩空气源是否达到压力标准。
11.逆相保护器：宽电压设计，具有缺相判断功能
12.调速电机：德国JSCC
13.气泵：优质合金铝气泵，噪音低，风量大，吸力强劲。
14.电热管：进口发热丝，优质不锈钢管。
15.加热桶：优质不锈钢。
16.耐热风管：采用德国进口，耐高温，重量轻。
17.蜂巢：采用瑞士进口蜂窝状转轮。
18.冷却器：翅片式，冷却效率高。
19.露点计：芬兰VAISALA。（选购件）
20.其它功能：多台供料时，采用西门子LOGO控制。
21.选配功能：跟据客户要求，可选配彩色触摸屏控制。
二、 安全保护系统：
1.总电源过电流保护；
2.温度超温保护；
3.电源缺相逆相保护；
4.蜂巢运转检测保护；
5.气泵过载保护；
6.气压不足保护；
7.所有异常发生由中央检测系统警报器。
４．功能描述
４．１工作原理
干燥部份：本机工作原理为除湿机把从烘料桶排出的湿热风收集
到转轮蜂巢，由转轮蜂巢把湿热风内的水份分离并从湿热风口
排出，使湿热风重新变成干燥风，由管路输送到烘料桶的进风
口，从而使原料达到使用要求。
吸料部份：通过本机的吸风气泵对烘料桶上的真空料斗抽真空，
使原料经吸料胶管填入烘料桶，填满后气泵停止工作。
送料部份：通过本机的吸风气泵对注塑机上的料斗抽真空，使原
料经吸料胶管填入注塑机，填满后气泵停止工作。
４．２产品特点
１．随着塑胶工业的日益发展，吸湿性较强的ＮＹＬＯ、ＰＣ、ＰＥＴ等工
程塑料被越来越广泛应用，随之而来的工程塑料干燥问题便成
了必须解决的问题。
２．由于上述工程塑料受气候条件的影响很大传统的干燥机已无法
达到干燥要求，而这些工程塑料在成型前必须采用稳定性较高
的低露点风（－３２℃以下），搭配适当的干燥温度才能保证其含水
率低于０．０２％以下的要求，所以就必须使用除湿机。
３． 本机集除湿、干燥、吸料及送料功能为一体，多种功能集于一
体，操作方便，移动快捷，特别适合用于干燥要求较高，换料
较为频繁的工作场所。本机除湿系统采用蜂巢式除湿机，可确
保长时间稳定的低露点。
１０
４．本机除湿系统与供送料系统均为全密闭管路设计，保证除湿干
燥后的原料不再接触外界空气，免除了除湿干燥后的原料再次
受潮的可能性。
５．本机干燥部份采用下吹式设计及双层保温桶，大大缩短了加热
时间，节省电力。
６．本公司生产的干燥除湿送料组合，采用进口转轮蜂巢，能提
供－４０℃至－５０℃的低露点， 且露点稳定，使塑料成型产品能展
现其最佳的物理性能及表面光洁度和平整度，有效地提高产品
品质，减少因表面出现银纹，凹痕等缺陷而导致的不良品。
７．本产品与原料接触部份均采用不锈钢制作，保证原料不受污
染。
８．本产品结构紧凑，所占空间小。
５．安装说明
５．１准备工作
１ ．安装机器的位置必须考虑其它设备，物料堆放，维护工作的要
求，建议其四周保留适当的空间。
２ ．在安装前，应先完成电源供应的布置工作，电源的电缆线能承
载功率应大于机器的总功率。
３．机器的使用环境要求在干净整洁的室内，当干燥可能产生有毒
气体的原料时，请预留安装排气系统的空间。
４．检查机器外观在运输过程中是否有损坏的地方，如有明显损
坏，请与工厂或销售商联系。
１１
５．２安装方法
１．连接耐热风管从干燥机排风口到除湿回风口，连接耐热风管从干
燥机风机入风口到除湿出风口。
２．连接主电源电缆线至主电源，确定电网电源和本设备电压相
同。打开本设备控制箱内电源开关和主开关，再切入自动运转
开关，此时假如面板显示逆相，请切断电源后，交换主电源电
缆线之任意两条线的连接即可。
３．当管路和电源正确的连接后，打开电源及“系统运转”开关。
除湿机将自动开始运转，风机转向将不需要检查，因为本机有
加装逆相检测器，但如果拆卸过风机电源线，则必须检查所有
风机及气泵转向是否与本身箭头相符。
４．本设备需有压缩空气方可正常工作，所以安装时必须用相匹配
的气管与设备后板上气管入口接头连接好，并保证压缩空气压
力在４－６Ｂａｒ 范围内。２
５．本设备必须连接冷却水，冷却水进出口在设备背面有明确标
示，冷却水温度须低于３５℃，压力达３－６Ｂａｒ，流量６０Ｌ／Ｍｉｎ。
６．机器安装完毕后，请用软布把机器清理干净，特别是内桶部份与
原料接触的地方要彻底清理，以免污染原料。
６．３使用方法
１．干燥除湿功能使用方法
并将２４小时定时器（见操作面板图）上的“功能开关”拔到
“Ｉ”的位置关闭“定时”开关，设备开始运行。
制箱内之１０ｍｉｎ时间继电器可检测转轮是否在运转，所以控制箱
内之１０ｍｉｎ时间继电器不要乱调，出厂设定为１０分钟。
２．蜂巢转速的调整方法
１００％，所以转轮转速可被调为０％－１００％，转轮转速将视不同
的原料决定其转速，理论上高转速可以有较高的除湿效果。但
本公司建议转轮转速最好设定在３０％－６０％之间，且出厂已设
定为３０％。
３．２４小时定时功能使用方法
闭），旋转定时器旋钮校对为当前实际时间，把定时器上之
“功能开关”调到“ ”状态（不用时调到“Ｉ”状态）。
往内按处为关，每齿代表十五分钟。
当定时器面盘上的小三角形指到“内按处”则机器停止工作，
只要不重新对机器进行设定，机器将会一直按此设定间隔进行
工作。
４．干燥温度设定方法
操作面板上的数显温控仪为干燥原料的使用温度，按仪表上的
键可改变设定值，最大设定值为１８０度，最小设定值为０度，用
户可根据实际需要进行设置。
１６
５．干燥除湿系统停机方法
机，以避免电热管余温过高，损坏设备，不能直接关闭总电源。
６．吸料和送料的使用方法（４键式电脑板）
ａ．参数设定
当Ａ和Ｂ都处于关闭状态时，长按“▲”键秒，出现“Ｈ１”后松
数，可以用“▲”或“ ”键来进行增减；调整完成后按“
”键确认。
当Ａ和Ｂ都处于关闭状态时，长按“ ”键秒，出现“Ｈ２”后松
数，可以用“▲”或“ ”键来进行增减；调整完成后按“
”键确认。
当显示框中数值ＨＦ闪烁时，用“▲”或“ ”键来进行增减，
参数设为“０”时，表示Ａ机启动不开启关料阀门，调整完成后
松开按键，等待５秒后自动确认。
当显示框中数值ＬＦ闪烁时，用“▲”或“ ”键来进行增减，
参数设为“０”时，表示Ｂ机启动不开启关料阀门。调整完成后
松开按键，等待５秒后自动确认。
ｂ．启动和停止
”键为Ａ机的启动／停止键
按第一次，开启Ａ机，同时Ａ机吸料指示灯点亮成红色；此时如Ａ
机缺料，则启动马达，开始吸料同时Ａ机吸料指示灯变成绿色；
按第二次，关闭Ａ机，同时Ａ机吸料指示灯熄灭。
”键为Ｂ机的启动／停止键
１７
按第一次，开启Ｂ机，同时Ｂ斗吸料指示灯点亮成红色；此时如Ｂ
机缺料，则启动马达，开始吸料同时Ｂ机吸料指示灯变成绿色；
按第二次，关闭Ｂ机，同时Ｂ机吸料指示灯熄灭。
当Ａ机出现缺料报警时，其对应的缺料指示灯点亮，表示Ａ机缺
料，要解除可按“ ”键关闭。
当Ｂ机出现缺料报警时，其对应的缺料指示灯点亮，表示Ｂ机缺
料，要解除可按“ ”键关闭。
当发生马达过载后，则心须切断电源后，检查马达及电源，并
将热继电器复位后方可恢复正常工作。
关料阀开启时间和吸料时间一定要调整适当，关料阀开启时间
太长，会造成吸料管堵塞，太短会造成储料斗吸不满，出厂设
定１５秒。
吸料时间太短，也会造成吸料管堵塞，出厂设２５秒。
参数设定时，必须先设定Ｈ１和Ｈ２，再设定ＨＦ和ＬＦ，因为ＨＦ最
大值受Ｈ１设定值限制，ＬＦ最大值受Ｈ２设定值限制。
７．吸料和送料的使用方法（６键式电脑板）
ａ．参数设定
“ ”键设定适当的参数。
Ｃ１：吸料时间（５－９９秒）
Ｃ２：缺料次数报警设定（１－１０秒）
Ｃ３：阀门延迟关闭时间（２－９９秒）
Ｃ４：待机时间（２０－９９秒）
出厂设定值：
Ｃ１（２０秒）
Ｃ２（３次）
Ｃ３（２秒）
Ｃ４（２０秒）
１８
ｂ．启动和停止
参数设定完成后，按Ａ或Ｂ或Ｃ可开启对应料斗，重复按一次Ａ或Ｂ
或Ｃ可关闭对应料斗。
ｃ．注意事项：
本机具有过载保护，缺料报警功能。
当机器在无料可吸时机器会停止工作并发出报警，此时可按相
应的Ａ，Ｂ，Ｃ键关机，加料后再开机即可恢复正常工作。
当发生马达过载后，则须要切断电源后，检查马达及电源，并
将热继电器复位后方可恢复正常工作。
８．本机需有压缩空气方可可正常工作，所以安装时必须用相匹配
的气管和控制箱上之气管接头连接好，并保证压缩空气压力在
４－６Ｂａｒ范围内。
９．手动开闭关料阀
当需要手动打开关料阀时，只需点按一下开阀按键，关料阀就
会自动开启，再按一下关阀按键，关料阀会自动关闭。
