株洲厂家供应 合金轧辊，螺纹钢筋轧辊三维轧辊 轧辊 硬质合金辊

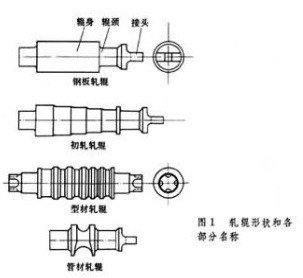

硬质合金辊环是由碳化钨和钴粘结金属组成的高硬度，高耐磨性的工具材料，要使硬质合金辊环在高速线材轧制中充分发挥其高耐磨，长寿命，高效率的优点首先得全面了解各牌号硬质合金的性能是正确选择各机架所用硬质合金辊环的牌号的依据，实现辊环的最佳匹配。
应用：
硬质合金轧辊 选用高强度硬质合金，寿命是工具钢轧辊的10-20倍，具有校好韧性和相适的耐磨性用于轧制有色金属扁线，不锈钢丝、铁丝、铜丝、镍、铜管、铝管、缩口拉管内模。
| 钢筋尺寸 | 外径 | 内径 | 厚度 |
Φ | Φ | Φ | H |
| mm | mm | mm | mm |
4-8.5 | 125 | 82 | 15 |
9~12 | 125 | 82 | 20 |
4-8.5 | 140 | 90 | 15 |
9~12 | 140 | 90 | 20 |
4-8.5 | 150 | 90 | 15 |
9~12 | 150 | 90 | 20 |
注:该表格为推荐使用规格,我公司也可根据用户提供的图样生产其它规格.
硬质合金三维轧辊使用要求:
1、 轧辊严禁敲打、碰撞.
2、 安装轧辊的总成轴承间隙要适中偏紧.
3、总成装配的旋转精度(圆跳动、端跳动)必须控制±0.05μ范围内.
4、 总成与轧辊的配合必须过渡配合并紧固.
5、轧辊严禁用水和乳化液进行冷却.
6、 采用内冷却形式的水管接头不能漏水,最好取消冷却.
辊环精坯尺寸及精度:
| 外径范围 | 内径范围 | 高度范围 |
| D | d | H |
| mm | mm | mm |
Φ145-Φ380 | Φ87-Φ260 | 62-130 |
注:可按用户要求定制
辊环外径、内径、高度允许偏差：
| 精度等级 | 1级 | 2级 | 3级 | 4级 |
外径（±） | 0.02 | 0.05 | 0.10 | 0.15 |
| 内径（+） | 1T5 | 1T6 | 1T7 | 1T8 |
高度（—） | 0.03 | 0.1 | 0.20 | 0.5 |
硬质合金辊环牌号性能：
| 牌号 | Wc(%) | Co(%) | Ni(%) | Cr(%) | 密度g/cm3 | 硬度 ≥HRA | 抗弯强度 ≥Nmm2 | 抗压强度 ≥Nmm2 | 热膨胀系数 10-6/K | 导热率W/cm.k | 杨氏弹性模量KN/mm2 |
| YGR60 | 70 | 30 | 30 | 30 | 12.8 | 78 | 2200 | 2900 | 7.0 | | |
| YGR55 | 76 | 24 | 24 | 24 | 13.1 | 80 | 2400 | 3000 | 6.8 | 0.17 | 420 |
| YGR45 | 80 | 20 | 20 | 20 | 13.5 | 81 | 2500 | 3100 | 6.4 | 0.14 | 480 |
| YGR40 | 82 | 18 | 18 | 18 | 13.7 | 82.5 | 2600 | 3200 | 6.2 | 0.2 | 530 |
| YGR30 | 85 | 15 | 15 | 15 | 14.2 | 84.8 | 2700 | 3300 | 6.1 | 0.2 | 530 |
| YGR25 | 88 | 12 | 12 | 12 | 14.3 | 85 | 2600 | 3400 | 6.0 | 0.2 | 550 |
| YGH55 | 74 | 26 | | | 12.9 | 80 | 2200 | 3000 | 7.0 | 0.17 | 450 |
| YGH45 | 75 | 25 | | | 13.4 | 82 | 2400 | 3100 | 6.5 | 0.18 | 480 |
| YGH40 | 82 | 18 | | | 13.6 | 83.5 | 2500 | 3200 | 6.4 | 0.19 | 500 |
| YGH30 | 85 | 15 | | | 13.9 | 83.5 | 2400 | 3300 | 6.1 | 0.2 | 540 |
| YGH25 | 88 | 12 | | | 14.1 | 85 | 2300 | 3400 | 6.0 | 0.2 | 560 |
