七色1200宽幅印刷机高速凹版印刷机凹印机编织袋印刷机凹版彩印机
构成
本机以操作面为基准，从右至左按照放卷部，第1印刷色组~第8印刷色组，收卷部顺序来排列的，并由电气系统。
放卷部 1组
放料牵引 1组
印刷组单元 7组
收料牵引 1组
收卷部 1组
电气系统 1组
版辊驱动装置 1套
张力控制系统 1套
电脑对版系统 1套
1． 主要参数
流向 从右向左（操作面）
印刷色数 7色
最大材料幅宽 1200mm
最大印刷宽度 1200mm
最高机械速度 130m/min
印刷速度因印刷材料、版面、印刷油墨、印刷工艺、操作人员的水平有所变化
放卷直径 Φ600mm
收卷直径 Φ600mm
印版直径 Φ120mm~Φ350mm
印版幅宽 820mm~1250mm
套准精度 纵向综合套色精度±0.10mm(自动套准系统跟踪·POBB·PET)
张力范围 2~50kg
张力精度 ±0.3kg
收、放用纸芯 Φ76mm×Φ92mm
压印力 400kg
刮刀窜动 ±5mm
干燥方式 电加热（130kw）7色
主电机功率 AC 11kw
机器外型 12600×2800×3100(mm) 长×宽×高（1200型7色）
机器净重 约16000kg
承印材料 PET 12~60μm BOPP 18~60μm
PVC 32~100μm OPP 18~60μm
PE 40~100μm CPP 20~60μm
组合膜 18~60μm 铝箔 11-32μm
纸20~100g/㎡（68以上需另静电吸墨器）
以及其它与以上材料有相同性质的薄膜类卷简材料。
二、 主要部分的说明
放卷部
结构 ● 内置式双工位旋转式回转架
l 半自动回转臂3600正转方向
l 料卷横向调节为手动±20mm
l 双工位.磁粉.制动器5Kg×2只
l 自动恒张力一套
l 料卷采用气胀轴，两端带有位置标尺
规格 ● 最大的卷径 Ф600mm
l 料卷横向调节 ±20mm
l 回转架转速 1r/min
l 张力设定范围 1～25kg
l 张力控制精度 ±0.3kg
l 最大的放卷幅宽 1200mm
● 放卷回转电机 AC0.55kw（配减速箱1:17）
放料牵引部
结构 ● 双辊对滚式，钢、柔结合
l 柔辊的离合，压力的调节由气动元件完成
l 2.5Kg磁粉制动器控制
l 张力检测系统及张力稳定系统
l 高灵敏度的张力开环控制系统
规格 ● 钢辊 Ф130mm
l 柔辊 Ф120mm丁青邵尔（A）600~650
l 张力设定 2～50kg
l 张力精度 ±0.3kg
l 柔辊的最大压力 200kg

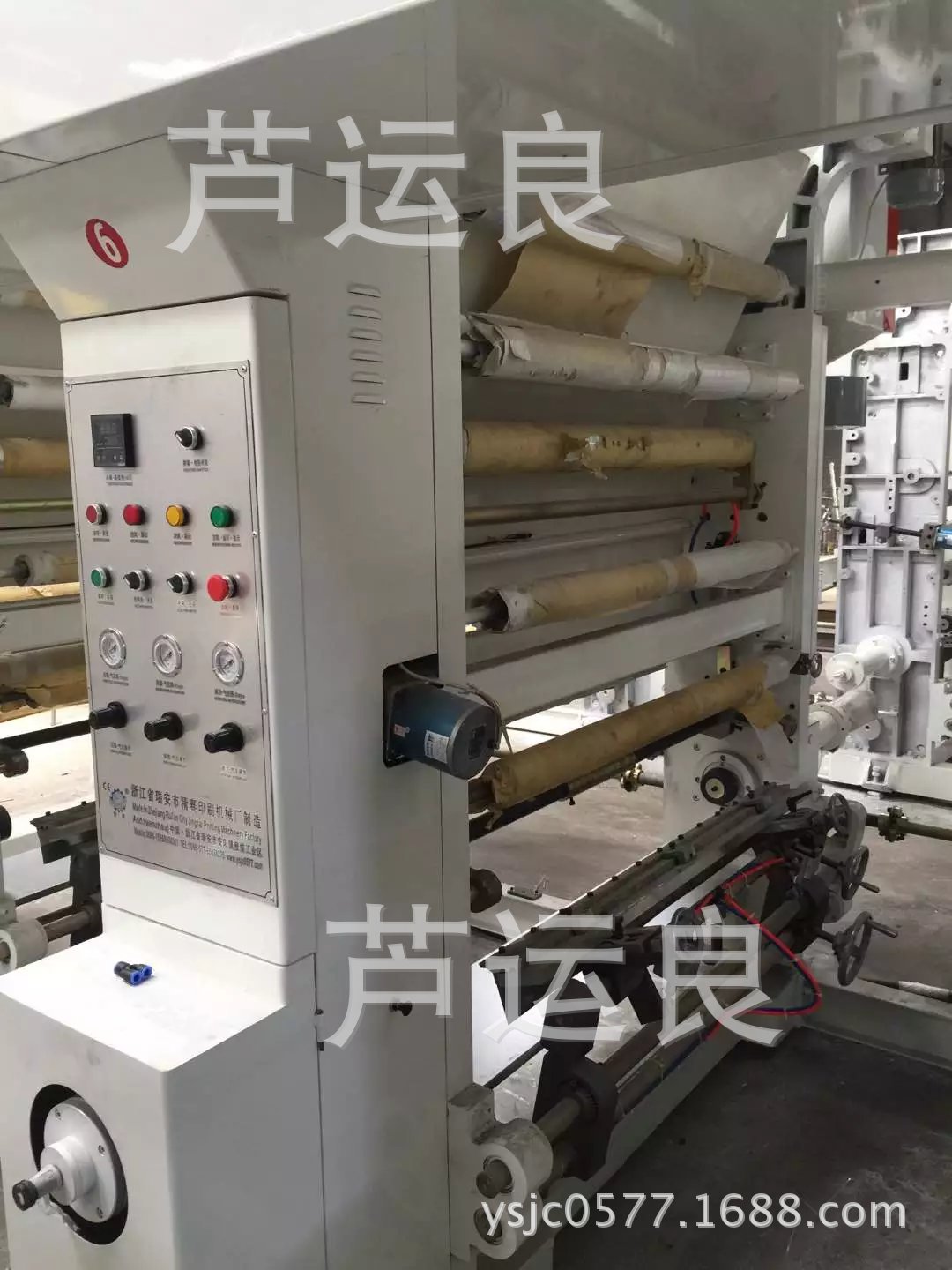

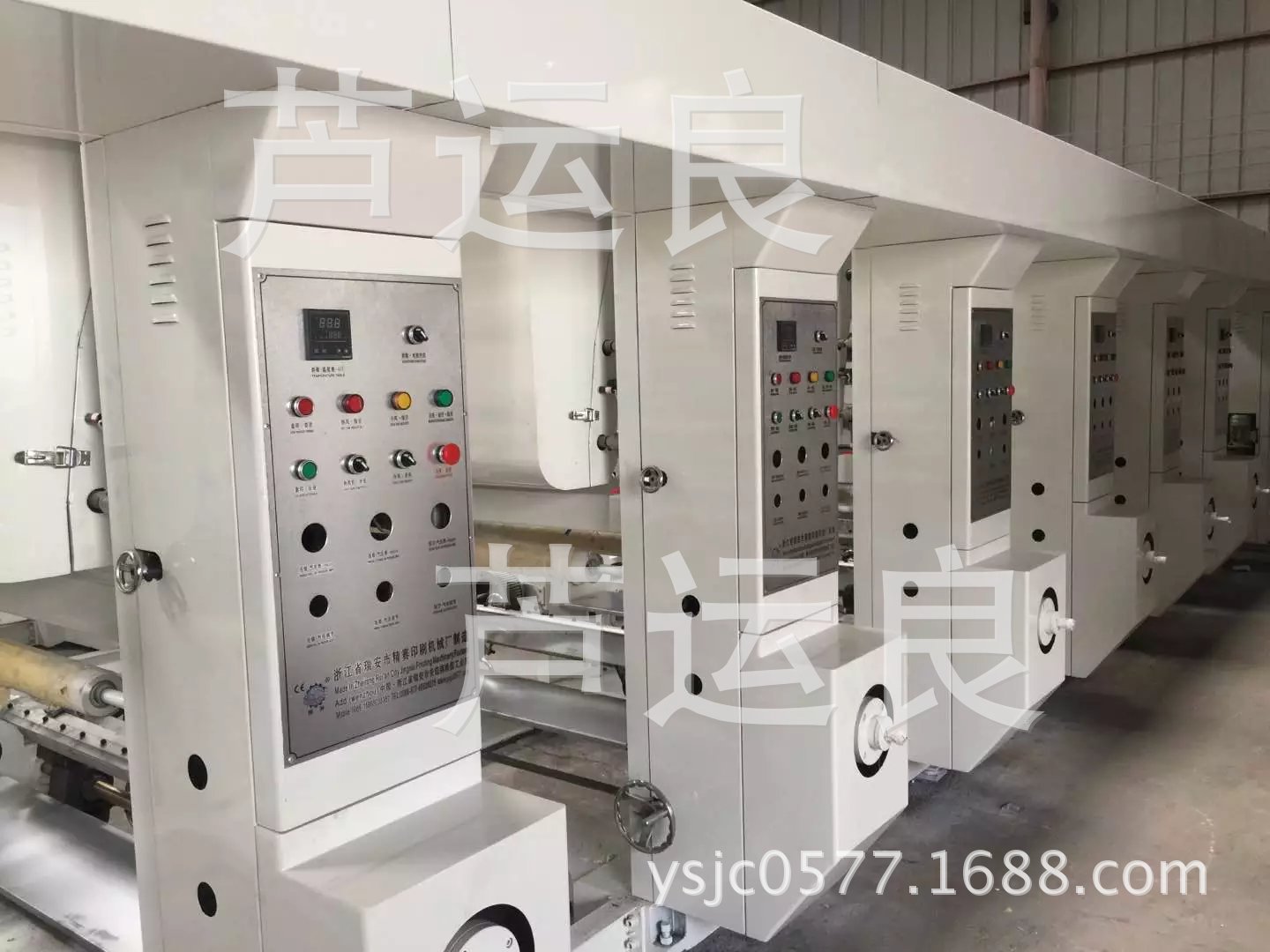

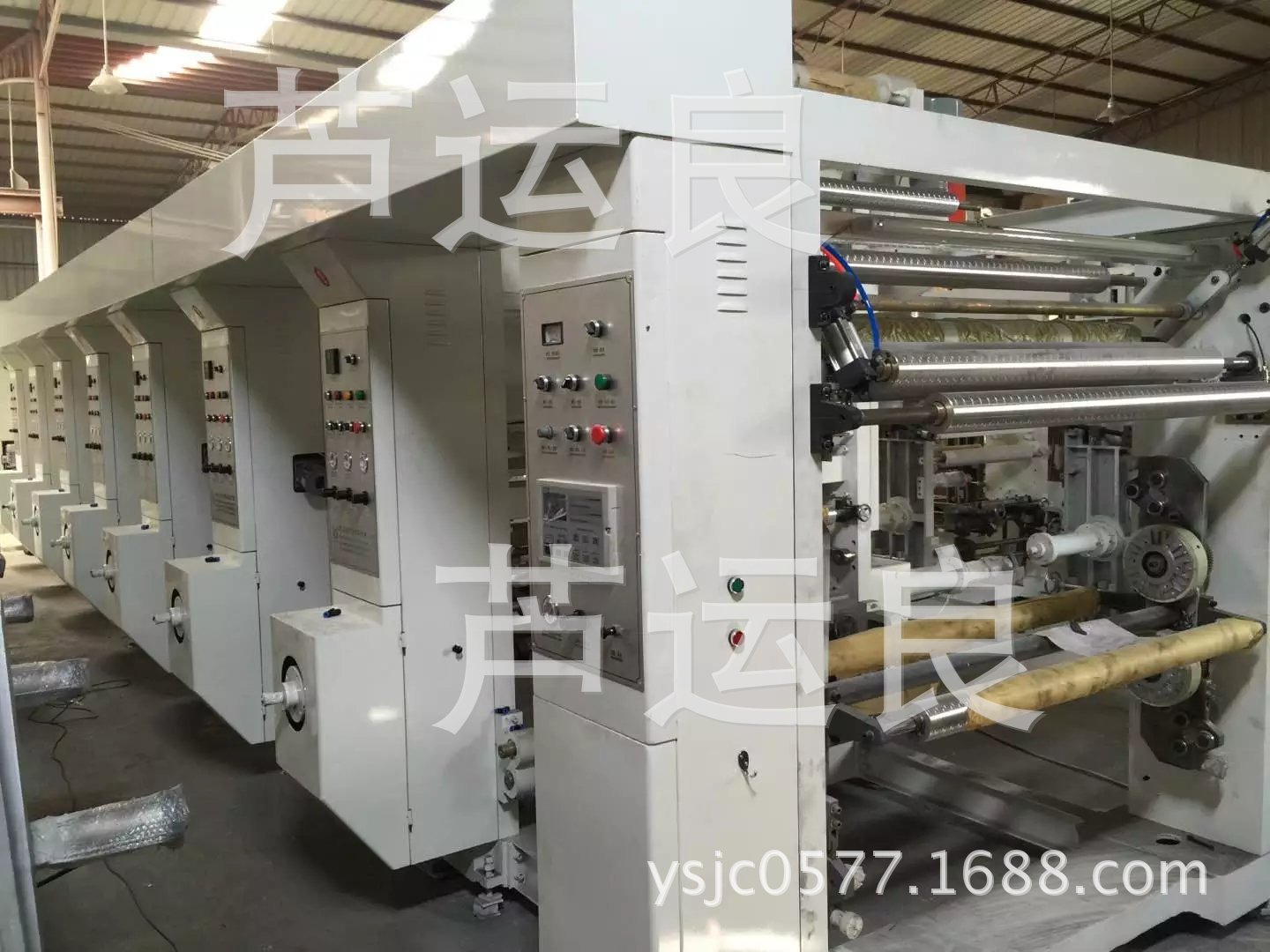

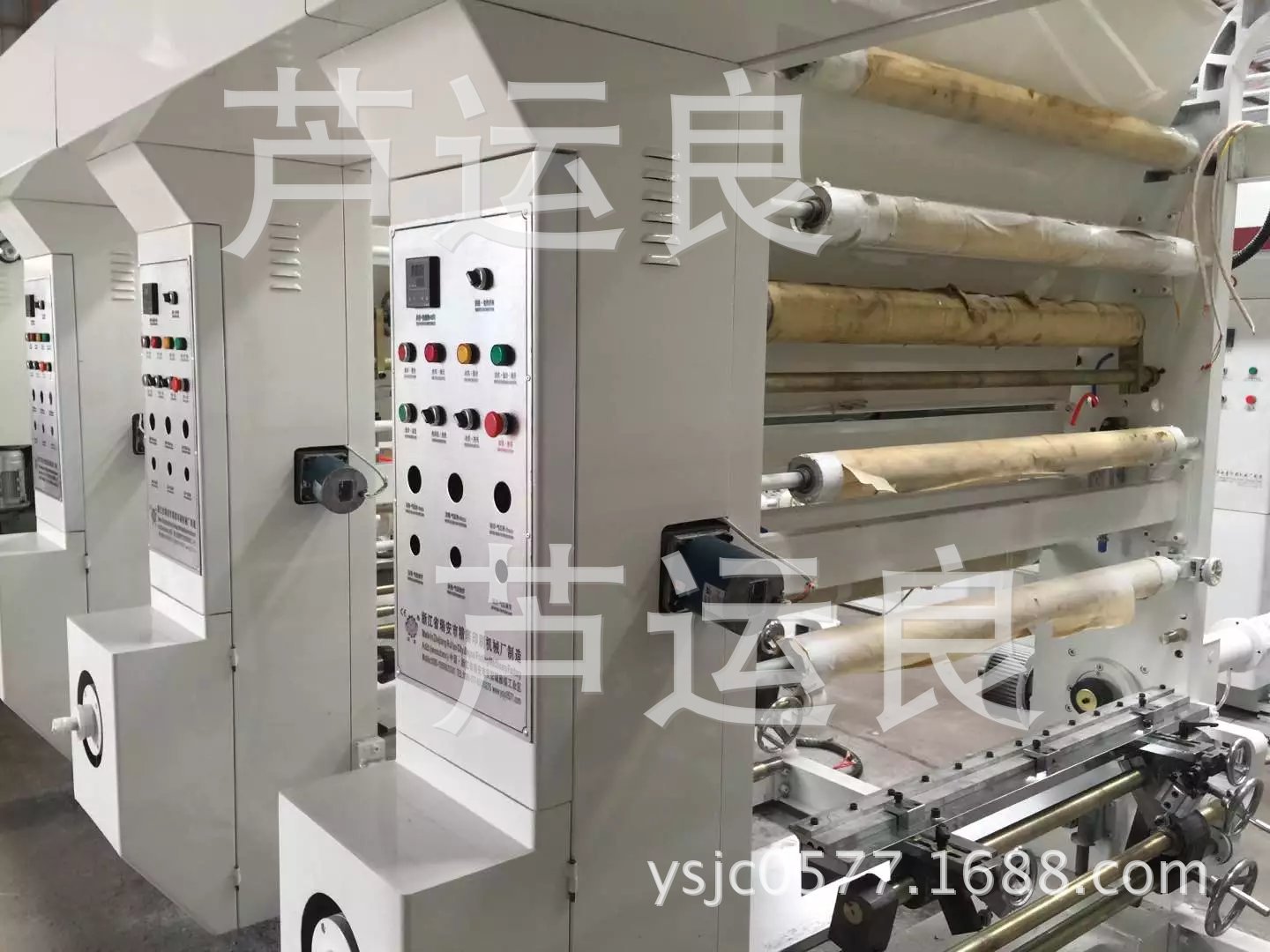

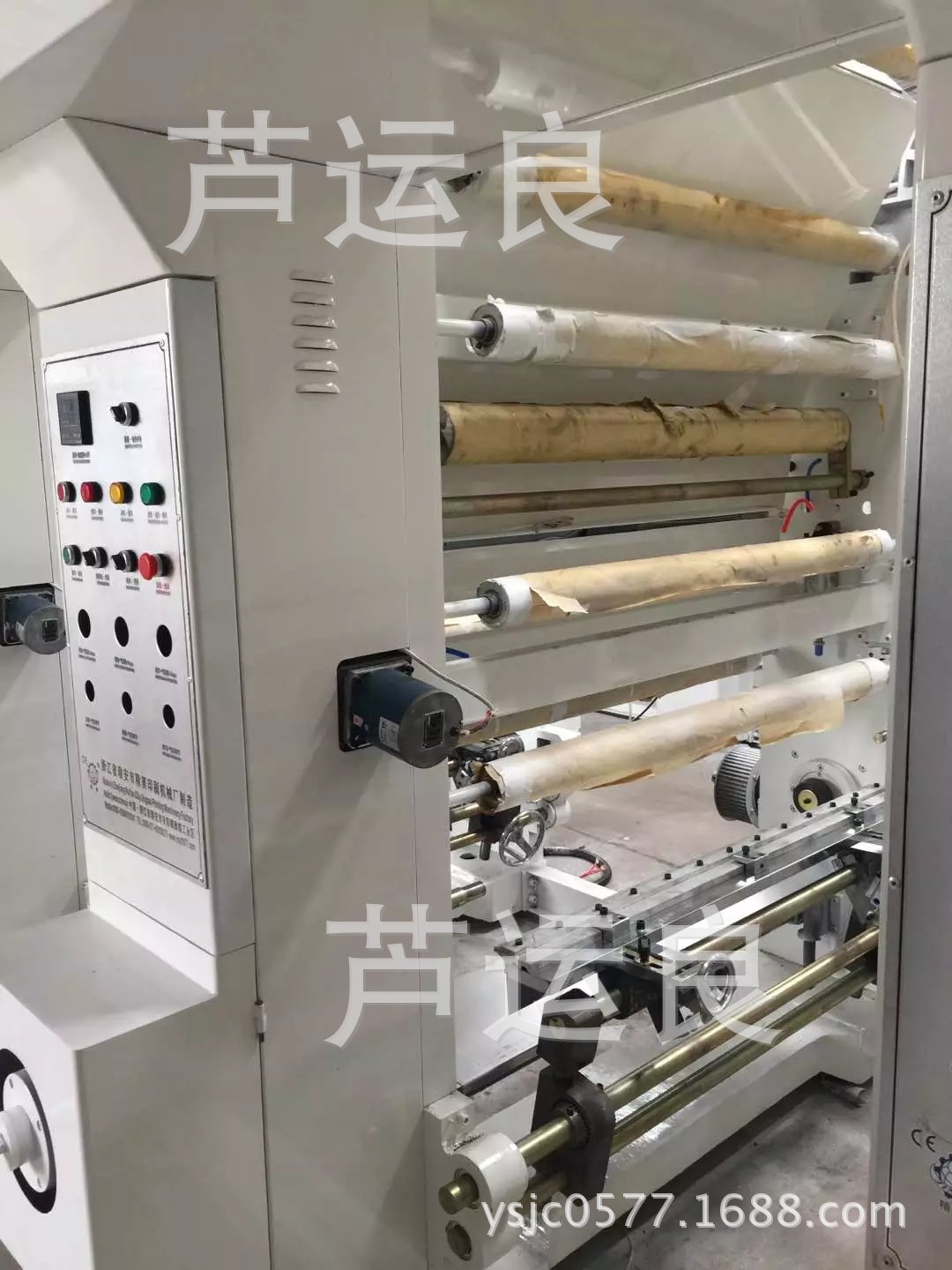

印刷部（7组）
结构 ● 版辊定位为无轴式气动锥顶版方式（820mm——1250mm）
l 压印辊为整体快换结构，可进行快速更换
l 压印辊下压结构为摆臂式，与一导辊协同动作，保证下压、上升所 产生的料长变化为最小
l 刮刀装置为双轴式气动加压、离合、三方位（水平、升降、圆周）调整结构
l 刮刀可窜动，窜动频率与主机转速成一定比例
l 墨斗盘上下升降手动调整
l 单元齿箱为浸油式密封齿轮传动箱，高精度传动齿轮
l 调整辊为单边调节方式
l 纵向自动套准
l 横向调版护罩采用全包式护罩
规格 ●版辊宽度 最长1250mm
l 版轴距地面高度500mm
l 压印辊 Ф140mm中凸聚氨酯胶，邵尔（A）600~650
l 最大的压印力 400kg
l 刮刀窜动 ±5mm
l 刮刀压力 10～100kg

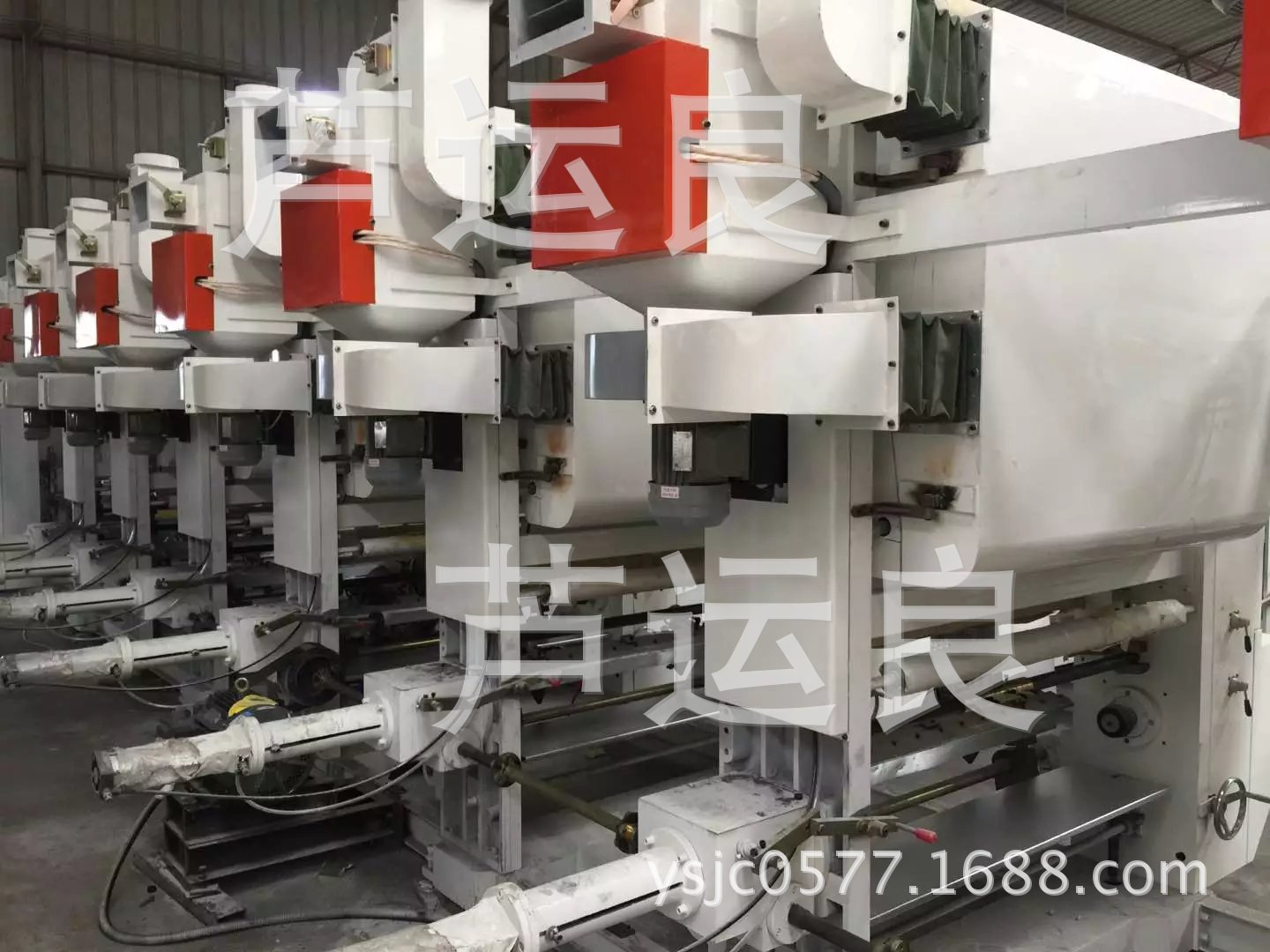

干燥部（7组）
结构 ● 单色组独立烘干系统设计
l 全封闭的加长烘箱，印刷组单组烘道走料长度1200mm
l 热源可以二次回风利用，有效节约能源
l 顶末端内敛式扁平风嘴
l 热源为电加热
l 密封式干燥箱体，分组式，方便穿料和清理
l 进风和回风管路各自独立，预置废气排风管道接口
l 智能化的连续恒温控制
规格 ● 烘箱温度 ≤700C（室温为200C）
l 箱内的料长 1200mm(7组)
l 风速 ≥20m/s
l 回热风利用率 0～40%
l 温度控制精度 ≤±30C
l 最大送风量 1100m3/H(7组)
l 热风机功率 1.5kw/组(7组)
l 冷却风机功率 180W/组（7组）
l 分组独立式.风机.通过.管道.正面.接触印刷面
l 加热功率 18kw/组(7组)
收料牵引
结构 ●双辊对滚式，钢、柔结合
l 柔辊的离合、压力的调整由气动元件完成
l 钢辊由变频电机独立驱动，
l 高灵敏度的张力开环控制系统
规格 ●钢辊 Ф130mm
l 柔辊 Ф120mm 丁青，邵尔（A）600~650
l 张力设定 2-100kg
l 张力精度 ±0.3kg
l 柔辊最大压力 400kg
l 牵引电机 25NM 力矩电机
收卷部
结构 ● 内置式双臂双工位式回转架
l 收料主机由单独电机运行
l 自动计米功能（A轴、B轴和总长）
l 收卷轴为气胀轴Ф74 3寸
l 半自动回转臂正、反3600回转
l 料卷横向调节为手动±20mm
规格
l 最大的卷径 Ф600mm
l 回转架转速 1r/min
l 张力设定范围 2～50kg
l 张力控制精度 ±0.3kg
l 料卷横向调节 ±20mm
l 收卷电机 40NM 力矩
特点
● 不停机换卷，节约时间、提高效率，减少废品
机架及走料部
结构 ● 整机位铸铁墙板
l 烘箱内导向辊采用外置轴承定位，提高受热状态灵活性
l 组合模块化的设计
l 钢铁槽形支撑（横梁）
规格 ● 墙板厚度 70mm
l 色组空距 1000mm
l 导辊直径 Ф70mm Ф80mm Ф100mm
l 导辊长度 1230mm
特点 ●导辊动平衡检测，稳定的印料传递
l 导辊的布局流畅，使料膜运转平稳
l 导辊表面硬化处理，提高耐磨性
主传动部
结构 ●主电机通过主传动轴和若干弹性联轴节及齿箱将动力传至每一色，带动版辊回转，刮刀轴向运动。
l 与齿箱及各传动轴连接处为柔性连接
l 主电机单独的地基板及减速机构
规格 ● 主电机 AC11kw
● 联结轴 弹性膜片联轴器
特点 ● 变频控制，��速区控制精度高
l 主轴柔性连接起减震作用，稳定的动力传递
纵向套装系统:国产套色系统： 渭南科赛产 1套
●套色精度: ±0.10 mm
●适用印刷速度: 10-130米/分
●纵向套色系统主机(7个信道) 1台
●电跟单元 6台
照明系统
● 设计通用式日光灯
● 自动套准装置（用户可指定）
● 陕西产
● 配套设施：（用户负责）电源：三相四线空气开关:380V 50HZ
