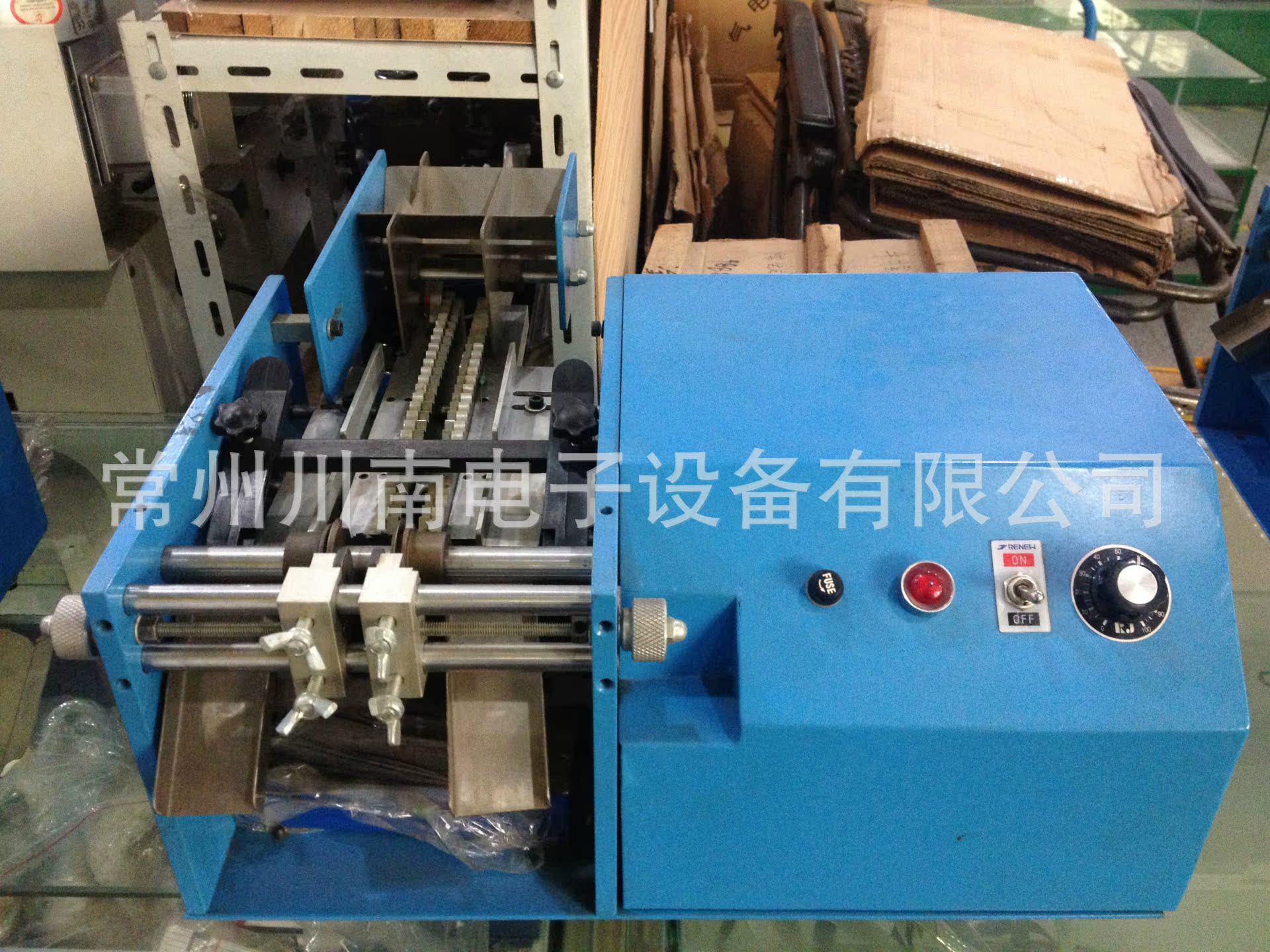

供应全自动散带合并电阻成型机

常州市天宁川南电子器材的一家以线材加工设备，五金设备耗材研制、电子元器件切脚成型的销售、服务为一体的企业。拥有雄厚的技术力量，强大的售后服务网络和一流的精密加工设备.

早已投放市场的成熟产品有：全自动电脑切线剥皮机系列、气动剥皮机系列，电动冲床，端子自动压着机系列，模具，刀具系列、铜带机（连续接线机）系列、拉力测试器（引张测力仪）、脱扭机系列、电话插头压着机、LED切脚成型机、多功能电子元件切脚机，散装电容剪脚机，自动散装带装电阻切脚成型机，单边带式元件切脚机，跳线成型机，电晶体自动成型机，自动PC板切脚机，各种规格铜带。以上设备的维修，我们绝对以优良的品质，热忱的服务态度，为合作伙伴创造最佳效益，期待你的光临指导！

动作原理：

本机为散装电阻和带式电阻均可加工成型的双功能机型。

1、         散装电阻成型：

散装电阻通过定向下料斗横跨两定，动齿条上，打开电源开关（54），旋转调速器（53），电阻通过动齿轮条（1）（32）险向上下逐步将电阻前后排列送至切断刀和成型齿上，成型齿轮（25）完成成型：切断成型后电阻掉进成型盒内，完成成型加工。

2、         带式电阻成型：

        将带式电阻的较长一端架于架料轮（34）（36）之间，另一头平放进入塑料轨道（46）槽内，延伸至两对成型和切脚齿轮上，打开电源开关（同上）。

一、    操作说明;

1、         料轨道上紧固钮松，两轨道可作左右轴向移动，进料时，应使带式电阻与成型切断两对齿轮同中心。

2、         成型机座（15）（18）上固定螺钉钮（14）（17）旋松，即可作轴向移动，调整距离使成型片（16）（19）与成型齿轮（25）之距为电阻铜丝直径，过近将使用电阻丝表面受损。

3、         切断刀（21），切断齿轮（24）作轴向移动，无需外加固定。

4、         成型齿轮（25）是固定于切断齿轴（23）上，旋松螺钉可作轴向移动，两齿轮之距为电阻为两脚之距，而切断齿轮（24）是固定于成开支齿轮（25）上，旋松螺钉也可作向移动，分别与两成型齿轮之距为电阻脚长。

两齿条之距离调整，可旋松导轨道固定曜（4）两止动螺钉，旋动一对调节螺母（6）即可根据电阻外形长短随间变化距离

动作原理：

本机为散装电阻和带式电阻均可加工成型的双功能机型。

1、         散装电阻成型：

散装电阻通过定向下料斗横跨两定，动齿条上，打开电源开关（54），旋转调速器（53），电阻通过动齿轮条（1）（32）险向上下逐步将电阻前后排列送至切断刀和成型齿上，成型齿轮（25）完成成型：切断成型后电阻掉进成型盒内，完成成型加工。

2、         带式电阻成型：

        将带式电阻的较长一端架于架料轮（34）（36）之间，另一头平放进入塑料轨道（46）槽内，延伸至两对成型和切脚齿轮上，打开电源开关（同上）。

一、    操作说明;

1、         料轨道上紧固钮松，两轨道可作左右轴向移动，进料时，应使带式电阻与成型切断两对齿轮同中心。

2、         成型机座（15）（18）上固定螺钉钮（14）（17）旋松，即可作轴向移动，调整距离使成型片（16）（19）与成型齿轮（25）之距为电阻铜丝直径，过近将使用电阻丝表面受损。

3、         切断刀（21），切断齿轮（24）作轴向移动，无需外加固定。

4、         成型齿轮（25）是固定于切断齿轴（23）上，旋松螺钉可作轴向移动，两齿轮之距为电阻为两脚之距，而切断齿轮（24）是固定于成开支齿轮（25）上，旋松螺钉也可作向移动，分别与两成型齿轮之距为电阻脚长。

两齿条之距离调整，可旋松导轨道固定曜（4）两止动螺钉，旋动一对调节螺母（6）即可根据电阻外形长短随间变化距离
