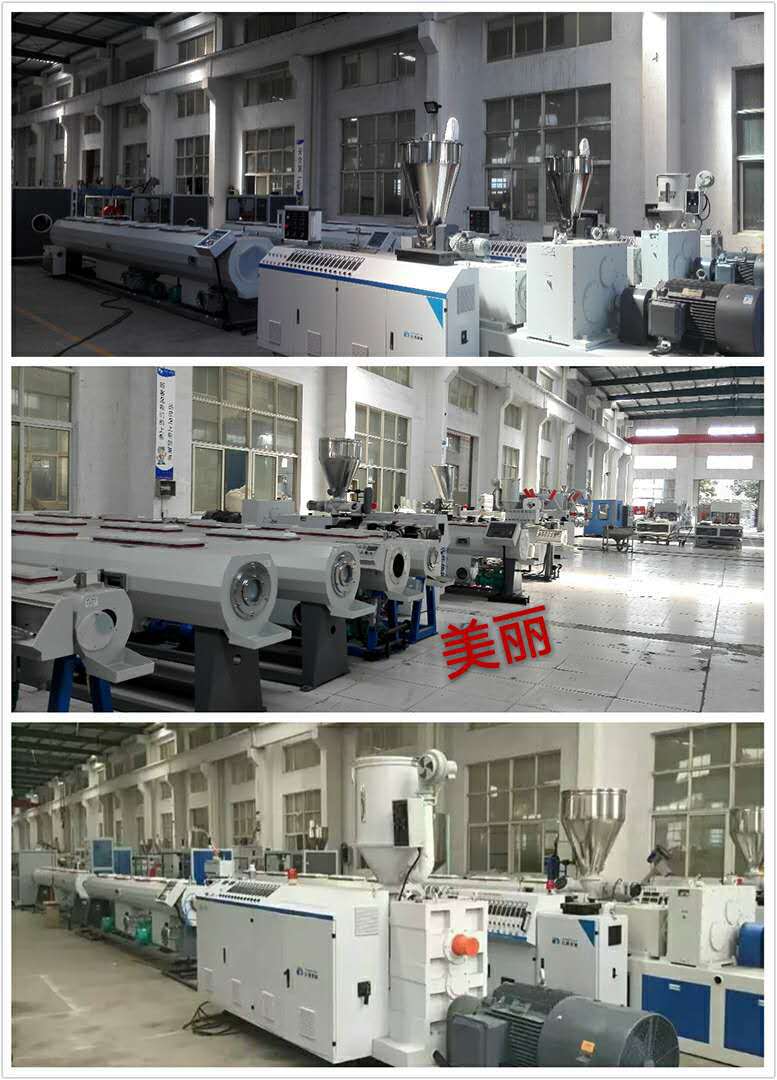

HDPE燃气管材挤出设备，PE塑料管材生产线，PE塑料管挤出机

加料能力（5m）

Feeding capacity

200kg/h

加料旋涡气泵功率

Feeding Whirlpool air pump power

1.1KW

料斗容积Hopper capacity

160L

装料量(kg)Charge amount

75kg

加热功率Heating power

6．5KW

风机功率Air blower power

0.25KW

螺杆、机筒

Screw/barrel

采用38 CrMoAlA，并调质及氮化处理（内表面渗氮研磨HV720），屏障形两级混炼PE专用螺杆

(38crMoAlA, Quenched and tempered nitrogen treatment; Inner surface nitriding grinding HV720. Barrier-type two-screw mixing PE screw )

螺杆直径

Screw diameter

75mm

螺杆长径比L/D

30：1

主电机功率

Main motor power

55KW西门子贝得电机

55KWSiemensmotor

主电机调速

Main motor timing frequency

采用ABB 55KW变频器调速

Adopt ABB 55KW Inverter

机筒加热

Barrel heating

采用不锈钢外壳，铸铝加热器，带风机冷却（苏州斯奥克风机）

Adopts stainless shell, Foundry Aluminum Heater, include force cooling fan(fan adopts Suzhou SOK 240W fan)

加热功率

Heating power

5KW×6区

5KW×6 zone

减速箱

Reducer gearbox

ZLYJ225硬齿面减速箱

ZLYJ225 hard surface reducer

主要电器

Main Electric Equipment

日本欧姆龙温控表，西门子接触器

Japanese OMRON Temperature Control Meter Siemens Contactor

产量Output

80～160kg/h

螺杆、机筒Screw/barrel

采用38 CrMoAlA，并调质及氮化处理

38crMoAlA, Quenched and tempered nitrogen treatment

螺杆直径Screw diameter

25mm

主电机功率Main motor power

1.1KW

主电机调速

Main motor speed adjusting

采用ABB 1.1KW变频器调速

Adopts ABB 1.1KW inverter

机筒加热

Barrel heating

采用不锈钢加热器

Adopts stainless heater

加热功率

Heating power

1KW×3区

1KW×3 zone

主要电器

Main electric equipments

日本欧姆龙温控表，西门子接触器

Japanese OMRON Temperature Control Meter Siemens Contactor

模具规格Mould specification

Φ50、Φ63、Φ75、Φ90、Φ110、Φ160mm

配两个压力等级芯棒

真空箱长度

Length of vacuum calibration tank

6米

6 meters

箱体

Tank

采用3mm不锈钢板

Adopts 3mm stainless steel

真空泵

Vacuum pump

4KW×2台

4KW×2set

水泵

Water pump

4KW×2台

4KW×2set

真空箱前后移动

Tank Lengthways Move

0.75KW摆线针轮减速电机，可调距离800mm

Adopt 0.75KW Gearbox Speed Reducer Motor

Adjusting Distance equal to 800mm

冷却箱长度

Length of cooling tank

6米

6 meters

箱体

tank

采用2mm不锈钢板

Adopts 2mm stainless steel

水泵

Water pump

4KW×1台

4KW×1 set

有效牵引长度

Effectual Haul-off length

2500mm

牵引速度

Haul-off Speed

0.3～3米/分

0.3～3 meters/min

牵引电机功率

Haul-off Motor Power

3.7KW

减速机

Reducer

苏州市国泰减速机厂

SUZHOU Cathay Pacific reducer factory

最大牵引力

Maximum Haul-off Force

30000N

牵引调速

Haul-off Speed Adjusting

采用3.7KW海利普变频器

Adopt 3.7KW inverter

下牵引机升降调整

Lower traction machine Elevating adjustment

1.1KW摆线针轮减速电机调节

1.1KW Cycloid reducer motor adjustment

上牵引架压紧

Above Haul-off Bracket

Compaction Mode

气动

Adopt pneumatic gas cylinder

链条

Chain

1寸弯板双链条

1 inch bend plate double chain

牵引块材质

Traction block material

橡胶

Rubber

切割管材直径范围

Diameter Scope of Cutting Pipe

Φ50～Φ160mm

切割电机功率Cutting motor power

3KW

切割锯片直径Diameter of Saw

Φ350mm

锯架纵向随动行程

Bracket Longitudinal Moving Distance

680mm

堆放架长度Length of stacker

6米

6 meters

翻板Support-Board

0.8mm不锈钢板0.8mm stainless steel

气动翻料，带行程开关安装座，用以提供定长切割信号

pneumatic, with stroke switch soleplate, to provide the fixed length cutting signal
