       我公司广州市精源电子设备有限公司,专业从事焊接设备的研发、生产及销售。公司成立于2006年,坐落在广州市高新技术产业园,由留学回国的电阻焊专家、华南理工大学曹教授一手创办,公司由多位教授、博士组成的研发团队提供技术支持,拥有多项技术专利。



       我公司产品主要包含:电阻焊机电源、精密点焊机、脉冲热压焊机、缝焊机、微弧焊机等焊接设备,广泛应用于电子行业、照明行业、汽车电池行业、机械五金行业等;公司的主打产品:点焊机电源致力于为广大自动化厂商做配套服务。



脉冲热压焊工艺焊接简介:



       简单的说,此工艺就是将两个预先上好了助焊剂、镀了锡的零件加热到足以使焊锡熔化的温度(无铅焊锡熔点:217℃),冷却固化后,这两个零件就通过固化的焊锡形成一个永久的电气机械连接。



       那些不能使用SMT+回流炉进行焊接的器件,原本我们可以用恒温烙铁进行手工焊接,但手工焊接容易出现焊接外观不一致、不平整,甚至虚焊或焊坏产品等缺陷。而脉冲热压机则不同于恒温烙铁,脉冲热压机在通电瞬间即可达到所需温度,而一旦压头两端不加电压,瞬间风冷即可达到室温,而且压头平整,焊接出来的产品外观也平整一致。



脉冲热压焊机工作原理:



       通过在热压头上加载一定的脉冲电压,利用低电压大电流,令高阻抗的热压头发热,将与此相接触的物体升温!当温度升至焊锡的熔点之后,与之相接触的两物体将熔接在一起。脉冲加热的控制是通过焊接在压头发热部分的热电偶进行实时温度检测并将其反馈到温控器进行闭环控制来实现的。



undefined



                      暴风截图2015112622137337_副本      暴风截图2015112622184886_副本

脉冲热压焊机特点:





1、采用先进的段控控温系统,可灵活设置各段加温状态。对温度、时间等参数能高精度地加以控制。



2、升温迅速稳定、局部瞬时加热方式能良好地抑制对周围元件的热影响。



3、加压时通电加热和断电冷却同时进行、防止了结合部浮起、虚焊。最适合于柔性材、线材的热压焊、焊锡焊接及树脂粘结。



4、显示各阶段的温度。焊接压力、焊接时间、焊接温度可精确调节。



5、热电偶的闭环在线反馈控制提高温度的精确度,温控精度在3%左右。



6、可存贮20组焊接参数更换产品时非常方便。



7、多个焊点一次完成,效率高、一致性好、焊接强度高、焊点美观、操作简单。



8、10万次的焊头寿命,为贵客户创造价值.





wKiAiVZC8o_iprmcAAUMfLb3EC0003



脉冲热压焊机设备图片:



IMG_20141127_113339

                                                               上图为双头热压焊机

热压焊机电源参数:



型号

输入电压(V)

额定功率(kVA)

最大输出电流(DCA)

温度设定范围℃

负载持续率(%)

逆变频率(kHz)

JYD-02R

      220V

          6



                50--600

                 20

            4

加热时段

焊接脉冲数

温度缓升缓降控制

存储焊接规范数

外形尺寸(mm)(L*B*H)

重量(kg)

        2

          3

                 有

                    20组

           435*185*320

            15



 样品焊接实例分析:



IMG_1835

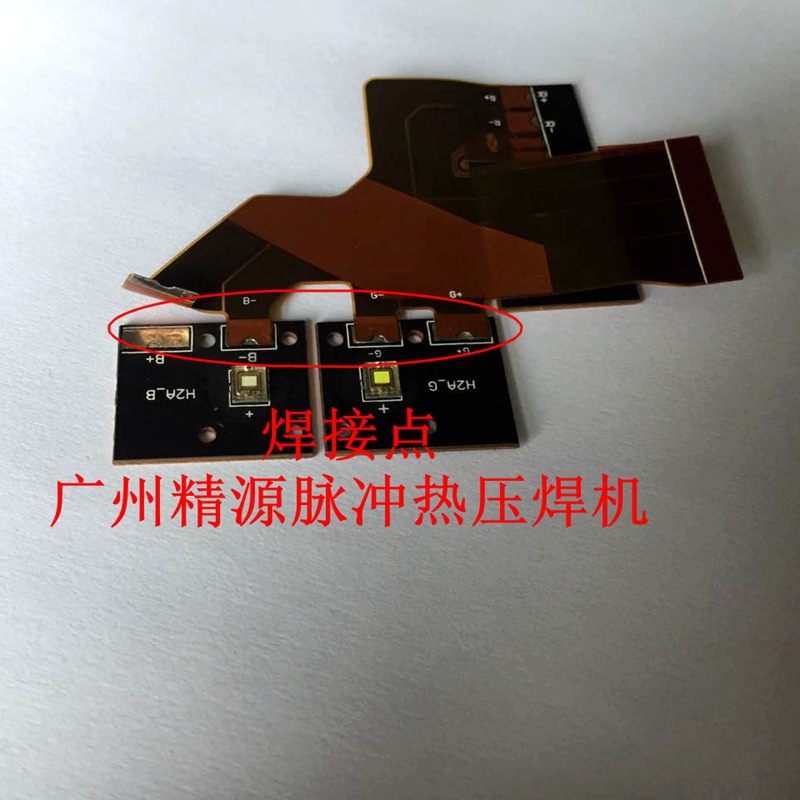

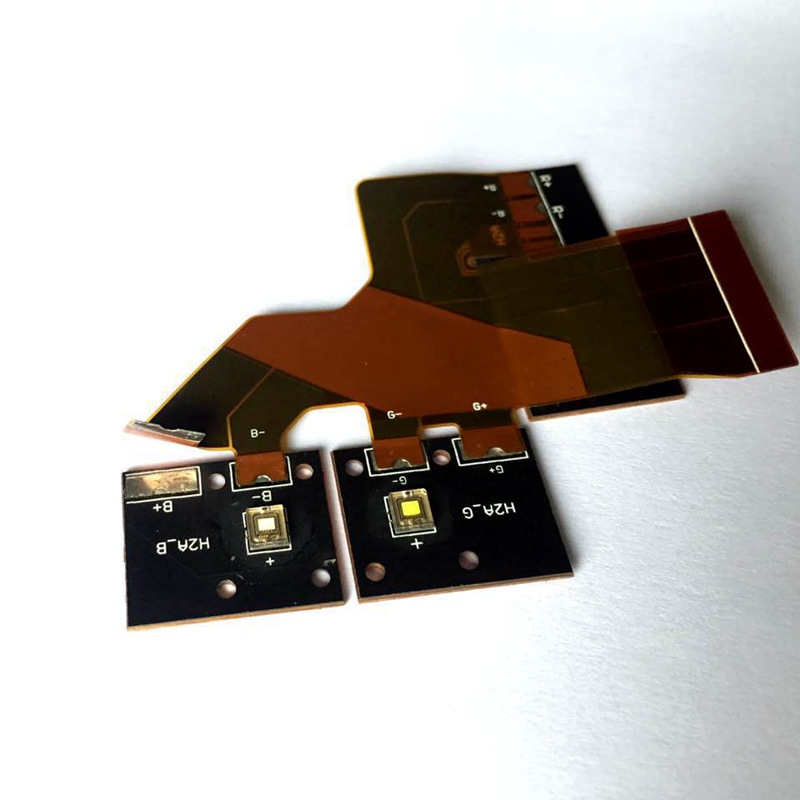

       工件是AFC树脂热熔软线排线焊接到PCB线路板上,工件一次焊接完成,焊点一致性好,焊接牢固,工件有刷锡或者没有刷锡都能焊接。我公司的热压焊机控温精准,热量集中,效率高,对焊点周边没影响。



工件样品免费焊接 :



      广州精源电子设备有限公司在工厂内备有多种功率的精密逆变点焊机(碰焊机)、热压焊机、缝焊机,并且有几百种适合不同产品的夹具(还可根据产品设计夹具),无论贵司有任何产品存在焊接难点问题,都诚恳的欢迎您来我司(或将工件寄到我司)焊接打样,我们工程师30年的“电阻焊研究”和对焊接工艺的深度理解,完全有可能助你找到最佳的焊接解决方案。



质量保证和售后服务:我们因为专注,所以专业



证书招牌1
1、优秀售后服务,公司总部在广州,在深圳和苏州都设有售后,对全国各地客户反馈问题可作出及时快捷的反应。
2、所有产品全检测试合格后发货;我方负责把产品安全地运抵目的地。
3、对设备维护及管理免费提供必要的产品方面技术培训,培训内容包括:设备调试;设备使用中的注意事项;设备使用维护的基本要求。
4、所有出厂设备自交付日期起免费保修壹拾贰个月(人为损坏及不正当使用损坏收取材料成本费)。终身维护。


设备价格:


      网络上显示价格只供参考,实际价格根据焊接工件结构,金属材质,焊接工件线径大小、材质厚薄等选择合适的焊接电源、焊接机头以及相应工装治具,确定设备价格。在打样后的书面焊接方案中会详细向客户说明价格成本构成。



联系人:杨先生

手机:15013003994(微信)

QQ :1391700456

电话:(8620)-82222112

传真:(8620)-82227112

邮箱:1391700456@qq.com

地址:广东广州高新技术产业开发区科学城开源大道 188号B栋6楼45                                                                JY精源电
