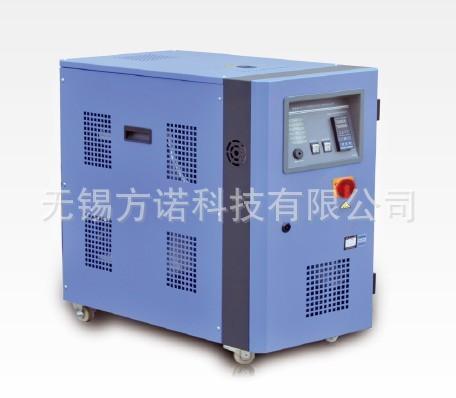

STCH-24W 24KW模温机 水式高温模温机 水温机 注塑模温机

采用PID微电脑控制，控温准确；
水（油）泵过载保护，有效保障其使用寿命；
低液位报警装置，保证系统运行安全；
主电源切断开关，符合CE安全标准；
本机装有逆相报警功能；
多重异常指示装置，让客户清楚了解故障原因，故障及时得到解决；
加热桶采用不锈钢制造，清洗容易；
可选配模具气吹清洁功能，保证暂时放置的模具清洁干净，延长模具使用寿命。

一、            配置详情
1.使用电源：AC3＋N＋PE。
2.操作面板：PVC面膜，独立电箱。
3.电脑板：集成电路控制，性能稳定，温度误差小,可多路显示温度（P型机）。
4.温控表：PID方式控温，温度误差±1℃。
5.通断开关：严格按欧标要求，以保证维修人员安全。
6.无熔丝开关：采用无熔丝设计，可反复使用，以保证机器使用安全。
7.交流接触器：采用法国施耐德。
8.补水开关：采用压差式补水，反应迅速，有效防止管路缺水。
9.超温检测开关：体胀式温度检测，有效防止温度过高。
10.逆相保护器：宽电压设计，具有缺相判断功能。
11.泵浦电流检测：采用PC板检测或法国施耐德热继电器检测。
12.泵浦：台湾元欣。
13.电热管：进口发热丝，优质不锈钢管。
14.电磁阀：3/8吋口径，铜质。
15.内部管路：优质无缝不锈钢管。
16.加热桶：优质不锈钢。
17.进水口过滤器：铜质Y型滤水阀，不锈钢滤网。
18.阀门：不锈钢球型阀。
19.使用温度：普通油式160℃，普通水式95℃
            高温油式300℃，高温水式140℃
20.选购功能：配备多温度显示功能，可选换模防漏功能。
21.油式机：配备高温导热油10L，优质铁弗龙管5条。
22.油高温机：配备高温油泵（350℃），高温球阀，电路及温度由集成电路控制，内部管路采用不锈钢焊接，有效防止渗漏，加热系统采用玻纤保温处理。
23.水高温机：配备高压水泵（0.6Mpa），高温球阀，电路及温度由集成电路控制，配备自动排气装置，配备高低压力检测，内部管路采用不锈钢焊接，有效防止渗漏，加热系统采用玻纤保温处理。

二、         安全保护系统：
1.总电源过电流保护；
2.温度超温保护；
3.电源缺相逆相保护；
4.缺水保护；
5.泵浦过载保护；
6.高温水机高压过高保护；
7.所有异常发生由中央检测系统警报器。

4.功能描述
4.1工作原理
本模温机主要应用于模具的加热及恒温，也可用于其它有相同需
求的地方，工作时，泵浦运转带动媒介（水或油），经恒温加
热后送到模具，在模具中循环后，回到模温机，如此来达到恒
温模具的要求。
4.2r-品特点
1．本机采用PID控制式温控器，可有效保证温度误差在20C之内。
2．当发生故障时，本机可将各异常状况显示于面板上。
3．本机采用高温泵浦，压力大，稳定性高，加热桶采用不锈钢制
作，使用寿命长，外观欧化设计，安全性好，维修方便。
4．本机可加装换模止漏功能，用户在更换模具时可轻松地将模具
和管路内的残液回收或清除，对模具的保养起着非常重要的作
用。
5.安装说明
5.1准备工作
1．安装机器的位置必须考虑其它设备，物料堆放，维护工作的要
求，建议其四周保留适当的空间。
2．在安装前，应先完成电源供应的布置工作，电源的电缆线能承
载功率应大于机器的总功率。
3．检查机器外观在运输过程中是否有损坏的地方，如有明显损
坏，请与工厂或销售商联系。
    1 4
5.2安装方法
1．将循环冷却水压力高的一端接到模温机冷却水入口，压力低的
一端接到模温机冷却水出口。
2．用随机附送的高温管将模具接到模温机热媒出口和热媒回口，构
成循环回路，如有不使用的接头，用高温管相互联接。
3．准确将电源接入，注意接入电压要与机器电压相符。
4．安装工作完成后，水式模温机请先排掉加热桶内之空气，方法
是将热媒出口处之高压管卸掉，打开模温机球阀，直到热媒出
口处有水溢出即可，油式机无此步。
5．油式机安装好后请将随机附送之热媒油加入油箱，加油时，请
注意观察机器后板上的液面镜，油位高度不能超过“FULL”的
位置。
6．本机工作时必须要接冷却水，且压力保证在3-6Bar之间。
7．机器安装完毕后，请用软布把机器清理干净，特别是油式机，把滴
落的油要彻底清理，以免污染环境。

6.3使用方法
1．使用前必须用相匹配的水管将循环水接入机器，并保证水温不超
过300C，压力达3-6Bar，流量60UMin。
2．打开本设备控制箱上的泵浦开关，泵浦交流接触器吸合，泵浦
开始运转。
3．打开电热控制开关，温控仪通电，当检测到实际温度低于设定
温度时，电热交流接触器吸合，电热管开始加热。
4．按动温控器上之教字调整按钮“▲”和“V”，可以增加或减
少设定温度。
1 9
5．当设定温度和实际温度有偏差时，可在温控仪参数设定里进行
调整（具体见温控仪参数设定）。
6.启动泵浦运行开关时如果低液位报警，则：
水式机会自动加液，水满后机器停止报警。
油式机则需人工将热媒油从注油口加入，加油量为只要机器可以
运转就可以了，不能注入太多，否则会发生溢油。
7．加油时，请注意观察机器后板上的液面镜，油位高度不能超过
  “FULL”的位置。
