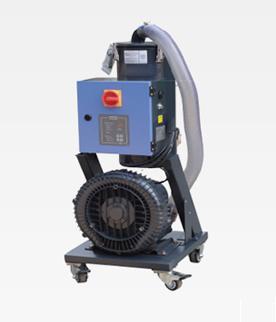

主机与料斗分离设计，操作方便简单；
微电脑控制，动作精准，并有多项警示提醒；
装有马达过载保护，有效延长马达寿命；
高压风机，能远距离输送；
料斗采用不锈钢制作，保证原料不被污染；
根据客户需要，可选一拖多对多台注塑机供料；
根据客户需要，可选电眼料斗或真空料斗。
型号Model | 马达 | 输送能力 | 输送高度 | 料斗容量 | 吸料管径 | 外型尺寸Extemal | 重量(kg)Weight |
Motor | Conveying | Conveying | Material | Conveying | Dimensions |
(kw) | Capacity | Height | Hopper | Tube | |
| (kg/hr) | (m) | Volume(L) | Calibre(mm) | 主机Controller | 储料斗Material Hopper | 主机 | 储料斗 |
| | | | | (L*W*H) | (L*W*H) | Controller | Material |
| | | | | | | | Hopper |
SAL-3HP | 2.2 | 550 | 7 | 12 | Φ38 | 450*380*800 | 400*260*750 | 60 | 12 |
SAL-4HP | 3 | 600 | 8 | 20 | Φ38 | 450*380*800 | 400*260*750 | 65 | 12 |
SAL-5HP | 3.7 | 700 | 8 | 20 | Φ38 | 450*380*800 | 400*350*750 | 75 | 20 |
SAL-7.5HP | 5 | 800 | 10 | 30 | Φ50 | 450*380*800 | 400*350*1000 | 90 | 25 |
SAL-10HP | 7.5 | 1000 | 12 | 30 | Φ50 | 450*380*800 | 400*350*1000 | 90 | 25 |
一、 配置详情
1.使用电源：AC3＋N＋PE。
2.操作面板：PVC面膜，独立电箱。
3.电脑板：集成电路控制，性能稳定，计时准确。
5.通断开关：严格按欧标要求，以保证维修人员安全（选配）。
6.无熔丝开关：采用无熔丝设计，可反复使用，以保证机器使用安全（选配）。
7.交流接触器：采用法国施耐德。
8.气泵电流检测：采用法国施耐德热继电器检测。。
9.气泵：优质合金铝气泵，噪音低，风量大，吸力强劲。
10.信号检测开关：采用台湾SAMD机械开关或（选购）Omron光电开关。
11.吸料胶管：采用优质塑钢胶管，耐磨性好。
12储料斗：采用不锈钢拉伸成型，外观光亮，平滑。
21.其它功能：缺料和过载均有警报和指示灯提醒。
二、 安全保护系统：
1.气泵过载保护；
2.发生过载或缺料后都会自动停机保护；
3.所有异常发生由中央检测系统警报器。
4.功能描述
4.1工作原理
本机由电脑板设定时间控制，通过吸风气泵对真空料斗抽真空，
使原料经吸料胶管送入真空料斗，电脑板设定时间到达后，气
泵停止工作，真空料斗的原料使用完后，会重新启动吸料。
08
4.2产品特点
1．操作简单，维修容易，储料斗采用不锈钢制作，确保原料不受
污染。
2．一体式系列采用欧化设计，进口碳刷式高速整流马达，体积
小，重量轻，吸力强，安装方便，适合新料输送。
3．分体式系列采用感应式真空气泵，并装有马达过载保护，具有
使用寿命长，维护少，吸力强，安装方便，操作容易等特点。
5．安装说明
5.1准备工作
1．安装机器的位置必须考虑其它设备，物料堆放，维护工作的要
求，建议其四周保留适当的空间。
2．在安装前，应先完成电源供应的布置工作，电源的电缆线能承
载功率应大于机器的总功率。
3．检查机器外观在运输过程中是否有损坏的地方，如有明显损
坏，请与工厂或销售商联系。
5.2安装方法
1．安装料斗
将上料机之储料斗置于干燥机之上，用随机附送之吸料胶管把一
条连接在真空料斗排气口和主机吸气口之间，另一条连接在储
料斗吸料口和不锈钢吸料口之间。
2．将电缆线按电压要求接入配电箱，连接主电源电缆线至主电
源，确定电网电源和本设备电压相同。
09
3．本系列机型都需要压缩空气，压力为3-4Bar，请用适当的PU气管
将压缩空气引入。
4．将料斗之感应线和膜片阀线分别插入主机的对应的插口，注意
不要插错。
5．主机，料斗，关料阀都需要接压缩空气。
6．正确安装关料阀，关料阀弯头的一边必须接吸料枪。
7．机器安装完毕后，请用软布把机器清理干净，特别是料斗部份
与原料接触的地方要彻底清理，以免污染原料。
5.3安装示意图
6.3使用方法
1．使用前必须用相匹配的气管将压缩空气连接到各膜片阀，并保证
压缩空气无水份，压力达3-6Bar，流量30UMin。
2．电脑板参数设定方法：
◆A机吸料时间参数设定方法：
当A和B都处于关闭状态时，长按“▲”键秒，出现“H1”后松
开按键，之后显示框中显示闪烁数值，其值表示吸料时间的参
数，可以用“▲”或“V”键来进行增减；调整完成后按“。怠
”键确认。
◆B机时间参数设定方法：
当A和B都处于关闭状态时，长按“V”键秒，出现“H2”后松
开按键，之后显示框中显示闪烁数值，其值表示吸料时间的参
数，可以用“▲”或“V”键来进行增减；调整完成后按“．是
”键确认。
A机启动时关料阀工作时间参数设定：
当A机和B机都处于关闭状态时，同时按“▲”和“蕊”键3秒，
当显示框中数值HF闪烁时，用“▲”或“V”键来进行增减，
参数设为“0”时，表示A机启动不开启关料阀门，调整完成后
松开按键，等待5秒后自动确认。
B机启动时关料阀工作时间参数设定：
当A机和B机都处于关闭状态时，同时按“V”和“参”键3秒，
当显示框中数值LF闪烁时，用“▲”或“V”键来进行增减，
参数设为“0”时，表示B机启动不开启关料阀门。调整完成后
栓开按键，等待5秒后自动确认。
3．机器的启动和停止
“协”键为A机的启动／停止键
按第一次，开启A机，同时A机吸料指示灯点亮成红色；此时如A
机缺料，则启动马达，开始吸料同时A机吸料指示灯变成绿色；
按第二次，关闭A机，同时A机吸料指示灯熄灭。
“f：纛”键为B机的启动／停止键
1 2
按第一次，开启B机，同时B斗吸料指示灯点亮成红色；此时如B
机缺料，则启动马达，开始吸料同时B机吸料指示灯变成绿色；
按第二次，关闭B机，同时B机吸料指示灯熄灭。
4．当A机出现缺料报警时，其对应的缺料指示灯点亮，表示A机缺
料，要解除可按“。怠．”键关闭。
5．当B机出现缺料报警时，其对应的缺料指示灯点亮，表示B机缺
料，要解除可按“。热，”键关闭。
6．当发生马达过载后，则心须切断电源后，检查马达及电源，并
将热继电器复位后方可恢复正常工作。
7．关料阀开启时间和吸料时间一定要调整适当，关料阀开启时间
太长，会造成吸料管堵塞，太短会造成储料斗吸不满，出厂设
定1 5秒。
8．吸料时间太短，也会造成吸料管堵塞，出厂设25秒。
9．参数设定时，必须先设定H1和H2，再设定HF和LF，因为HF最
大值受H1设定值限制，LF最大值受H2设定值限制。
