高周波熔接机主要有单头推盘式高周波熔接机、单头转盘式高周波熔接机、双头油压脚踏式高周波熔接机、双头脚踏式高周波熔接机、非标高周波熔接机等...

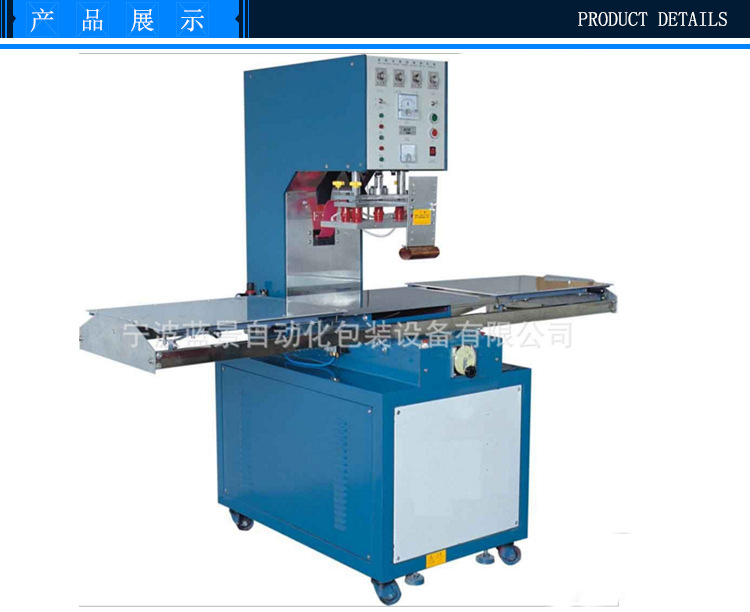

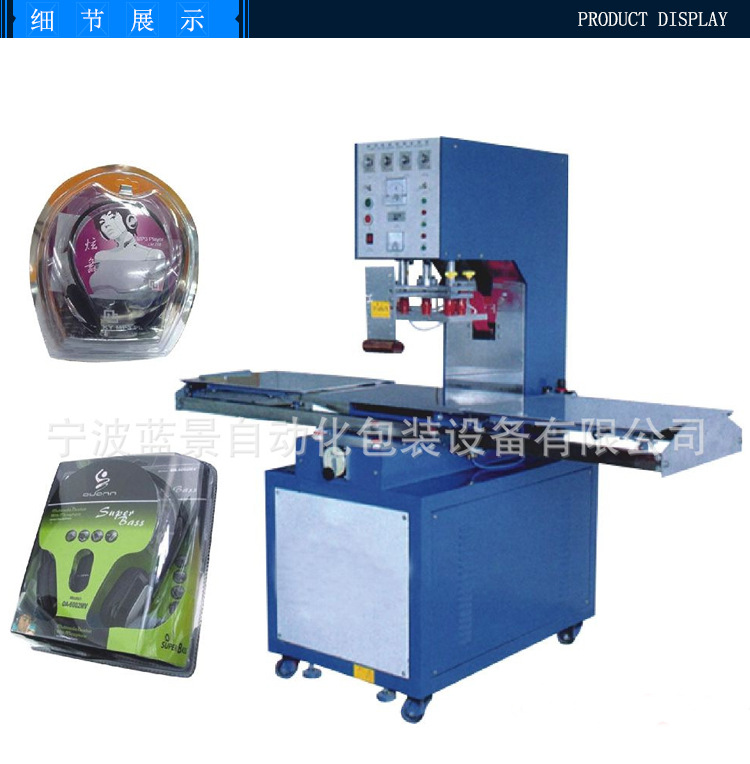

单头推盘式高周波熔接机的工作原理：
主要采用高周波设备高压整流自激高周波电子管振荡瞬间产生电磁波电流电场，利用被加工的PVC、TPU、EVA、PET等塑胶、塑料材料在电磁波电场内其塑胶、塑料材料的内部分子产生极性化摩擦生热，加上一定的压力使所需要热合焊接的塑料、塑胶产品达到熔接封口作用。
■ 高Q值电子振荡管，输出稳定可靠。
■ 高灵敏度火花抑制电路,防止损坏模具。
■ 圆盘,转盘，推盘式结构可选，有效提高生产效率。
■ 优质进口元器件组装。
机型 | LJ-GZ5 | LJ-GZ8 | LJ-GZ10 | LJ-GZ15 |
高周波功率 | 5KW | 8KW | 10KW | 15KW |
电源电压 | 220V/380V 50/60HZ |
频率 | 27.12MHZ | 13.56MHZ |
输入功率 | 8KVA | 15KVA | 18KVA | 25KVA |
整流器 | SILICON DIODE 矽二极体 |
振荡管 | 7T85RB | 7T69RB | E3069 | 8T85RB |
最大压力 | 350kg | 500kg | 800kg | 1000kg |
电极间隔 | 160~200MM |
焊头活动尺寸 | 175MM | 200MM | 150MM |
上电极尺寸 | 200х350 | 400х600 | 500х700 | 600х900 |
下电极尺寸 | 400х600 | 600х800 | 600х800 | 600х900 |
温控范围 | 30~200℃可调Adjustable |
熔接时间 | 0~10S可调Adjustable |
产能 | ≦4000times/8h |
净重 | 280kg | 330kg | 360kg | 500kg |
外形尺寸 | 1000х660х1730 | 1000х720х1860 | 1000х720х1860 | 2500х2100х2000 |
