挤出机做为最重要的电线电缆设备，可按照客户的 要求来设计及配置线缆生产线，最大限度的满足技术与工艺的要求。
一、用途
该设备适用于PVC、PE、PP、PU、TPE、LDPE、XLPE、 LSHF、NYLON、TPU等塑料单色、双色、双层高速挤出作业。
二、设备分类
1、依据电线电缆技术要求的特殊性，选配本公司设 计生产的各种周边设备，可组成以下生产线：
a、电子线挤出生产线
b、电源线挤出生产线
c、汽车线缆挤出生产线
d、BVBVR建筑布线挤出生产线
e、网络线数据线挤出生产线
f、电力电缆挤出生产线
g、低烟无卤电缆挤出生产线
h、电伴热带挤出生产线
2、依据挤出螺杆直径的不同可分为：30、35、40、45、50、60、65、70、80、90、100、120、150mm等规格 。
3、依据控制方式的不同可分为PLC控 制型和传统控制型。
型号 | 螺杆参数 | 挤出量(kg/h) | 功率（kw） | 出线直径(mm) |
直径(mm) | 长径比 | 转速(r/mpn) | 主电机功率 | 设备总功率 |
XL30/25 | Ø30 | 25:1 | 20-110 | 25 | 5.5 | 18 | 0.2-1 |
XL40/25 | Ø40 | 25:1 | 20-110 | 40 | 7.5 | 20 | 0.4-3 |
XL50/26 | Ø50 | 26:1 | 20-110 | 70 | 11 | 25 | 0.8-5 |
XL60/26 | Ø60 | 26:1 | 15-110 | 100 | 18.5 | 33 | 1-8 |
XL70/26 | Ø70 | 26:1 | 15-110 | 140 | 22 | 40 | 2-15 |
XL80/26 | Ø80 | 26:1 | 10-90 | 200 | 30 | 55 | 3-25 |
XL90/26 | Ø90 | 26:1 | 10-80 | 250 | 37 | 63 | 5-35 |
XL100/25 | Ø100 | 25:1 | 5-52 | 280 | 55 | 68 | 8-45 |
XL120/25 | Ø120 | 25:1 | 5-50 | 450 | 110 | 200 | 20-80 |
XL150/25 | Ø150 | 25:1 | 5-45 | 650 | 132 | 220 | 35-100 |
XL200/25 | Ø200 | 25:1 | 4.5-36 | 900 | 200 | 280 | 90-140 |
型号 | 放线装置 | 引取机 | 储线长度(mm) | 收线装置 | 机组线速度(m/min) |
线盘规格（mm） | 型式 | 功率（kw） | 收线规格（mm） | 功率（kw） |
XL30/25 | 300/400 | 双轮式 | 1.5 | 220 | 400/630 | 2.2 | 10-650 |
XL40/25 | 300/500 | 双轮式 | 2.2 | 220 | 400/630 | 2.2 | 10-650 |
XL50/26 | 400/630 | 双轮式 | 4 | 220 | 400/630 | 2.2 | 10-600 |
XL60/26 | 500/630 | 双轮式 | 4 | 220 | 400/630 | 2.2 | 10-600 |
XL70/26 | 500/630 | 双轮式 | 4 | 220 | 400/630 | 4 | 10-500 |
XL80/26 | 500/630 | 双轮式 | 5.5 | 220 | 400/630 | 4 | 10-500 |
XL90/26 | 2000 | 双轮式 | 5.5 | 220 | 800/1600 | 力矩收线 | 10-250 |
XL100/25 | 2000 | 双轮式 | 7.5 | 220 | 1600/2500 | 力矩收线 | 10-100 |
XL120/25 | 2500 | 履带式 | 11 | 220 | 2500/3150 | 力矩收线 | 10-100 |
XL150/25 | 2500/3150 | 履带式 | 15 | 220 | 2500/3150 | 力矩收线 | 10-100 |
XL200/25 | 3150/4150 | 履带式 | 15 | 220 | 3150/4150 | 力矩收线 | 10-100 |

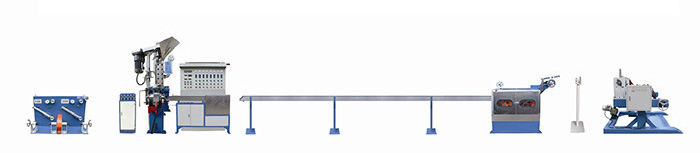

挤出机生产线在电子线的应用
该押出机生产线应用于生产UL电子线、电源芯线、极细线、汽车用薄 皮电线、射频同轴电缆等线缆挤出工序。

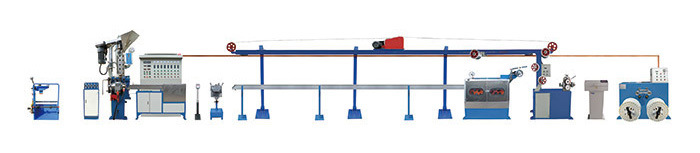

挤出机生产线在汽车线网络线上的应用
该押出机生产线适用于生产汽车电动车用国标德标等绝缘低压电缆,网络线缆,电子线,电源线等线缆挤出工序。

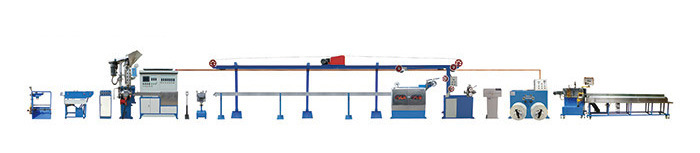

挤出机生产线在电源线芯线护套中的应用
该押出机生产线适用于生产单芯RV电线、RVV多芯电源线等线 缆塑料挤出工序。

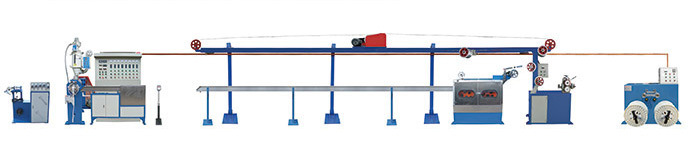

挤出机生产线在中小截面BV BVT BVVB建筑线缆上的应用
该押出机生产线适用于小截面（0.5-6mm2）及 中截面（10-70mm2）BV BVR BVVB等建筑线缆塑胶挤出工序。

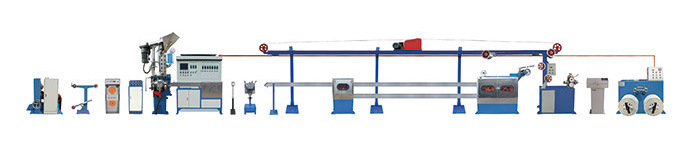

挤出机生产线在钢丝绳及铁丝外部包覆塑料上的应用
该押出机生产线适用于在钢丝绳及铁丝、镍合金 丝上包覆PVC XLPE LDPE 尼龙等塑料材质的挤出工序。
挤出机生产线在中截面BV建筑线缆上的应用
该押出机生产线适用于中截面（10-70mm2）BV BVT BVVB等 建筑线缆塑料挤出工序，配置履带牵引及大规格收放线机可生产大截面（50-240mm2）电缆

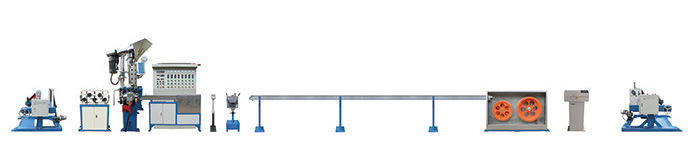

挤出机生产线简易配置在小截面BV建筑线缆上的应用
该押出机生产线为简易配置，适用于小截面 （0.5-6mm2）BV BVR 等建筑线缆塑料挤出工序。

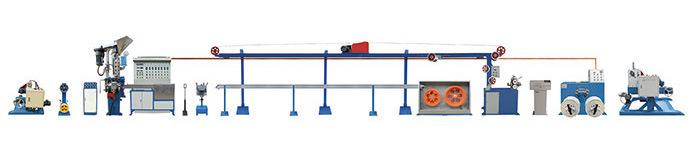

挤出机生产线在电力电缆上的应用
该押出机生产线适用于各种规格电力电缆的挤出作业及大规 格盘具的收放线。

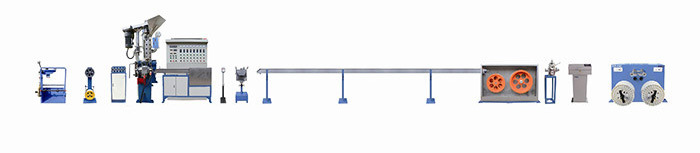

挤出机生产线在电伴热带上的应用
该押出生产线适用电伴热带的导电塑料层挤出及TPE FEP 护套层 挤出作业
设备清单：
1、￠400-500主动放线
2、整直台
3、预热机
4、押出主机
5、总控制箱
6、恒温活动水槽
7、外径测控仪
8、固定水槽
9, 水中静电熔。
9、储线架
10、工频火花机
11、引取机
12、双轴收线机
13、随机备品及其它
B．设备参数：
一、主动放线架
1、主动型,适用线盘Φ400-500MM；
2、无轴式单头放线；
3、张力式；
4、断线自动停机。
二、整直台
1、五轮三槽式整直；
2、中心高度1000mm；
3、配备工具箱。
三、感应式预热器
该机采用电磁感应原理,利用电子调节,可自动跟踪押出线速,自动改变预热电流的大小,以确保预热温度的一致性。适用于铜线等在线运动下的金属导体连续加热之用���以增加导体与外被之间的附着力，解决电线等加工过程中产生导体委缩、附着力太松等不良现象，提升产品品质。
四、押出主机
1、螺杆壹支，长径比为25：1，采用38CrMoAIA合金钢，B/M型式，全牙氮化处理，
表面硬度HV950以上，其特性具有押出量大，塑化程度100%；
2、螺杆直径50mm, 主机配备台湾东元15HP马达，B螺杆 转速范围内 0~110转/min；
3、三台离心式风机配合温控器进行冷却，螺杆加热区四段铸铝发热片加热，三相380V；
4、仿意大利减速齿轮箱经精密研磨，强制性给油润滑和冷却，具有抗磨损，低噪音之特点；
5、配备U7免调机头一个（付试机模具1套，客户提供线径尺寸）；
6、25KG型自动吸料斗干燥机一套，自动控温且可任意设定温度；
7、采用新型锁扣式法兰盘，拆装方便快捷；
8、整机采用日本原装进口(NSK).轴承。
五、总控制箱
1、五段温度控制，温控表为日本RKC品牌,PID自动控制。0~399度全自动设定控制；
2、线速度显示器。日本产欧姆龙品牌中间继电器和台湾士林接触器；
3、主机15HP美国<爱默生>EMERSON变频器，引取3HP美国<爱默生>EMERSON变频器控制；
4、电流表及电压表；
5、押出主机与引取机单动及联动控制。
六、活动水槽
1、前段伸缩式1.5米，附吹风器。
七、外径测径仪
1、DM-20外径测控仪测量范围：0.05-16mm；
2、测量精度:±0.003mm；
3、全自动智能反馈控制系统。
八、不锈钢固定水槽
1、后段8米，固定式不锈钢水槽，附吹风器。
九、储线架
1、采用H钢制作，并配备1HP三相减速电机；
2、储线量250米，储线轮200mm；
3、5KG磁粉离合器；
4、钢丝绳传动。
十、引取机
1、押出与引取连动装置；
2、双铝轮牵引，轮径318mm。张力式引落轮可直接落桶；
3、封闭式不锈钢水箱箱体；
4、配备台湾东元3HPAC马达；
5、引取速度：0-600m/min。
十一、工频火花机机
高灵敏度之火花试验机，击空灵敏度为0.667ma,检测电压为0-15KV,适应于线速不高于850m/min运动状况下产品的耐压测试,产品之耐压测试值可以附意设定,产品耐压值不符合设定要求时,火花机会自动报警,有效地保证您的产品符合UL、CSA、JIS、VDE、T-MARK等安全标准。
十二、双轴收线机
1、双轴型，轴装与扎装两用，适用收线轴400mm500mm；
2、自动计米，到米自动停机；
3、动力：3HP台湾东元马达配备3HP美国<爱默生>EMERSON变频器；
4、排线方式：光杆排线，与储线联动。
