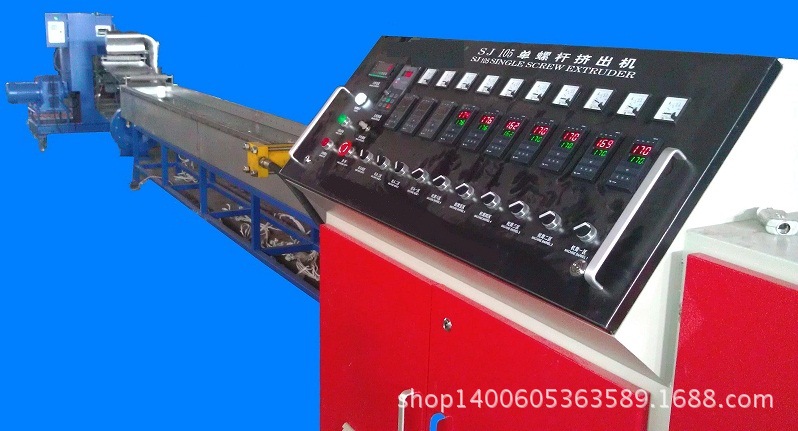

单螺杆挤出机
张家港市科仁机械生产的SJ系列单螺杆挤出机,本机主要供挤出软、硬聚氯乙烯、聚乙烯等热塑性塑料之用,它与相应的辅机(包括成型机头)配合,可加工多种塑料制品,如膜、管、板、丝带等,也可用于造粒。
本机设计先进,产量高,塑化好,能耗低,采用渐开线齿轮传动,具有噪音低,运转平稳,承载力大,寿命长等特点。
公司网址:www.zjgkr.com QQ: 963857200,邮箱:963857200@qq.com
电话:0512-58636860, 13701561989, 13390835163 施卫林
一、PP、PET造粒线工序流程
破碎机 → 上料机→ 干燥机→ 挤出机→造粒模头→冷却水槽 →冷风吹干→切粒机→振动筛选料
二、PC600破碎机
动 刀: 6把
定 刀: 2把
旋转直径: ø320mm
电机功率: 15kw
筛网孔径: 25mm
进 料 口: 590*320mm
破碎能力: 80-120kg/h
三、ZD-600型螺旋上料机
上料电机: 1.5KW
送料高度: 2-3.5米
垂直高度: 1.5-3.5米
送料管直径: ¢114mm
上 料 量: 500-600㎏/h
料箱尺寸: 900*700*900
料箱容量: 150㎏
材 质: 与料接触部分均为不锈钢。
四、200KG干燥机
装 料 量: 200kg
电热功率: 12kw
风机功率: 0.35kw
外形尺寸: 1180x840x1760mm
桶身尺寸: ¢800mm,高度1300mm
安装尺寸: 230x230mm
重 量: 120kg
材 质: 与物料接触部分为不锈钢制作
五、90/28单螺杆挤出机
1)、机架
采用型钢及板材焊接而成,有较高的钢性,变形小。
2)、齿轮箱
采用硬齿面磨削齿轮,低噪高寿,运行可靠
整机承载能力较高,传动平稳,噪音低,效率高。
3)、料筒及螺杆
料筒及螺杆材料均为38CrMoAlA优质氮化钢
氮化层深度: 0.4-0.7mm,氮化硬度:螺杆850HV,料筒930HV
螺杆直径: Ф90mm
螺杆结构: 专用
长径比: L/D=28:1
螺杆转速: 0~100rpm(变频调速)
螺杆螺棱表面粗糙度: 0.4um
料筒内表面粗糙度: 0.4um
4)、加热系统(加热器)
机筒采用5区铸铝加热器,总加热功率18kw,加传热效率高,加热均匀,使用寿命长,机头另备加热器
5)、冷却装置
机筒用离心风机冷却,风量大,效率高
6)、主电机
电机功率: 45KW 张家港欣东亚变频电机
电机与主机一体安装,运行稳定
7)、产量: 80-120KG/h
8)、机头法兰:
锻45#钢精加工而成,与机头装置内六角螺栓联接
表面发黑处理
9)、强制喂料
功率: 1.5kw
10)、电气控制柜:
卧式电气控制柜,表面喷塑处理,与挤出机一体安装。
接触器: 德力西
调速控制器: 能士变频器
温度控制仪: 亚泰
电源: 3-AC380V,50HZ
六、造粒模头:
拉条专用机头,采用优质钢材经锻打调质处理,
不易变型;模腔镀硬铬并经严格地抛光,流道设计合理。
七、换网器
八、冷却水槽
长 度: 5000mm
水槽宽度: 400mm
水槽材质: 优质不锈钢制作
九、冷风吹干
风机3kw
十、LQ-300切粒机
产 量: 300kg/h
切粒条数: 15根
切刀尺寸: ø200*100*32齿
切刀转速: 0-850转/分
牵引线速度: 0-96m/min
电机功率: 3kw
十一、ZS350型振动筛
电机功率: 0.2kw
震 幅: 可调
尺 寸: 1200*500mm
结 构: 2层筛网
材 质: 优质不锈钢制作
