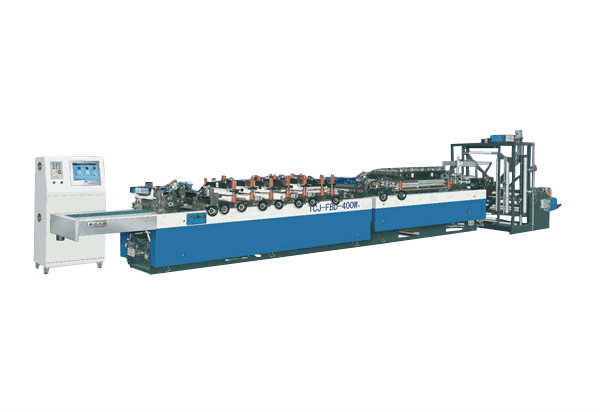

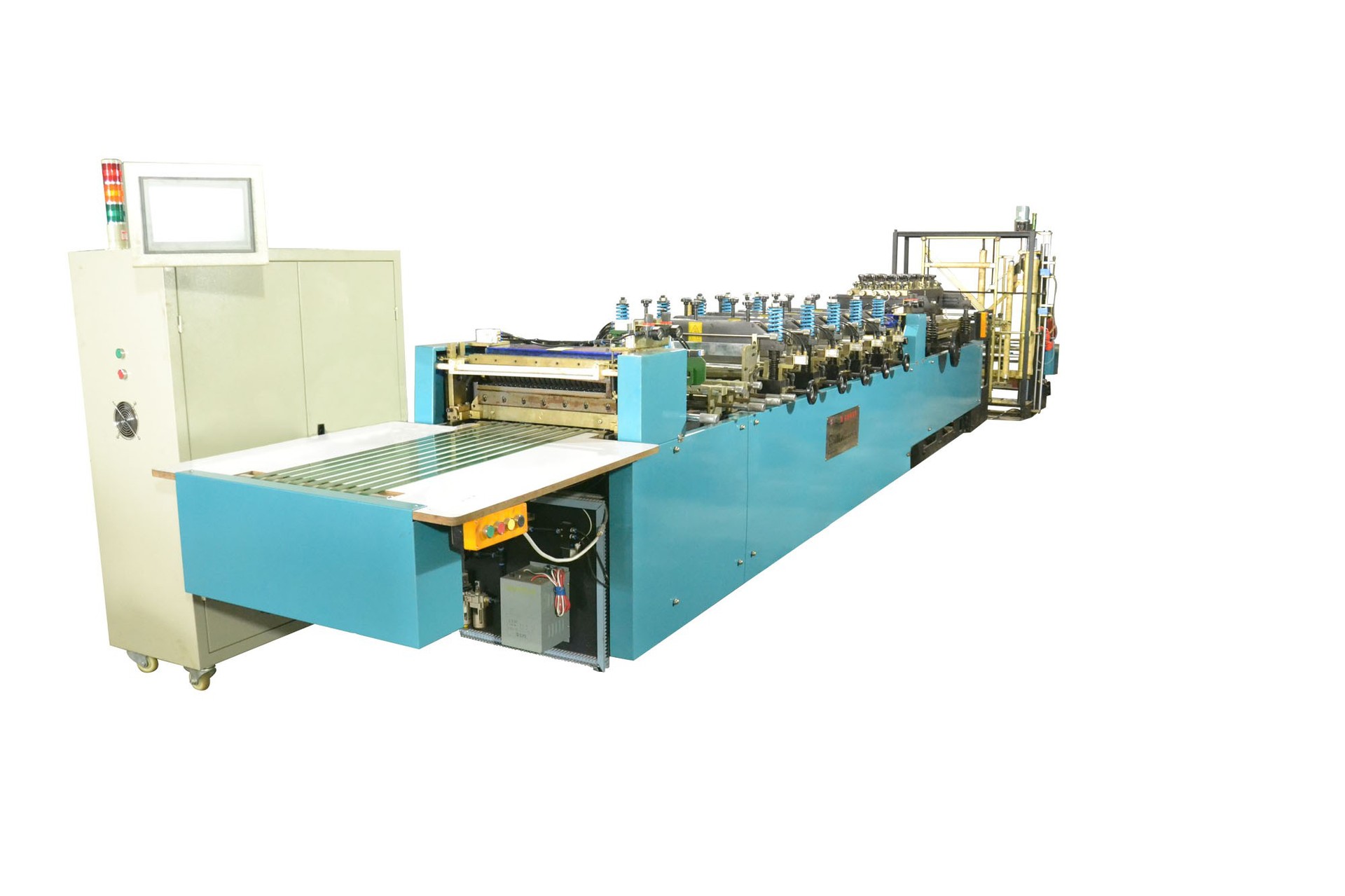

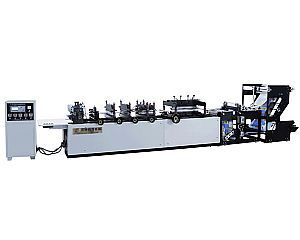

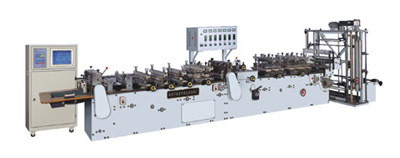

一、技术参数
机器 功能 三边封，中封, 四边封,底封
主要电气配置 主要电气配置牵引二伺服电机、配日本松下主驱动为交流电机配台安变频器，温控16路，放卷恒张力
适合 基材 BOPP.COPP.PET.PVC.尼农等塑料复合薄膜多层共挤薄膜、镀铝复合薄膜、纸塑复合薄膜、纯铝箔复合薄膜
制袋最高节拍 180次/分
最高放料线速度 ≤35米/分（视材料袋型而定）
制袋 尺寸 长度：400毫米，超过此长度采用倍送实现（最大6倍送）
最大宽度：400毫米
料卷最大尺寸 ∮600×850毫米（直径×幅宽）
定位 精度 ≤±0.5毫米
热封刀数量 纵封采用5组上下加温、上下冷却
横封采用3组上下加温、1组上下冷却
温度电热块数量 16块
温度设定范围 0~300℃
整机 功率 46Kw（实际使用刚通电开机时功率一般在35Kw左右，保温时一般功率在15 Kw左右）
外行 尺寸 8000×1500×1870毫米（长×宽×高）
整机 净重 约4500公斤
颜 色 绿色罩壳、黑色机身
控制系统型号 工控计算机复合薄膜高速制袋机控制系统
二、设备配置及相关参数
1、放料装置
a、 结构形式： 卧式水平工位（由磁粉制动器、气缸、摆辊、变频器、电机、牵引辊传感器及控制系统组成）
b、 放料轴、气涨轴加气动锁紧装置
2、放料张力
a、 控制机理： 由电脑控制、磁粉制动器、变频器与交流电机、传感器与旋转编码器、气缸对摆辊组成的复合型恒速张力系统
b、 调节驱动：PID调节PWM驱动
c、 检测方式：传感器与旋转编码器综合检测
3、纠偏装置
结 构：丝杆调节K型架垂直升降
驱 动：固态继电器驱动低速同步电机
传 动：联轴器联接
控制形式：双光电传感器电脑集中控制
检测方式：反射式光电传感器检测
跟踪精度：≤0.5mm
调整 范围：150 mm
光电搜索范围：±5-50mm可调，限位开关的区间..光电超范围
机器自动停车,并电脑提示纠偏异常
4、对边
结构：可调胶辊中心双向旋转式调整结构
形式：手动调节（调节手轮）
5、上下对花
结构：单支辊筒上、下调整
形式：手动调节（调节手柄）
6、纵封装置
结构：组合式桥梁结构
驱动：主电机驱动动力杆
传动：偏心机联杆垂直运动
数量：5组
长度：烫刀800mm,冷刀400mm
7、横封装置
结构；大梁垫块式烫压合结构
驱动：主电机驱动动力杆
传动：偏心机构联杆垂直运动
数量：烫刀3组,长度:440mm.冷刀1组,长度440mm
8、薄膜牵引
结 构：气动式胶辊压合摩擦式
驱 动：中惯量数字式交流伺服系统
传 动：M型同步带轮传动，速比1：2.4
控制形式：电脑集中控制
检测方式：光电传感器结合接近开关综合控制
第三牵引：交流电机功率：0.55KW.驱动源台安0.75KW变频
9、中间张力
结 构：气压式浮动张力辊结构
控制形式：电脑集中控制.动态运动补偿
检测方式：无触点接近开关
浮辊张力调整范围：0~0.6Mpa气压，中间牵引电机补偿范围1~10mm（电脑设定，自动插补）
10、主传动装置
结 构：曲柄摇杆推拉式四连杆结构
驱 动：2.2Kw变频器驱动2.2Kw三相异步电机
传 动：主传动电机带1：17减速机
控制形式：电脑集中控制
运动方式：主电机运动带动框架上下垂直运动
11、自动定位装置
方 式：（1）、电脑自动定长控制方式 精度：≤0.5mm
(2)、反射式光电传感器跟踪检测 精度：≤0.5mm
光电搜索范围：0~10 mm（范围大小电脑可设定自动搜索）
修正补偿范围：±1~±5 mm
定位修正方式：伺服电机受控于电脑反馈信号
12、温度控制装置
检测 方式：热电偶检测K型
控制 方式：电脑集中控制，固态继电器驱动PID调节
温度设定范围：0~300度
测 温 点：电加热块中段
13、切刀
结构：上切刀+调整装置+固定下切刀
形式：气动顶隔弹簧剪切式
传动：借用偏心轴动力
调整：水平移动，拉动手柄可调切线角度
14、收边料机
结 构：卧式往复丝杆收料结构
驱 动：交流电机驱动
控 制：传感器
15、冲孔装置
结 构：弓型座气动式冲模
控制形式：电脑集中控制
驱 动：电子开关驱动电磁阀（DC24V）
冲孔座：导轨式支撑弓型座手动水平微调结构
调整量：±12mm
气 缸：气动控制
模 具：凌孔2组
数 量：2组
16、倍送装置
结 构：气动垫块异步隔热式
控制形式：电脑集中控制
驱 动：电子开关驱动电磁阀（DC24V直流）
动作方式：3组横封异步动作
倍送次数：从2~6倍送（电脑内可以设置）
17、自动输送装置
结 构：L型水平工位
驱 动：固态继电器驱动，齿轮减速单相电机
传 动：斜齿轮传动
输送距离及输送数量：电脑内自由设定
控制形式：电脑集中控制
三、配套设施（用户自行解决）
电 源：三相380V±10﹪50Hz 空气开关150A
带零线，地线（R.S.T.E）
容 量：≥42Kw
气 源：35升/分（0.6Mpa）
冷却水：15升/分
四、主要关键件清单：
所属部件名称 | 零件名称 | 型号 | 数量 | 供应商 |
牵引部件 | 牵引电机 | 伺服1.5KW | 2只 | 日本松下 |
主要气动元件 | | 套 | 台湾压德客 |
主传动部分 | 减速器 | 1：17 | 1台 | 无锡 |
变频器 | 2.2KW | 1台 | 日本安川 |
放料部分 | 变频器 | 0.75KW | 1台 | 日本安川 |
控制部分 | PLC | | 1台 | 日本松下 |
液晶显示屏 | 15英寸 | 1台 | AOC |
固态继电器 | | 24只 | 国产 |
磁粉制动器 | 2.5KG | 1台 | 国产 |
纠偏装置 | 双光电 | 1台 | 国产 |
光电开关 | SB511 | 3只 | 杭州 |
随机附件
序 号 | 名称 | 规格 | 单 位 | 数 量 | 备注 |
1 | 测电笔 | | 支 | 1 | |
2 | 一字形螺丝刀 | 6〞 | 件 | 1 | |
3 | 十字形螺丝刀 | 6〞 | 件 | 1 | |
4 | 呆扳手 | 8×10、12×14、17×19、22×24 | 件 | 各1 | |
5 | 梅花扳手 | 8×10、12×14、17×19、22×24 | 件 | 各1 | |
6 | 内六角扳手 | | 套 | 1 | |
7 | 活动扳手 | 10〞 | 件 | 1 | |
8 | 机油壶 | | 件 | 1 | |
9 | 烫刀 | 0.5 10 16 20 | 件 | 各2 | |
10 | 切刀 | 平刀、 | 付 | 1 | |
11 | 硅胶帽 | ∮10 | 只 | 4 | |
12 | 接近开关 | | 个 | 1 | |
13 | 固态继电器 | | 只 | 1 | |
14 | K型热电偶 | | 根 | 2 | |
15 | 月牙扳手 | | 把 | 1 | |
16 | 使用说明书 | | 套 | 1 | |
