塑料管材生产线组成部分：锥形双螺杆挤出机、真空定径箱、喷淋冷却箱、牵引机、切割机、堆放架组成；配以不同规格模具，可生产压力给水、排污、化工防腐、电工穿线等各种规格PVＣ管材。
管材生产线型号：160
管 材 直 径：50mm-160mm
真空定径箱长度(mm)：6000
牵引机履带数(J):2
装机总功率(kw):85

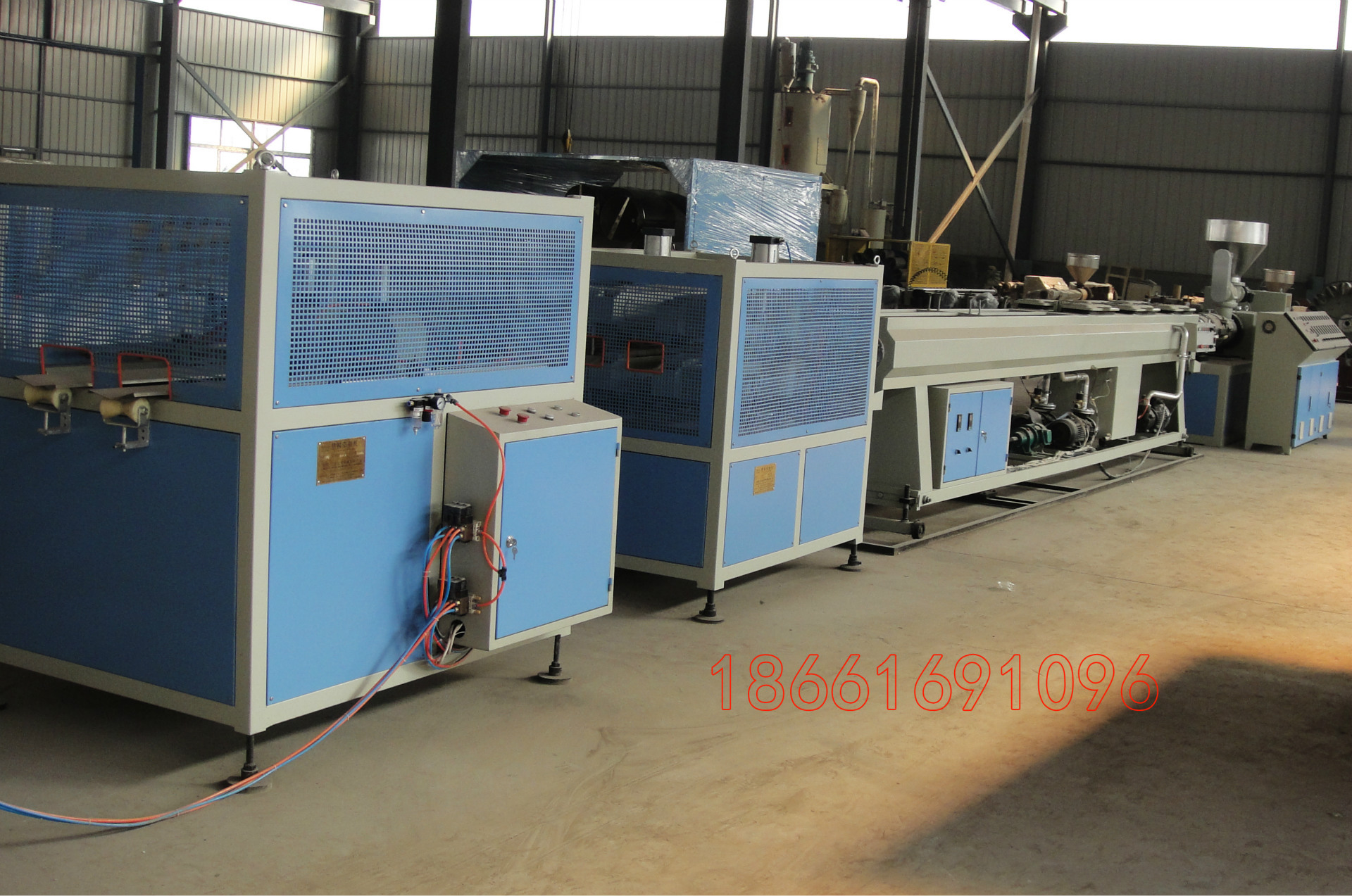

PVC管材挤出设备生产线照片
1)、PVC排水管生产线机架
采用型钢及板材焊接而成,并经回应力处理,有较高的钢性,变形小。
2)、齿轮箱
产品设计采用ZBJ19009-88所规定的技术规范,齿轮和轴类零件采用高强度合金钢材质,齿轮精度GB10095-88,6级,齿面硬度HRC-6,在输出轴端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效率高。
3)、PVC电力穿线管挤出生产线料筒及螺杆
A. 料筒及螺杆材料均为38CrMoAlA优质氮化钢
B. 氮化层深度:0.4-0.7mm,氮化硬度:螺杆780HV,料筒850HV
C. 螺杆直径:小头65mm,大头132mm
D. 螺杆长度:1430mm
E. 螺杆转速:0～37rpm
F. 螺杆螺棱表面粗糙度:0.4um
G. 料筒内表面粗糙度:0.4um
4)、PVC电工套管设备加热系统(加热器)
A.机筒采用4组加热器，机头另备6区加热器
B.加热电源:3-AC3800V,50HZ,
C.加热器外覆不锈钢安全罩
5)、PVC排污管生产线冷却装置
A.机筒用3组离心风机冷却，320W/区
B.风机电源:3-AC380V,50HZ,
6)、主电机
A.a电机功率:37KW
B.电机与主机一体安装
C．电源:3-AC3800V,50HZ
C.电机同步转速1500rpm
7)、管材设备定量加料装置及料斗:
A.不锈钢圆形料斗,
B.定量加料方式:螺杆式定量加料
C.定量加料调速方式：1.1Kw变频调速
8)、机头联接法兰:
A.锻45#钢精加工内衬镀硬铬而成,与机头内六角螺栓联接
B.表面发黑处理
9)、PVC供水管设备生产线电气控制柜
A. 电源:3-AC380V,50HZ
B.变频调速器:丹弗斯集团海利普变频器
C.温度控制:10区,数字式温控仪
D.独立电控柜
