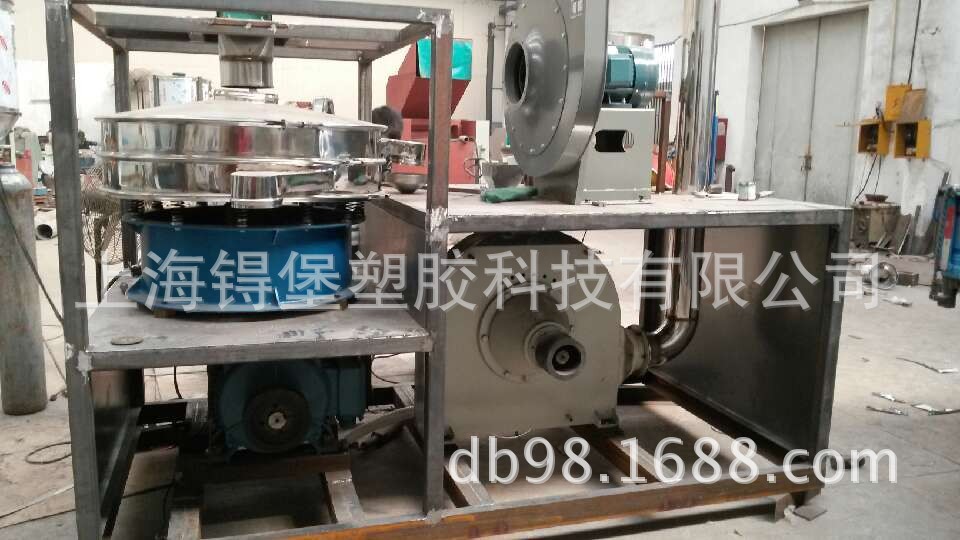

此结构为新型高效磨粉机，结构优化，比原有的磨粉机突出优点。
1省去人工加料
2震动给料可调节喂料速度，可控制喂料量，也可根据需要掌控主机的产量
3振动筛回料到震动给料装置软连接，减少粉尘
4出料风机风送原料到振动筛，
5关风机与旋风分离装置除去磨粉产生的粉尘
6粉尘仓聚集粉尘，伍粉尘溢流，减少污染，保持工作环境的干净，舒适
7 钣金加隔音棉包围，静音环保，操作安全
机器特点
1、本机具备水循环冷却，适用于热敏性物质的加工。
2、本机由主轴（转子）高速旋转而产生的超声涡流波的压力的振动原料将原料一次成粉（无筛）。
3、 磨刀、磨片均采用优质钢材，经热处理，而耐磨性能良好，适合连续运转。
4、 本机体积小，结构紧凑，全密封，无粉尘溢流。
5、 本机能凭借自身形成的风压将物料传输。
本机器主要由自动吸料、主仓磨粉、震动给料、磨片、出料风机、粉尘仓，储料斗、机架、电机等部件组成
工作原理：
1、 本机工作部分为刀盘。高速粒子在撞击齿板和齿片后部分被粉碎，经吸风抽出，而较大粒子则继续撞击、粉碎后被抽出。这样减少了刀盘负荷，提高磨粉效率，又能使粉料得到均匀冷却。
2、 温度低是该机的主要优点。按热功当量：每小时作功后转换为860千卡热量。本机为外抽风，风量达50m/3KW,由进、出口风温差，带走大部分热量。少部分热量由水冷却解决。要求：冷却水的进口温度不大于25°，出口水温度不大于45°，夏天适用增加冷却水流，以较低温度。
序號 | 型號/規格 | 參數 | 說明 |
1 | 功率KW/HP） | 37KW/50HP | 超強特殊設計、同比規格我們小功率就可以輕鬆完成，節省能源。 |
2 | 動刀 | 24pcs | 西班牙原裝進口SKD-II材質刀片、使用壽命大大增加。 |
3 | 定刀 | 12pcs | 西班牙原裝進口SKD-II材質刀片、使用壽命大大增加。 |
4 | 磨盤直徑 | ￠500 | |
5 | 傳動帶 | V型6pcs | 蓋茨XPA-2430傳動帶、傳動更流暢 |
6 | 脹緊套 | SPB×1pcs | 保護刀片及電機 |
7 | 皮帶輪 | 1pcs | |
8 | 轉速 | 2950r/min | |
9 | 出料粒度 | 40-80鉬 | 標準精密成型網��出料均勻流暢。 |
10 | 磨粉產能 | 250-350kg/h | 快速高產量、節省能源。 |
11 | 開啟方式 | 機械制動 | 安全可靠；降低能耗。 |
12 | 冷卻方式 | 風、水型號冷卻 | 自產風能，大大降低能耗，有效降低 |
13 | 機器重量 | 1200kg | |
14 | 機器尺寸 | 2200×1300×3500mm | |
機器零件配置 |
15 | 電器 | | 德力西 |
16 | 電機 | | 上海 |
17 | 皮帶 | | 蓋茨XPA-2430 |
18 | 軸承 | | 條芯軸承（瑞典SKF） |
19 | 刀片 | | 西班牙進口SKD-II（成品刀片） |
20 | 整機鋼材 | | 55#高密度鍛件製造 |
21 | 消音棉 | | 密度30#、上海海林 |
22 | 渦輪高壓風機 | | 臺灣東元 |
23 | 關風機 | 1HP | 國產 |
24 | 皮帶輪 | | 球墨鑄鐵 |
生产中的磨粉机
