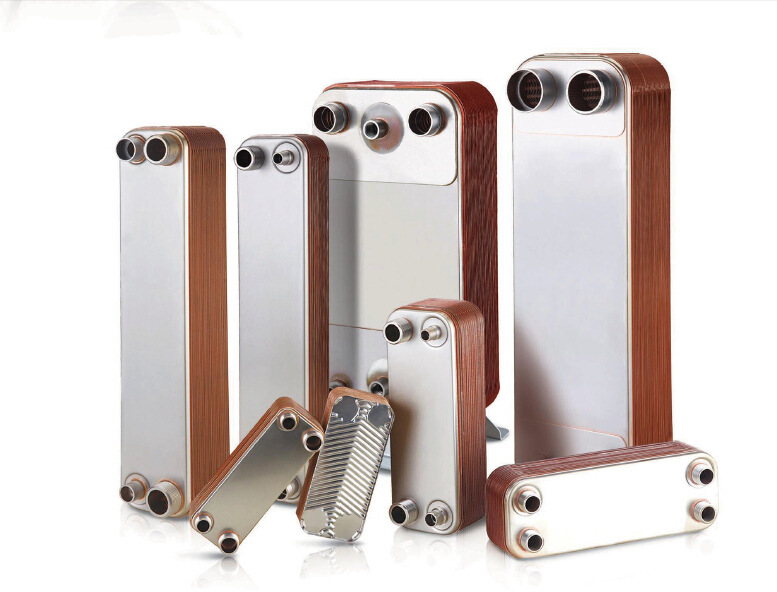

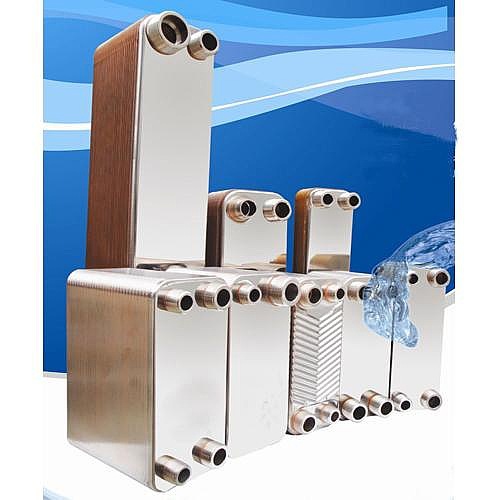

板式换热器的结构非常紧凑，冷热介质在厚度只有0.25～0.7mm的金属波纹板的两侧一般都是逆流通过，板间通道横截面多变、曲折，有效地使流体产生湍流，从而降低了液膜的热阻；同时采用这么薄的金属板做成板片，降低了壁面的热阻，因污垢很薄，故其热阻也非常小，同时还不会出现像壳管式换热器那样的旁通流，因此传热系数通常是壳管式的3～5倍。另外在设计流道时，一般是冷介质在外侧，热介质在内侧，最大限度地保证了热介质放出的热量被冷介质所吸收。
因此可以说板式换热器的换热效率非常接近100%！事实上，我们的设计时也是这么考虑的，换热量=热介质放出的热量=冷介质吸收的热量，只不过考虑到使用一段时间后，板片表面可能会结垢，所以会考虑一定的设计余量来弥补。
我想很多客户是把换热效率和传热系数混为一谈了，换热量（Q）=传热面积(A)×传热系数(K)×对数平均温差（Δt），当两侧介质的类型、进出口温度和流量确定后，换热量核对数平均温差是可以计算出来的，要确定传热面积最关键的就是计算出传热系数。由此可见，当以上参数确定后换热面积和传热系数是成反比的，传热系数越大，换热面积就越小，自然换热器的价格也就越低，这才应该是客户真正关心的。但是传热系数的影响因素很多，计算极为复杂。对于同一台换热器来说，不同的换热介质、温度和流量，传热系数也相去甚远。这个一般都是用专用的软件才能计算出来的。还有一点需要强调，传热系数也并非越高越好，表面上看，传热系数高，换热面积小，成本就少啊。但是换热面积小了，板片数量自然也少了，也就是说流体通过的通道截面积也小了，同样的流量要通过，流体在流道内的流速就快了，流体阻力自然就高了，这就要求水泵的扬程和功率就上升了，反而增加了能耗，同时对换热器的寿命也有影响。
所以我认为客户没必要对板式换热器的换热效率过于纠结，您只需要告诉我两侧介质的类型、进出口温度、流量或者是换热量就可以了，余下的就交给我们，我司专业的技术人员一定会给您选择一款最合适您的板式换热器。
请提供一下数据给我们：根据您的应用请选择以下其中一张表格，把您所知道的数据填写完整。我们就可以为您选择最优的方案。
一般板式换热器选型，需要以下参数里的5个：
热源进口温度，出口温度，流量
冷源进口温度，出口温度，流量
另外热源，冷源的介质分别是什么
这样选出型号后，再确认，接口分别位于两侧还是同侧，尺寸多少，就可以出图了
选板式换热器只要知道冷媒进出口温度，流量，热媒进出口温度，流量，还有换热量，这几个参数中的5个就可以选型
或者 型号+片数 就可以确定
单相应用 换热量： KW Phase application Heat Load |
一侧 Hot Side | 介质 Fluid | | 二侧 Cold side | 介质 Fluid | |
进口温度 Inlet temperature | | ℃ | 进口温度 Inlet temperature | | ℃ |
出口温度 Outlet temperature | | ℃ | 出口温度 Outlet temperature | | ℃ |
流量 Volume flowrate | | L/min | 流量 Volume flowrate | | L/min |
最大允许压降 Max.Pressure drop | | Kpa | 最大允许压降 Max.Pressure drop | | Kpa |
蒸发器及经济器应用 换热量： KW Evaporatoror Economizer Heat Load |
一侧 （蒸发介质） Evaporator meduim | 介质 Fluid | | 二侧 （被冷却的介质） Hot side | 介质 Fluid | |
蒸发（露点）温度Dew point | | ℃ | 进口温度 c | | ℃ |
过热度 Superheating | | ℃ | 出口温度 Outlet temperature | | ℃ |
流量 Volume flowrate | | L/min | 流量 Volume flowrate | | L/min |
最大允许压降 Max.Pressure drop | | Kpa | 最大允许压降 Max.Pressure drop | | Kpa |
冷凝器及余热回收应用 换热量： KW Condenser or Desuperheator Heat Load |
一次侧 （冷凝介质） Condensed Medium | 介质 Fluid | | 二次侧 （被加热的介质） Cold side | 介质 Fluid | |
热气体进口温度 Inlet temperature | | ℃ | 进口温度 Inlet temperature | | ℃ |
冷凝温度 Tc | | ℃ | 出口温度 Outlet temperature | | ℃ |
过冷度 Subcool | | K | 流量 Volume flowrate | | L/min |
流量 Volume flowrate | | Kpa | 最大允许压降 Max.Pressure drop | | Kpa |
