不锈钢卫生级双管板换热器，应用于严格的药用注射液用水、纯化水、水针剂等领域； 符合新版GMP认证要求。
换热形式

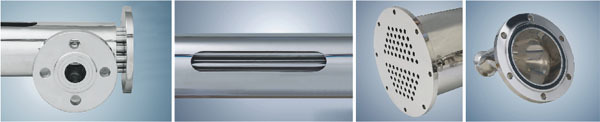

SGB系列双管板换热器有两种，直管式双管板换热器（ZSBG型）和U型双管板换热器（USGB型），管束端口采用全自动焊接，外壳体可根据客户的要求带保温或不带保温。直管式双管板换热器采用���径快装接口，有效避免了换热器与管道连接处的药液滞留，实现了真正的全排空设计。U型双管板换热器采用U型换热管，物料从底壳最低点出液，避免了液体滞留。
系统工艺
换热管束采用先进的电抛光工艺处理，结合先进的金属胀焊加工工艺，优化换热管最小间隙设计，在保证安全运行的条件下，尽可能减小壁厚，大大改善了冷热流体的传热效果，同等条件下是传统换热器效率的几倍，在洁净卫生的前提下提高了工作效率，在长期的运行工作中降低了综合生产成本。
主要特点：
换热形式
SS系列双管板换热器有两种，直管式双管板换热器（SS-Ⅰ型）和U型双管板换热器（SS-Ⅱ型），管束端口采用全自动焊接，外壳体可根据客户的要求带保温或不带保温。直管式双管板换热器采用异径快装接口，有效避免了换热器与管道连接处的药液滞留，实现了真正的全排空设计。U型双管板换热器采用U型换热管，物料从底壳最低点出液，避免了液体滞留。
系统工艺
换热管束采用先进的电抛光工艺处理，结合先进的金属胀焊加工工艺，优化换热管最小间隙设计，在保证安全运行的条件下，尽可能减小壁厚，大大改善了冷热流体的传热效果，同等条件下是传统换热器效率的几倍，在洁净卫生的前提下提高了工作效率，在长期的运行工作中降低了综合生产成本。
设计特点
1. 使用316L不锈钢材质
2. 换热管束内无死角设计
3. 双管板设计杜绝交叉污染
4. 物料接触面采用全排空设计
5. 可根据客户的特殊技术要求设计制作
名 称 | 壳 程 | 管 程 |
设计压力/MPa | 2.7 | -0.1 |
最高工作压力/MPa | 4.0/-0.1 | 0.35/-0.1 |
设计温度/ ℃ | 265 | 230 |
进口工作温度/ ℃ | 236 | 190 |
出口工作温度/ ℃ | 230 | 198 |
物料 | 水蒸汽 | 溶剂+顺酐 |
管子与管板连接形式 | 强度胀 | 强度焊+贴胀 |
程数 | 1 | 1 |
腐蚀裕度/mm | 0 | 0 |
焊接接头系数 | 0.85 | 0.85 |
