ZS型振动筛分机
主要用途
１。机械行业：粉末冶金、铸造型砂、铝镁合金粉、硬质合金粉、磁性材料、电焊料等等。
２。化工行业：树脂、塑料、涂料、染料、填充料、化妆品、化工原料、助溶剂等等。
３。医药及食品行业；中西原料药、生化药、冲剂、片剂、丸剂、淀粉、味精、奶粉、酵母等等。
４。玻璃、陶瓷、研磨料：玻璃粉料、研磨材料、陶瓷粉、石英砂等等。
特点
- 连续生产，自动分级筛选。
- 封闭结构，无粉尘溢散。
- 噪音低。
- 启动迅速，停车极平稳。
- 体积小，安装简单，操作和维护方便。
- 筛网利用率高，不易睹眼，更换丝网容易。
结构与性能：

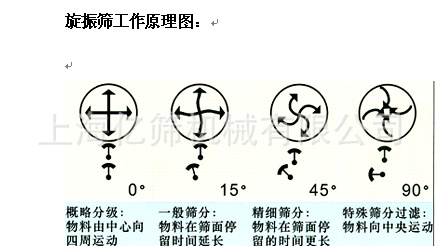

工作原理
振动筛由电动机的运转，使振动器产生激振，通过弹簧连接,使参振部分成复旋形振动，此振动轨迹是一种复杂的空间立体曲线，该曲线在水平投影为一圆形，在两垂直面上的投影均为椭圆形（即上下、左右、倾斜三维运动）。调节振动器上下旋转重锤块的相位角，可改变筛面物料的运动轨迹，当上下重锤块重叠，相们角在０度时，物料从中以向外辐散；当重锤块的相位角在９０度时，物料向中心聚拢。
上下偏心轮夹角 | 物料流动方向 | 运动轨迹 | 用途 |
0°- 5 ° | | 物料由中心直线流向圆周方向 | 粗略筛分
用于容易筛分物料的大批量筛分 |
10°- 45 ° | | 物料作旋涡运动 | 一般筛分
用于普通物料的筛分 |
50°- 85° | | 物料的旋涡运动轨迹达到最长 | 精密筛分
用于微粉、高凝聚性及难筛物料筛分 |
90°-100° | | 物料向中央集中 | 特殊物料筛分 |
主要技术数据
型号 | ZS-500 | ZS-600 | ZS-800 | ZS-1000 | ZS-1200 | ZS-1500 | ZS-2000 |
直径(mm) | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 |
有效筛面(m2) | 0.15 | 0.22 | 0.41 | 0.64 | 0.93 | 1.50 | 2.70 |
层数 | 1——4层 |
振动频率(Hz) | 1400 |
筛网目数(孔/时) | 5目---325目(4mm---0.043mm) 最大21mm |
电机功率(KW) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 3.0 | 4.0 |
单层重量(Kg) | 140 | 160 | 190 | 230 | 260 | 320 | 400 |
外型尺寸
(单层mm) | 600*700
*950 | 700*800
*950 | 920*1070
*950 | 1120*1260
*950 | 1320*1480
*1100 | 1640*1800
*1200 | 2140*2300
*1300 |
筛选范围广
ZS型系列振动筛分机对任何颗粒、细粉、浆液、粘液一定范围内均可筛选。筛分粉类最细可至500目或0.028mm， 过滤液体类最小可至5微米。分级筛选，可筛一至五层筛网，能同时进行二至六个等级的分选或过滤。出料口位置可沿圆周360°任意改变。
高效率精确筛分
全封闭结构，粉末不飞扬、液体不泄露、网孔不堵塞、筛分物料自动排出、闸门型结构使物料在筛面上充分筛分，精度高，处理量大，设备可安装到任何所需位置，不需固定，便于移动。
特色与优势
固-液过滤能把各类浆液中的非溶性物质迅速地清除。筛网架分离式结构，更换筛网简单方便，且增加筛网使用寿命。网架结构无死角，易清洗或消毒。不同的使用要求，可以选用不锈钢或碳钢两种材质。压式网架设计，3-5分钟筛网更换即可完成，换网用2人即可，整机、筛网寿命长，耗能少、维修费用低。

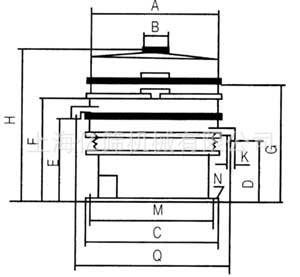

外形安装尺寸：
主要尺寸
型号 | A | B | C | D | E | F | H | I | 单层
高度 | 双层
高度 | 三层
高度 |
S49-400 | 330 | 305 | 200 | 400 | 80 | 70 | 320 | 390 | 670 | 770 | 870 |
S49-600 | 530 | 430 | 250 | 600 | 100 | 70 | 430 | 415 | 740 | 850 | 960 |
S49-800 | 680 | 580 | 250 | 800 | 125 | 90 | 540 | 415 | 850 | 980 | 1100 |
S49-1000 | 800 | 700 | 250 | 970 | 150 | 100 | 643 | 415 | 850 | 980 | 1110 |
S49-1200 | 985 | 855 | 400 | 1170 | 180 | 120 | 750 | 540 | 955 | 1110 | 1245 |
S49-1500 | 1190 | 1050 | 400 | 1470 | 200 | 120 | 930 | 560 | 1000 | 1145 | 1290 |
S49-1800 | 1540 | 1440 | 400 | 1770 | 200 | 120 | 1025 | 680 | 1250 | 1400 | 1550 |
S49-2000 | 1800 | 1720 | 600 | 1960 | 200 | 170 | 1260 | 680 | 1250 | 1400 | 1550 |
