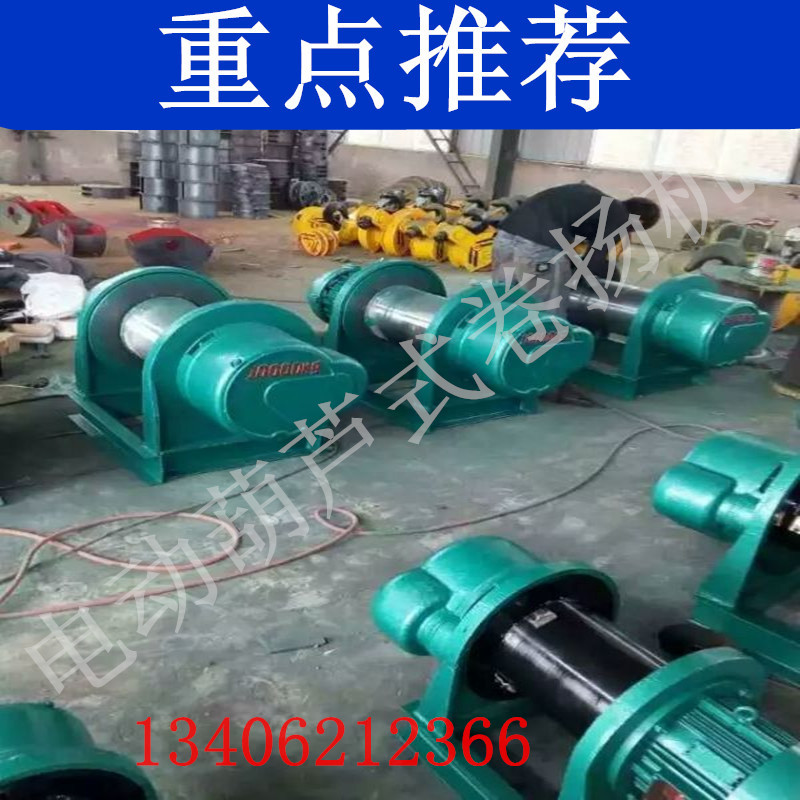

卷扬机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。
常见的卷扬机吨位有：0.3T卷扬机 0.5T卷扬机 1T卷扬机 1.5T卷扬机 2T卷扬机 3T卷扬机 5T卷扬机 6T卷扬机 8T卷扬机 10T卷扬机 15T卷扬机 20T卷扬机 25T卷扬机 30T卷扬机。
卷 扬 机 参 数
型 号 | JM2型卷扬机 | JM5型(1)卷扬机 | JM5型(2)卷扬机 | JM8型卷扬机 | JM10型卷扬机 | JM12型卷扬机 | JM16型卷扬机 | JM20型卷扬机 |
钢丝绳额定拉力 | 20 | 50 | 50 | 80 | 100 | 120 | 160 | 200 |
KN |
减速器总传动比 I | 73.2 | 119.34 | 119.34 | 174.93 | 200.8 | 223.81 | 273.35 | 304.37 |
卷筒 | 直径长度 mm | Φ219*535 | Φ325*640 | Φ325*700 | Φ420*900 | Φ500*1000 | Φ560*1200 | Φ630*1000 | Φ700*1300 |
转 速 r/mm | | 8.1 | 8 | 5.49 | 4.8 | 4.3 | 3.51 | 3.51 |
容 绳 m | | 200 | 200 | 300 | 300 | 300 | 300 | 450 |
钢丝绳 | 直 径 mm | | 19.5 | 19.5 | 26 | 30 | 32 | 36.5 | 39 |
规 格 | | 6*19 | 6*19 | 6*19 | 6*37 | 6*37 | 6*37 | 6*37 |
提升速度 m/min | | 9 | 9 | 8 | 9 | 9 | 8 | 8 |
电动机 | 型 号 | | Y160L-6 | YZR160L-6 | YZR180L-6 | YZR200L-6 | YZR225M-6 | YZR225M-6 | YZR250M2-6 |
额定功率 KW | | 11 | 11 | 15 | 22 | 30 | 30 | 45 |
额定转速r／min | | 970 | 960 | 960 | 960 | 960 | 960 | 960 |
制动器型号 | | YWZ-300/45 | YWZ-300/45 | YWZ-300/45 | YWZ-300/45 | YWZ-300/45 | YWZ-400/45 | YWZ-400/90 |
外形尺寸(长*宽*高) | 1200*1000*530 | 1550*1160*800 | 1550*1300*800 | 1730*1565*890 | 1945*1928*951 | 2550*2000*1050 | 2850*3200*1500 | 3000*3850*1700 |
整机质量（Kg） | 460 | 950 | 1300 | 1965 | 3200 | 4250 | 6200 | 7500 |
